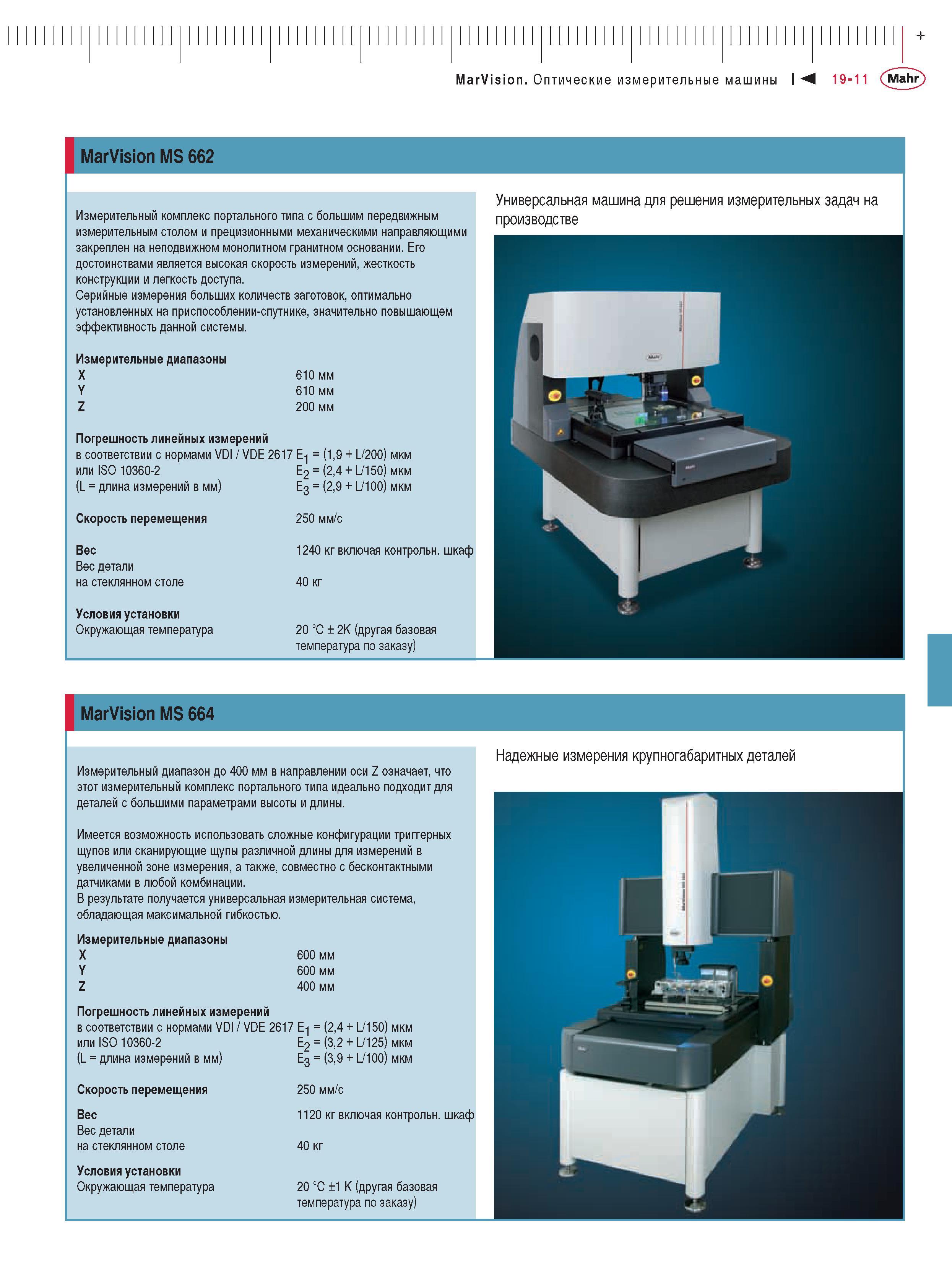

Измерительный комплекс портального типа с большим передвижным измерительным столом и прецизионными механическими направляющими закреплен на неподвижном монолитном гранитном основании. Его достоинствами является высокая скорость измерений жесткость конструкции и легкость доступа. Серийные измерения больших количеств заготовок оптимально установленных на приспособлении-спутнике значительно повышающем эффективность данной системы. Универсальная машина для решения измерительных задач на производстве Измерительные диапазоны X Y Z 610 мм 610 мм 200 мм Погрешность линейных измерений в соответствии с нормами VDI VDE 2617 Ei или ISO 10360-2 E2 (L длина измерений в мм) E3 (19 L 200) мкм ; (24 L 150) мкм (29 L 100) мкм Скорость перемещения Вес Вес детали на стеклянном столе Условия установки Окружающая температура 250 мм с 1240 кг включая контрольн. шкаф 40 кг 20 C 2K (другая базовая температура по заказу) MarVision MS 664 Измерительный диапазон до 400 мм в направлении оси Z означает что этот измерительный комплекс портального типа идеально подходит для деталей с большими параметрами высоты и длины. Имеется возможность использовать сложные конфигурации триггерных щупов или сканирующие щупы различной длины для измерений в увеличенной зоне измерения а также совместно с бесконтактными датчиками в любой комбинации. В результате получается универсальная измерительная система обладающая максимальной гибкостью. Надежные измерения крупногабаритных деталей Измерительные диапазоны X Y Z 600 мм 600 мм 400 мм Погрешность линейных измерений в соответствии с нормами VDI VDE 2617 E1 (24 L 150) мкм или ISO 10360-2 E2 (32 L 125) мкм (L длина измерений в мм) E3 (39 L 100) мкм Скорость перемещения Вес Вес детали на стеклянном столе Условия установки Окружающая температура 250 мм с 1120 кг включая контрольн. шкаф 40 кг 20 С 1 K (другая базовая температура по заказу) MarVision Оптические измерительные машины I М 19-11 Mahr MarVision MS 662
