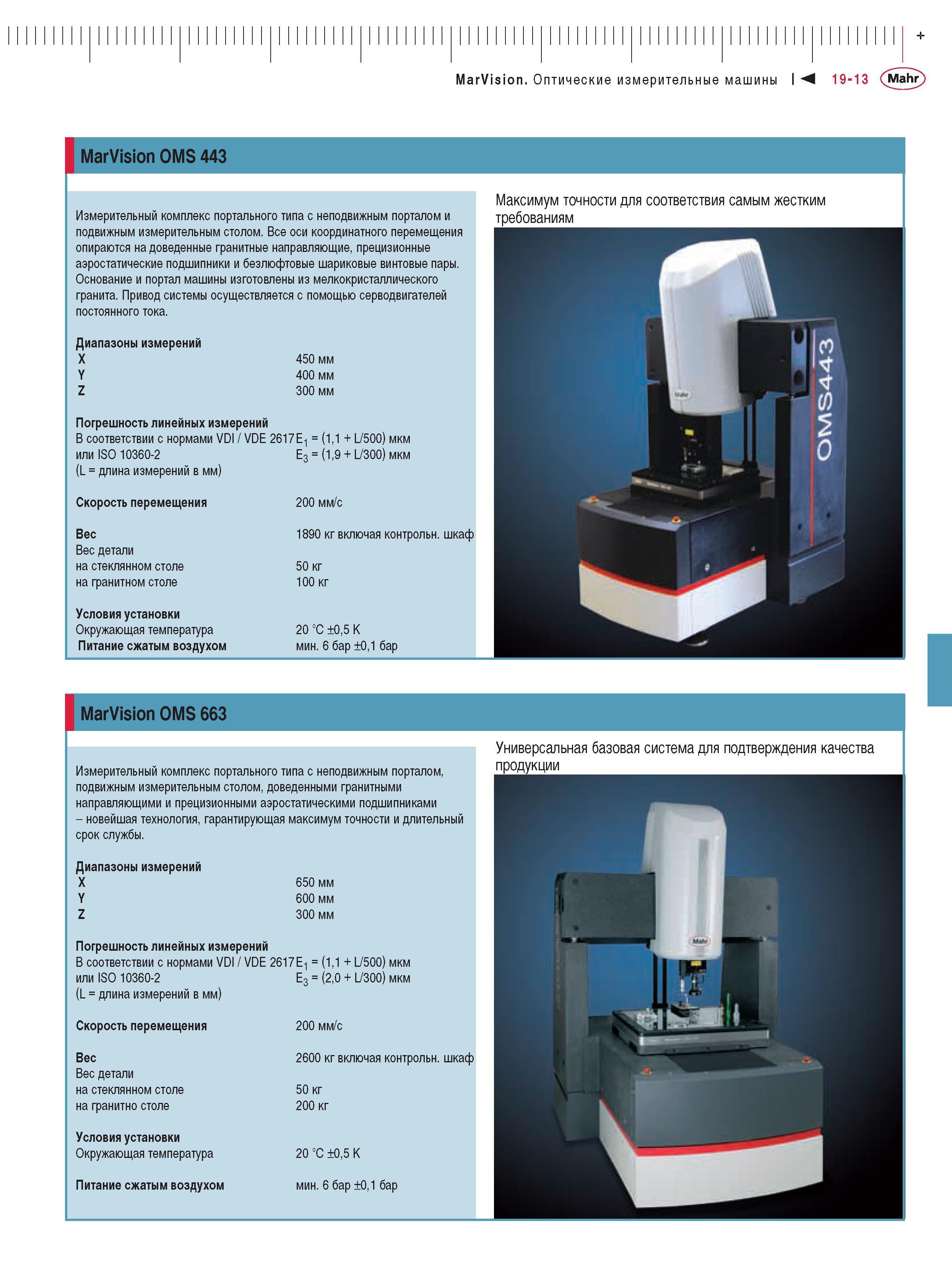

Измерительный комплекс портального типа с неподвижным порталом и подвижным измерительным столом Все оси координатного перемещения опираются на доведенные гранитные направляющие прецизионные аэростатические подшипники и безлюфтовые шариковые винтовые пары. Основание и портал машины изготовлены из мелкокристаллического гранита. Привод системы осуществляется с помощью серводвигателей постоянного тока. Максимум точности для соответствия самым жестким требованиям Диапазоны измерений X Y Z 450 мм 400 мм 300 мм Погрешность линейных измерений В соответствии с нормами VDI VDE 2617 Е- или ISO 10360-2 (L длина измерений в мм) Скорость перемещения Вес Вес детали на стеклянном столе на гранитном столе Условия установки Окружающая температура Питание сжатым воздухом E3 (11 L 500) мкм (19 L 300) мкм 200 мм с 1890 кг включая контрольн. шкаф 50 кг 100 кг 20 C 05 K мин. 6 бар 01 бар MarVision OMS 663 Измерительный комплекс портального типа с неподвижным порталом подвижным измерительным столом доведенными гранитными направляющими и прецизионными аэростатическими подшипниками - новейшая технология гарантирующая максимум точности и длительный срок службы. Универсальная базовая система для подтверждения качества продукции Диапазоны измерений X Y Z 650 мм 600 мм 300 мм Погрешность линейных измерений В соответствии с нормами VDI VDE 2617 E- (11 L 500) мкм или ISO 10360-2 (L длина измерений в мм) Скорость перемещения Вес Вес детали на стеклянном столе на гранитно столе Условия установки Окружающая температура Питание сжатым воздухом E3 (20 L 300) мкм 200 мм с 2600 кг включая контрольн. шкаф 50 кг 200 кг 20 С 05 K мин. 6 бар 01 бар MarVision Оптические измерительные машины I М 19-13 Mahr MarVision OMS 443
