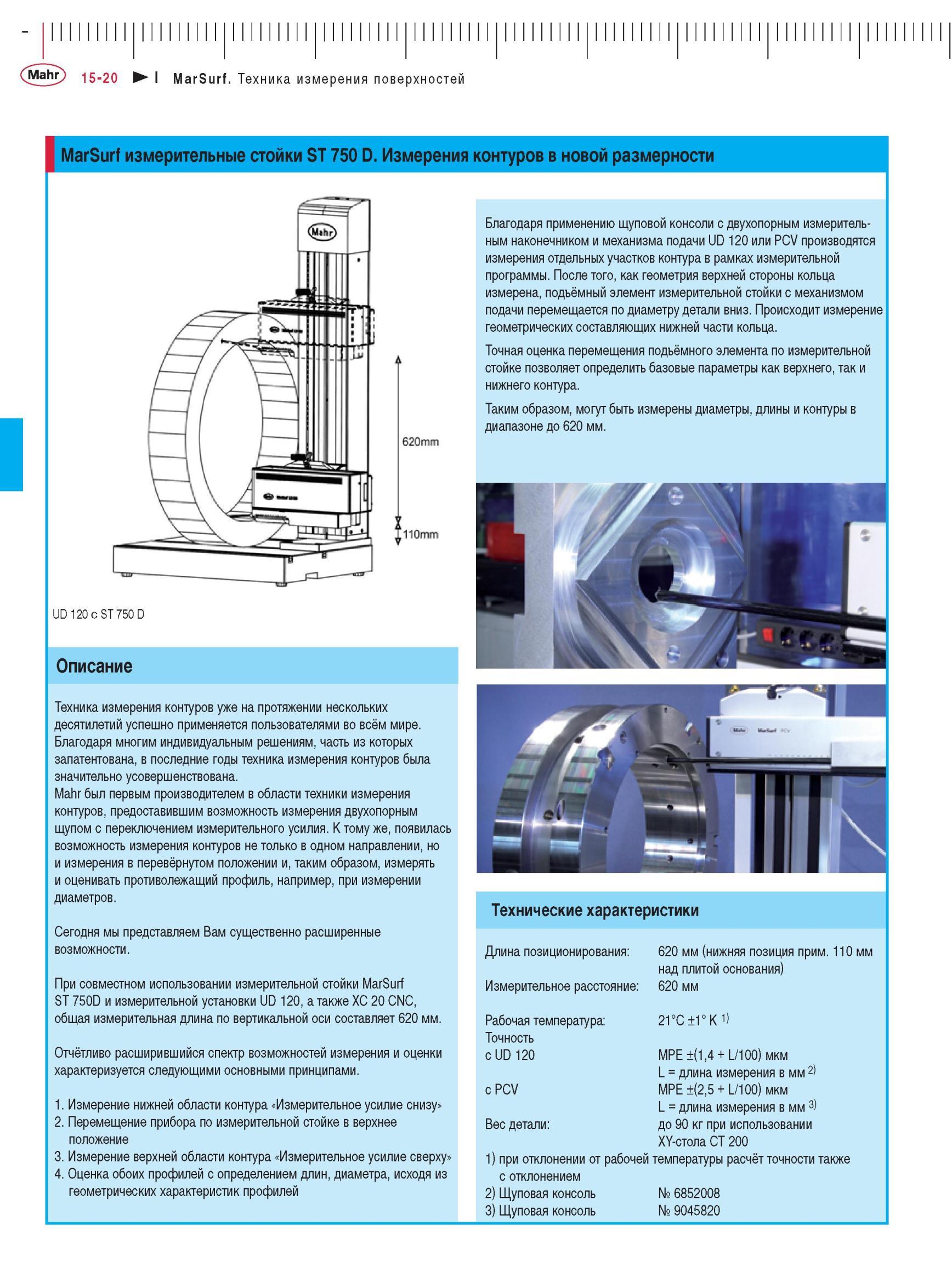

Измерительные стойки ST 750 D Измерения контуров в новой размерности UD 120 с ST 750 D Описание Техника измерения контуров уже на протяжен

Измерительные стойки ST 750 D Измерения контуров в новой размерности UD 120 с ST 750 D Описание Техника измерения контуров уже на протяжении нескольких десятилетий успешно применяется пользователями во всём мире. Благодаря многим индивидуальным решениям, часть из которых запатентована, в последние годы техника измерения контуров была значительно усовершенствована. Mahr был первым производителем в области техники измерения контуров, предоставившим возможность измерения двухопорным щупом с переключением измерительного усилия. К тому же, появилась возможность измерения контуров не только в одном направлении, но и измерения в перевёрнутом положении и, таким образом, измерять и оценивать противолежащий профиль, например, при измерении диаметров. Сегодня мы представляем Вам существенно расширенные возможности. При совместном использовании измерительной стойки MarSurf ST 750D и измерительной установки UD 120, а также XC 20 CNC, общая измерительная длина по вертикальной оси составляет 620 мм. Отчётливо расширившийся спектр возможностей измерения и оценки характеризуется следующими основными принципами. 1. Измерение нижней области контура Измерительное усилие снизу 2. Перемещение прибора по измерительной стойке в верхнее положение 3. Измерение верхней области контура Измерительное усилие сверху 4. Оценка обоих профилей с определением длин, диаметра, исходя из геометрических характеристик профилей Благодаря применению щуповой консоли с двухопорным измерительным наконечником и механизма подачи UD 120 или PCV производятся измерения отдельных участков контура в рамках измерительной программы. После того, как геометрия верхней стороны кольца измерена, подъёмный элемент измерительной стойки с механизмом подачи перемещается по диаметру детали вниз. Происходит измерение геометрических составляющих нижней части кольца. Точная оценка перемещения подъёмного элемента по измерительной стойке позволяет определить базовые параметры как верхнего, так и нижнего контура. Таким образом, могут быть измерены диаметры, длины и контуры в диапазоне до 620 мм. Технические характеристики Длина позиционирования Измерительное расстояние Рабочая температура Точность с UD 120 620 мм (нижняя позиция прим. 110 мм над плитой основания) 620 мм 21°C ±1° K 1 MPE ±(1,4 + L/100) мкм L = длина измерения в мм 2) с PCV MPE ±(2,5 + L/100) мкм L = длина измерения в мм 3) Вес детали до 90 кг при использовании XY-стола Ct 200 1) при отклонении от рабочей температуры расчёт точности также с отклонением 2) Щуповая консоль № 6852008 3) Щуповая консоль № 9045820 MarSurf. Техника измерения поверхностей MarSurf
