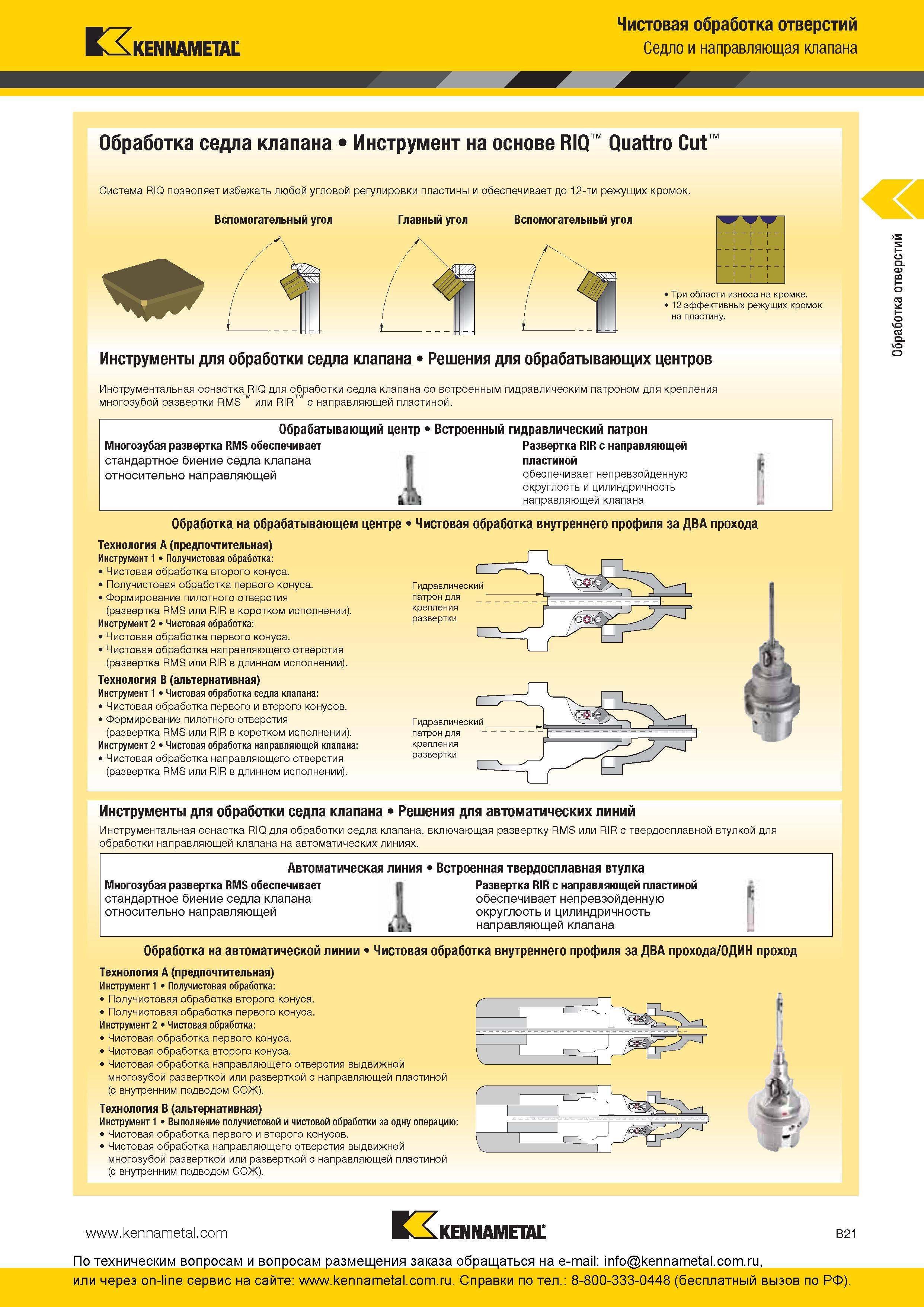

Инструментальная оснастка Кеннаметал RIQ для обработки седла клапана со встроенным гидравлическим патроном для крепления многозубой развертки RMS или RIR с направляющей пластиной. Обрабатывающий центр Встроенный гидравлический патрон Многозубая развертка RMS обеспечивает Развертка RIR с направляющей стандартное биение седла клапана пластиной относительно направляющей обеспечивает непревзойденную округлость и цилиндричность lift направляющей клапана Гидравлический патрон для крепления развертки Обработка на обрабатывающем центре Чистовая обработка внутреннего профиля за ДВА прохода Технология A(предпочтительная) Инструмент 1 Получистовая обработка Чистовая обработка второго конуса. Получистовая обработка первого конуса. Формирование пилотного отверстия (развертка RMS или RIR в коротком исполнении). Инструмент 2 Чистовая обработка Чистовая обработка первого конуса. Чистовая обработка направляющего отверстия (развертка RMS или RIR в длинном исполнении). Технология B (альтернативная) Инструмент 1 Чистовая обработка седла клапана Чистовая обработка первого и второго конусов. Формирование пилотного отверстия (развертка RMS или RIR в коротком исполнении). Инструмент 2 Чистовая обработка направляющей клапана Чистовая обработка направляющего отверстия (развертка RMS или RIR в длинном исполнении). Инструменты для обработки седла клапана Решения для автоматических линий Инструментальная оснастка RIQ для обработки седла клапана, включающая развертку RMS или RIR с твердосплавной втулкой для обработки направляющей клапана на автоматических линиях. Автоматическая линия Встроенная твердосплавная втулка Многозубая развертка RMS обеспечивает Развертка RIR с направляющей пластиной стандартное биение седла клапана обеспечивает непревзойденную относительно направляющей Д округлость и цилиндричность fcljg направляющей клапана Обработка на автоматической линии Чистовая обработка внутреннего профиля за ДВА прохода/ОДИН проход Технология A (предпочтительная) Инструмент 1 Получистовая обработка Получистовая обработка второго конуса. Получистовая обработка первого конуса. Инструмент 2 Чистовая обработка Чистовая обработка первого конуса. Чистовая обработка второго конуса. Чистовая обработка направляющего отверстия выдвижной многозубой разверткой или разверткой с направляющей пластиной (с внутренним подводом СОЖ). Технология B (альтернативная) Инструмент 1 Выполнение получистовой и чистовой обработки за одну операцию Чистовая обработка первого и второго конусов. Чистовая обработка направляющего отверстия выдвижной многозубой разверткой или разверткой с направляющей пластиной (с внутренним подводом СОЖ). KENNAMETAL B21 Обработка отверстий Чистовая обработка отверстий Седло и направляющая клапана Обработка седла клапана Металлорежущий инструмент KENNAMETAL на основе RIQ Quattro Cut7 Система RIQ позволяет избежать любой угловой регулировки пластины и обеспечивает до 12-ти режущих кромок. Вспомогательный угол Главный угол Вспомогательный угол LA Три области износа на кромке. 12 эффективных режущих кромок на пластину. Инструменты для обработки седла клапана Решения для обрабатывающих центров
