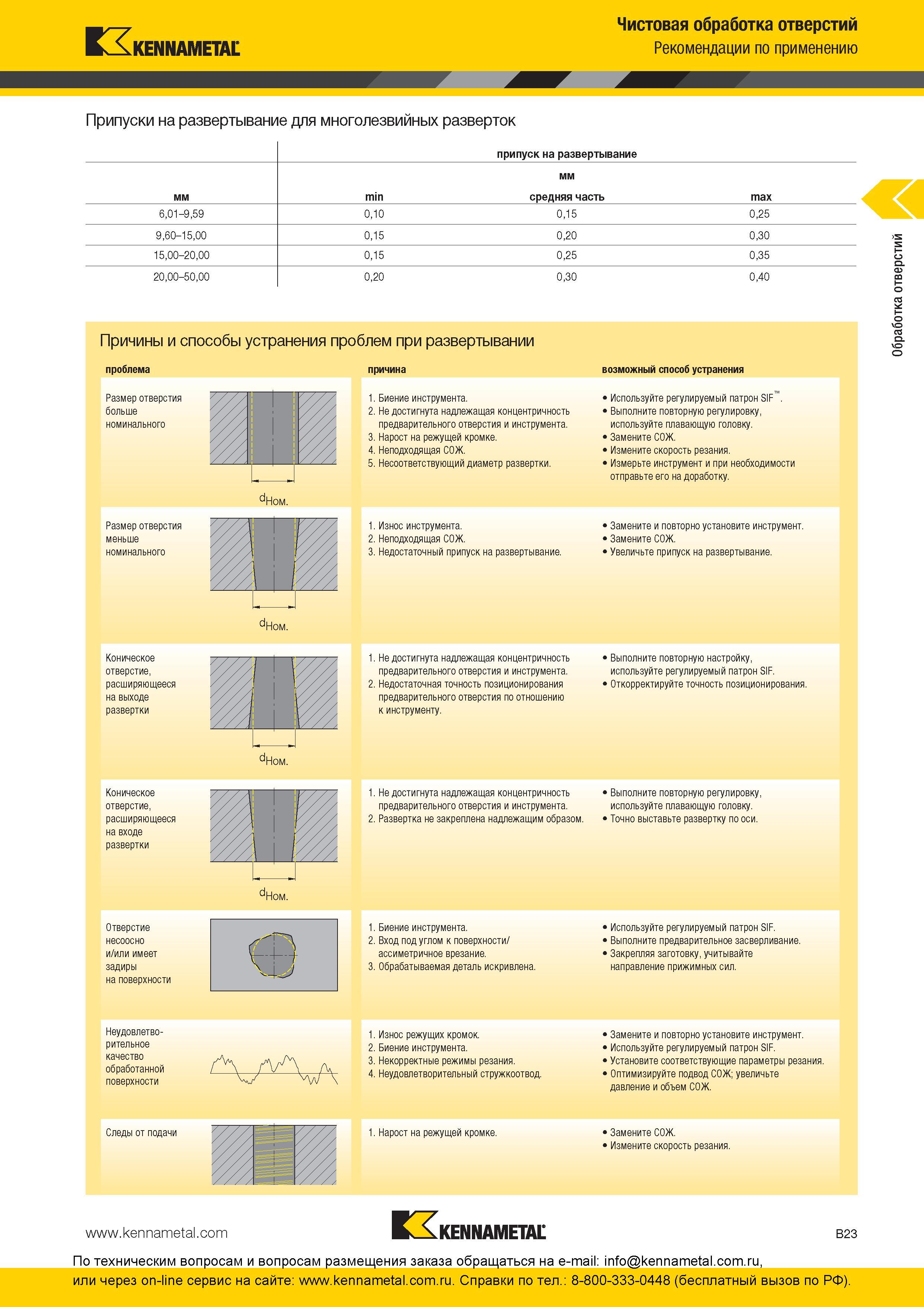

Рекомендации Kennametal по применению многолезвийного осевого режущего инструмента Припуски на развертывание для многолезвийных разверток Причины и сп

Рекомендации Kennametal по применению многолезвийного осевого режущего инструмента Припуски на развертывание для многолезвийных разверток Причины и способы устранения проблем при развертывании проблема причина возможный способ устранения Размер отверстия больше номинального Размер отверстия меньше номинального 1. Биение инструмента. 2. Не достигнута надлежащая концентричность предварительного отверстия и инструмента. 3. Нарост на режущей кромке. 4. Неподходящая СОЖ. 5. Несоответствующий диаметр развертки. 1. Износ инструмента. 2. Неподходящая СОЖ. 3. Недостаточный припуск на развертывание. Используйте регулируемый патрон SIF Выполните повторную регулировку, используйте плавающую головку. Замените СОЖ. Измените скорость резания. Измерьте инструмент и при необходимости отправьте его на доработку. Замените и повторно установите инструмент. Замените СОЖ. Увеличьте припуск на развертывание. Коническое отверстие, расширяющееся на выходе развертки Ном. 1. Не достигнута надлежащая концентричность предварительного отверстия и инструмента. 2. Недостаточная точность позиционирования предварительного отверстия по отношению к инструменту. Выполните повторную настройку, используйте регулируемый патрон SIF. Откорректируйте точность позиционирования. Коническое отверстие, расширяющееся на входе развертки 1. Не достигнута надлежащая концентричность предварительного отверстия и инструмента. 2. Развертка не закреплена надлежащим образом. Выполните повторную регулировку, используйте плавающую головку. Точно выставьте развертку по оси. Ном. Отверстие несоосно и/или имеет задиры на поверхности 1. Биение инструмента. 2. Вход под углом к поверхности/ ассиметричное врезание. 3. Обрабатываемая деталь искривлена. Используйте регулируемый патрон SIF. Выполните предварительное засверливание. Закрепляя заготовку, учитывайте направление прижимных сил. Неудовлетво- рительное качество обработанной поверхности 1. Износ режущих кромок. 2. Биение инструмента. 3. Некорректные режимы резания. 4. Неудовлетворительный стружкоотвод. Замените и повторно установите инструмент. Используйте регулируемый патрон SIF. Установите соответствующие параметры резания. Оптимизируйте подвод СОЖ; увеличьте давление и объем СОЖ. Следы от подачи 1. Нарост на режущей кромке. Замените СОЖ. Измените скорость резания. KENNAMETAL B23 Обработка отверстий KENNAMETAL Чистовая обработка отверстий
