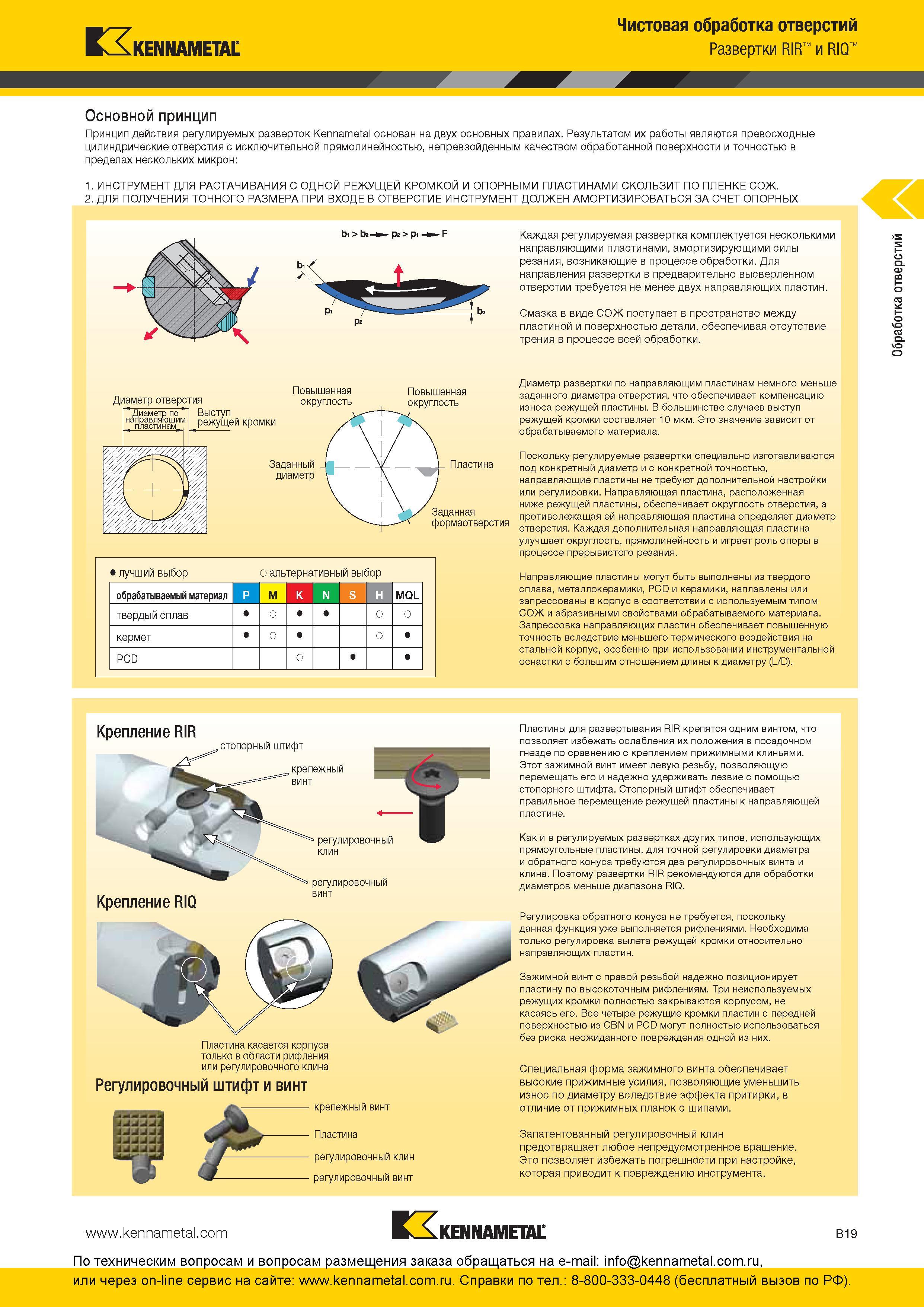

Чистовая обработка отверстий в металлах и сплавах Принцип действия регулируемых машинных разверток Kennametal основан на двух основных правилах. Результатом их работы являются превосходные цилиндрические отверстия с исключительной прямолинейностью, непревзойденным качеством обработанной поверхности и точностью в пределах нескольких микрон 1. ИНСТРУМЕНТ ДЛЯ РАСТАЧИВАНИЯ С ОДНОЙ РЕЖУЩЕЙ КРОМКОЙ И ОПОРНЫМИ ПЛАСТИНАМИ СКОЛЬЗИТ ПО ПЛЕНКЕ СОЖ. 2. ДЛЯ ПОЛУЧЕНИЯ ТОЧНОГО РАЗМЕРА ПРИ ВХОДЕ В ОТВЕРСТИЕ ИНСТРУМЕНТ ДОЛЖЕН АМОРТИЗИРОВАТЬСЯ ЗА СЧЕТ ОПОРНЫХ - Р2 > Р1 Каждая регулируемая развертка комплектуется несколькими направляющими пластинами, амортизирующими силы резания, возникающие в процессе обработки. Для направления развертки в предварительно высверленном отверстии требуется не менее двух направляющих пластин. Смазка в виде СОЖ поступает в пространство между пластиной и поверхностью детали, обеспечивая отсутствие трения в процессе всей обработки. Повышенная Повышенная лучший выбор о альтернативный выбор обрабатываемый материал Р M К N S H MQL твердый сплав о о о кермет о о PCD о Диаметр развертки по направляющим пластинам немного меньше заданного диаметра отверстия, что обеспечивает компенсацию износа режущей пластины. В большинстве случаев выступ режущей кромки составляет 10 мкм. Это значение зависит от обрабатываемого материала. Поскольку регулируемые развертки специально изготавливаются под конкретный диаметр и с конкретной точностью, направляющие пластины не требуют дополнительной настройки или регулировки. Направляющая пластина, расположенная ниже режущей пластины, обеспечивает округлость отверстия, а противолежащая ей направляющая пластина определяет диаметр отверстия. Каждая дополнительная направляющая пластина улучшает округлость, прямолинейность и играет роль опоры в процессе прерывистого резания. Направляющие пластины могут быть выполнены из твердого сплава, металлокерамики, PCD и керамики, наплавлены или запрессованы в корпус в соответствии с используемым типом СОЖ и абразивными свойствами обрабатываемого материала. Запрессовка направляющих пластин обеспечивает повышенную точность вследствие меньшего термического воздействия на стальной корпус, особенно при использовании инструментальной оснастки с большим отношением длины к диаметру (L/D). Крепление RIR стопорный штифт крепежный винт Крепление RIQ регулировочный клин регулировочный винт Пластина касается корпуса только в области рифления или регулировочного клина Регулировочный штифт и винт крепежный винт Пластина регулировочный клин регулировочный винт Пластины для развертывания RIR крепятся одним винтом, что позволяет избежать ослабления их положения в посадочном гнезде по сравнению с креплением прижимными клиньями. Этот зажимной винт имеет левую резьбу, позволяющую перемещать его и надежно удерживать лезвие с помощью стопорного штифта. Стопорный штифт обеспечивает правильное перемещение режущей пластины к направляющей пластине. Как и в регулируемых развертках других типов, использующих прямоугольные пластины, для точной регулировки диаметра и обратного конуса требуются два регулировочных винта и клина. Поэтому развертки RIR рекомендуются для обработки диаметров меньше диапазона RIQ. Регулировка обратного конуса не требуется, поскольку данная функция уже выполняется рифлениями. Необходима только регулировка вылета режущей кромки относительно направляющих пластин. Зажимной винт с правой резьбой надежно позиционирует пластину по высокоточным рифлениям. Три неиспользуемых режущих кромки полностью закрываются корпусом, не касаясь его. Все четыре режущие кромки пластин с передней поверхностью из CBN и PCD могут полностью использоваться без риска неожиданного повреждения одной из них. Специальная форма зажимного винта обеспечивает высокие прижимные усилия, позволяющие уменьшить износ по диаметру вследствие эффекта притирки, в отличие от прижимных планок с шипами. Запатентованный регулировочный клин предотвращает любое непредусмотренное вращение. Это позволяет избежать погрешности при настройке, которая приводит к повреждению инструмента. KENNAMETAL B19 Обработка отверстий kennametal Развертки RIR и RIQ Основной принцип
