607 Каталог KENNAMETAL 2007 Системы инструмента Станочная инструментальная оснастка Стр.606 |
|||||

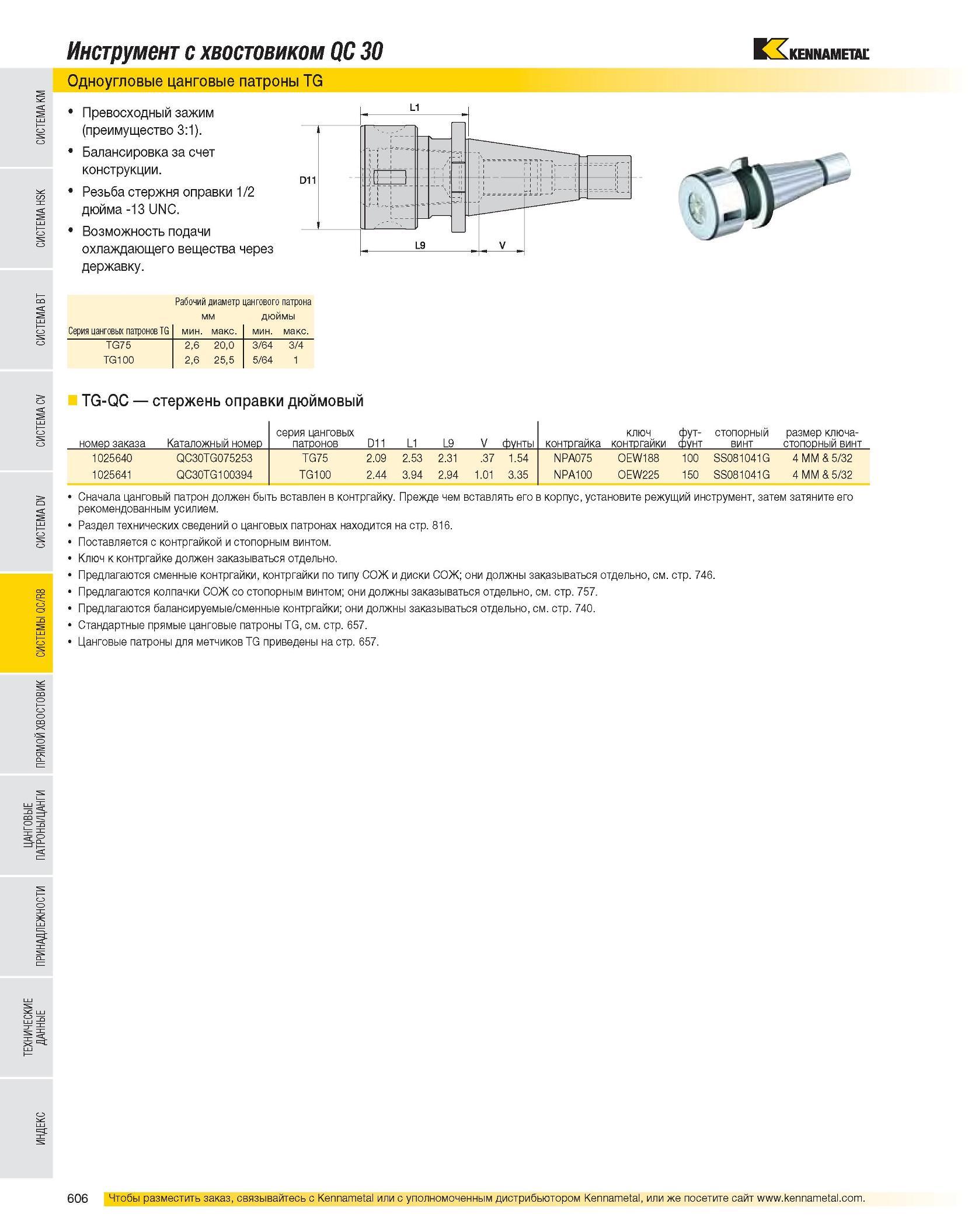

Инструмент с хвостовиком Одноугловые цанговые патроны TG Превосходный зажим (преимущество 3:1) Балансировка за счет конструкции D11 Резьба стержня оправкиИнструмент с хвостовиком Одноугловые цанговые патроны TG Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. D11 Резьба стержня оправки 1/2 дюйма -13 UNC. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG-QC стержень оправки дюймовый номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты контргайка ключ контргайки ут-унт ев стопорный винт размер ключа-стопорный винт 1025640 QC30TG075253 TG75 2.09 2.53 2.31 .37 1.54 NPA075 OEW188 100 SS081041G 4 MM & 5/32 1025641 QC30TG100394 TG100 2.44 3.94 2.94 1.01 3.35 NPA100 OEW225 150 SS081041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. |
|||||
