Инструмент с хвостовиком QC Erickson Введение Конструкция быстросъемного (QC) хвостовика аналогична конструкции хвостовика инструмента NMTB, и они взаимоза

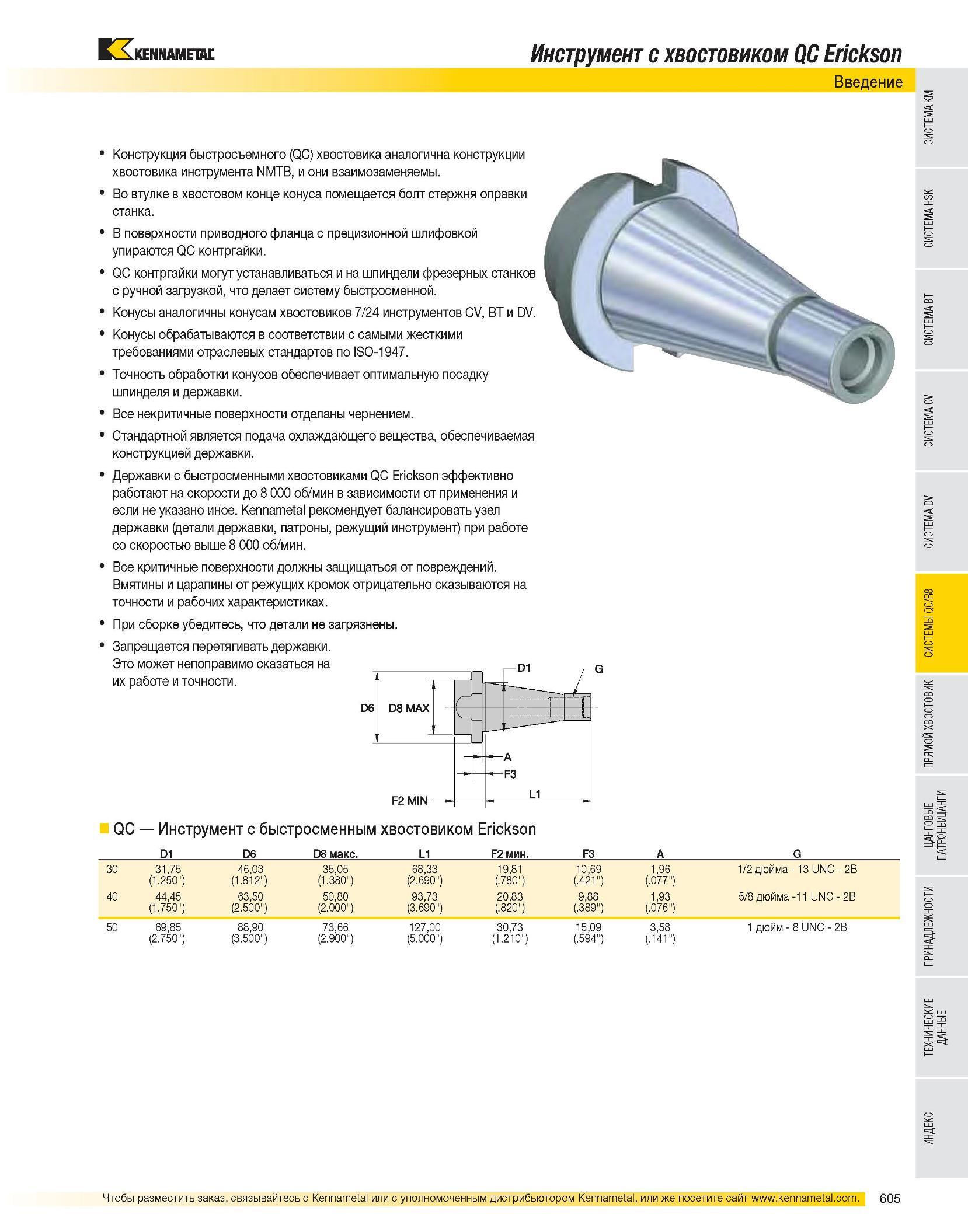

Инструмент с хвостовиком QC Erickson Введение Конструкция быстросъемного (QC) хвостовика аналогична конструкции хвостовика инструмента NMTB, и они взаимозаменяемы. Во втулке в хвостовом конце конуса помещается болт стержня оправки станка. В поверхности приводного фланца с прецизионной шлифовкой упираются QC контргайки. QC контргайки могут устанавливаться и на шпиндели фрезерных станков с ручной загрузкой, что делает систему быстросменной. Конусы аналогичны конусам хвостовиков 7/24 инструментов CV, BT и DV. Конусы обрабатываются в соответствии с самыми жесткими требованиями отраслевых стандартов по ISO-1947. Точность обработки конусов обеспечивает оптимальную посадку шпинделя и державки. Все некритичные поверхности отделаны чернением. Стандартной является подача охлаждающего вещества, обеспечиваемая конструкцией державки. Державки с быстросменными хвостовиками QC Erickson эффективно работают на скорости до 8 000 об/мин в зависимости от применения и если не указано иное. Kennametal рекомендует балансировать узел державки (детали державки, патроны, режущий инструмент) при работе со скоростью выше 8 000 об/мин. Все критичные поверхности должны защищаться от повреждений. Вмятины и царапины от режущих кромок отрицательно сказываются на точности и рабочих характеристиках. При сборке убедитесь, что детали не загрязнены. Запрещается перетягивать державки. Это может непоправимо сказаться на их работе и точности. QC Инструмент с быстросменным хвостовиком Erickson D1 D6 D8 макс. L1 F2 мин. F3 A G 30 31,75 46,03 35,05 68,33 19,81 10,69 1,96 1/2 дюйма - 13 UNC - 2B (1.250") (1.812") (1.380") (2.690") (.780") (.421") (.077") 40 44,45 63,50 50,80 93,73 20,83 9,88 1,93 5/8 дюйма -11 UNC - 2B (1.750") (2.500") (2.000") (3.690") (.820") (.389") (.076") 50 69,85 88,90 73,66 127,00 30,73 15,09 3,58 1 дюйм - 8 UNC - 2B (2.750") (3.500") (2.900") (5.000") (1.210") (.594") (.141")
