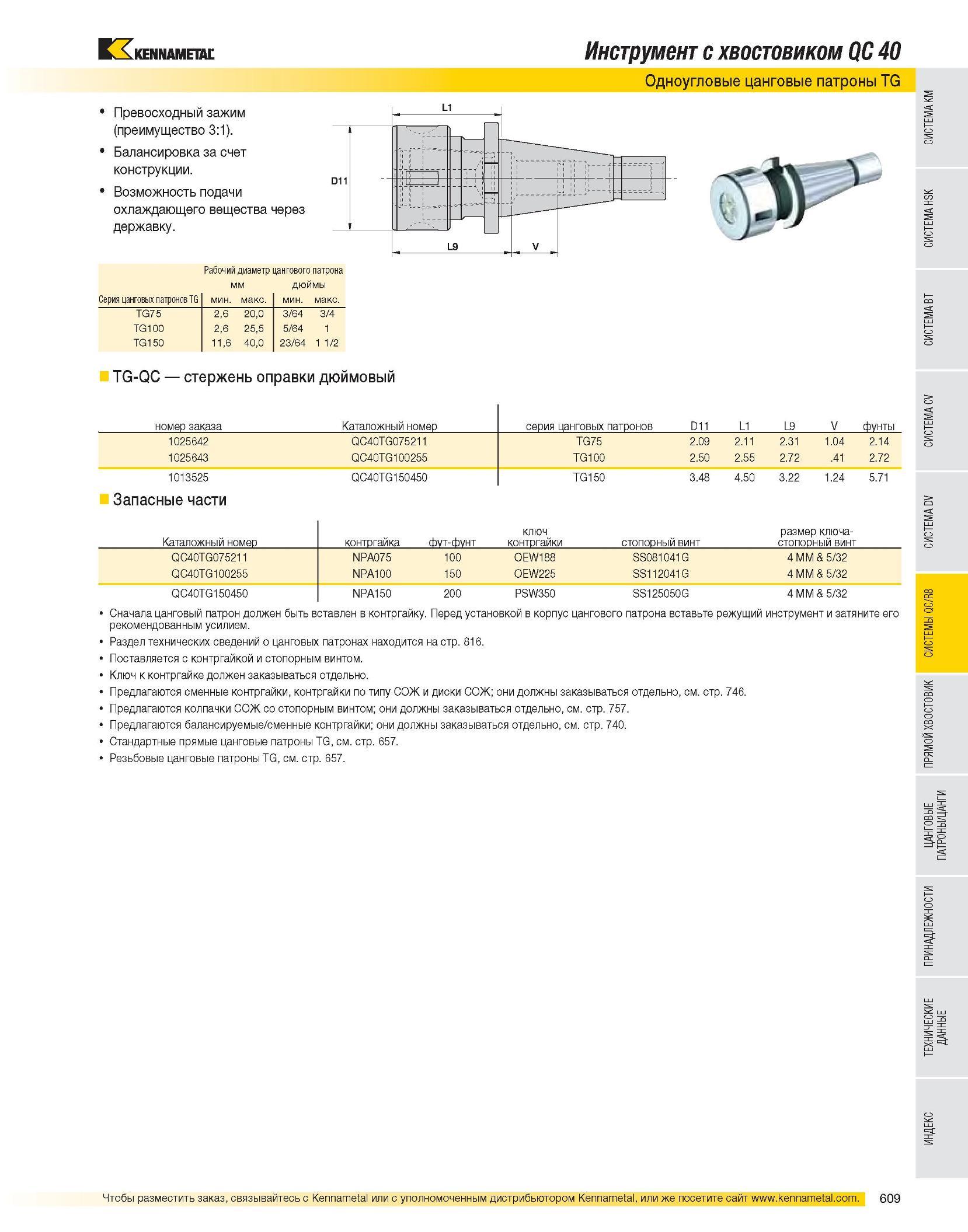

Превосходный зажим (преимущество 3:1) Балансировка за счет конструкции Возможность подачи охлаждающего вещества через державку Рабочий диаметр цангового па

Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG150 11,6 40,0 23/64 1 1/2 TG-QC стержень оправки дюймовый номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты 1025642 QC40TG075211 TG75 2.09 2.11 2.31 1.04 2.14 1025643 QC40TG100255 TG100 2.50 2.55 2.72 .41 2.72 1013525 QC40TG150450 TG150 3.48 4.50 3.22 1.24 5.71 Запасные части Каталожный номер контргайка фут-фунт ключ контргайки стопорный винт размер ключа-стопорный винт QC40TG075211 NPA075 100 OEW188 SS081041G 4 MM & 5/32 QC40TG100255 NPA100 150 OEW225 SS112041G 4 MM & 5/32 QC40TG150450 NPA150 200 PSW350 SS125050G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Перед установкой в корпус цангового патрона вставьте режущий инструмент и затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Резьбовые цанговые патроны TG, см. стр. 657. Инструмент с хвостовиком QC 40 Одноугловые цанговые патроны TG
