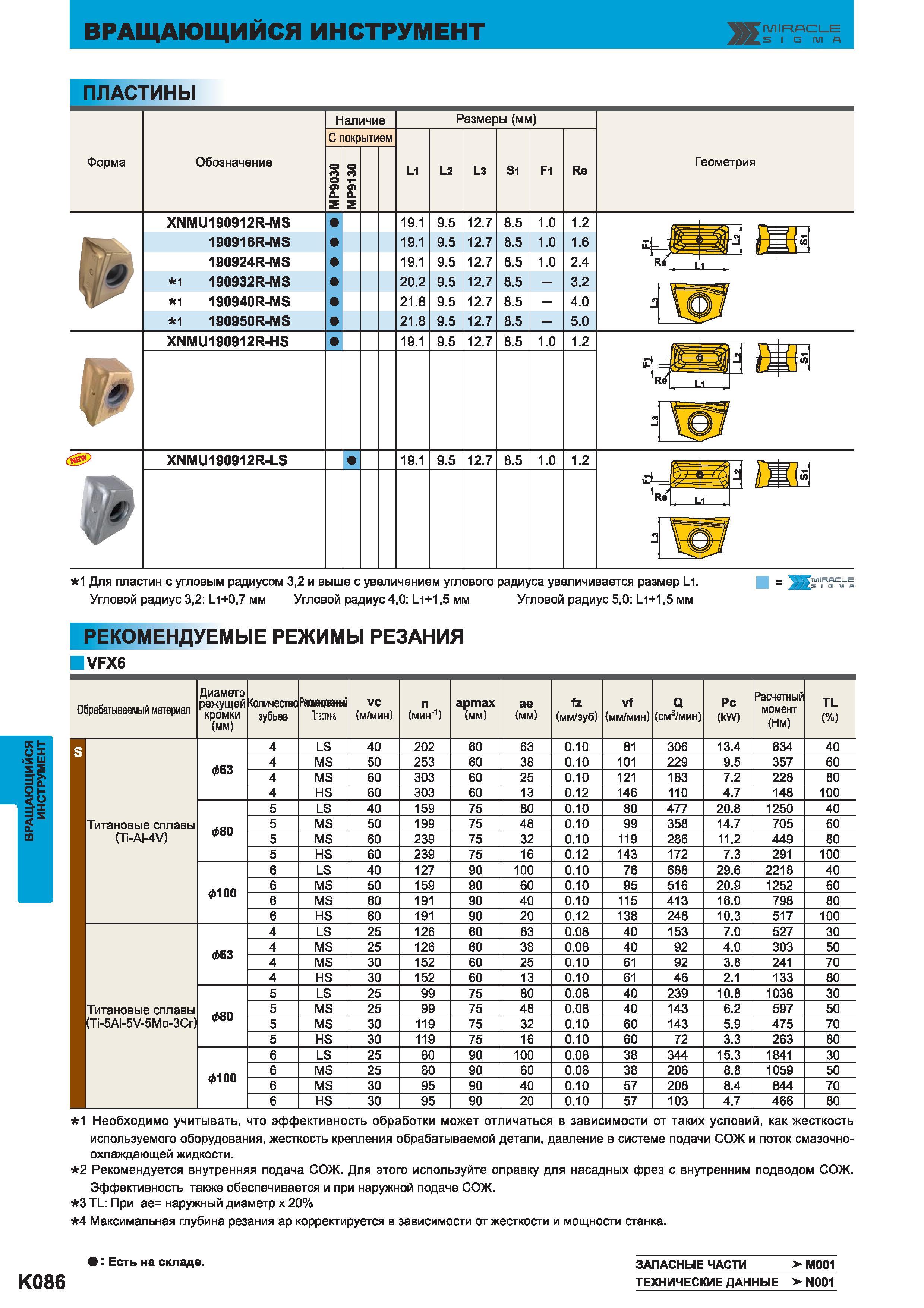

ИНСТРУМЕНТ MIRACLE SIGMA ПЛАСТИНЫ Mitsubishi Форма Обозначение Наличие С покрытием Размеры (мм) L1 L2 L3 S1 F1 Re Геометрия XNMU190912R-MS 190916R-MS 190924R-MS 1 190932R-MS 1 190940R-MS 1 190950R-MS 19.1 19.1 19.1 20.2 21.8 21.8 9.5 9.5 9.5 9.5 9.5 9.5 12.7 12.7 12.7 12.7 12.7 12.7 8.5 8.5 8.5 8.5 8.5 8.5 1.0 1.0 1.0 1.2 1.6 2.4 3.2 4.0 5.0 Re L 1 XNMU190912R-HS 19.1 9.5 12.7 8.5 1.0 1.2 XNMU190912R-LS 19.1 9.5 12.7 8.5 1.0 1.2 1 Для пластин с угловым радиусом 32 и выше с увеличением углового радиуса увеличивается размер L1. Угловой радиус 32 Li+07 мм Угловой радиус 40 L1+15 мм Угловой радиус 50 L1+15 мм Рекомендуемые режимы резания VFX6 Обрабатываемый материал Диаметр режущей кромки (мм) Количество зубьев Рширанный Пластина vc (м/мин) n (мин-1) apmax (mm) ae (mm) fz (мм/зуб) vf (мм/мин) Q (см3 мин) Pc (kW) Расчетный момент (Нм) TL (%) 4 LS 40 202 60 63 0.10 81 306 13.4 634 40 063 4 MS 50 253 60 38 0.10 101 229 9.5 357 60 4 MS 60 303 60 25 0.10 121 183 7.2 228 80 4 HS 60 303 60 13 0.12 146 110 4.7 148 100 5 LS 40 159 75 80 0.10 80 477 20.8 1250 40 ИТитановые сплавы 080 5 MS 50 199 75 48 0.10 99 358 14.7 705 60 (T1-AI-4V) 5 MS 60 239 75 32 0.10 119 286 11.2 449 80 5 HS 60 239 75 16 0.12 143 172 7.3 291 100 6 LS 40 127 90 100 0.10 76 688 29.6 2218 40 0100 6 MS 50 159 90 60 0.10 95 516 20.9 1252 60 6 MS 60 191 90 40 0.10 115 413 16.0 798 80 6 HS 60 191 90 20 0.12 138 248 10.3 517 100 4 LS 25 126 60 63 0.08 40 153 7.0 527 30 063 4 MS 25 126 60 38 0.08 40 92 4.0 303 50 4 MS 30 152 60 25 0.10 61 92 3.8 241 70 4 HS 30 152 60 13 0.10 61 46 2.1 133 80 5 LS 25 99 75 80 0.08 40 239 10.8 1038 30 Титановые сплавы 080 5 MS 25 99 75 48 0.08 40 143 6.2 597 50 (Ti-5AI-5V-5Mo-3Cr; 5 MS 30 119 75 32 0.10 60 143 5.9 475 70 5 HS 30 119 75 16 0.10 60 72 3.3 263 80 6 LS 25 80 90 100 0.08 38 344 15.3 1841 30 0100 6 MS 25 80 90 60 0.08 38 206 8.8 1059 50 6 MS 30 95 90 40 0.10 57 206 8.4 844 70 6 HS 30 95 90 20 0.10 57 103 4.7 466 80 1 Необходимо учитывать что эффективность обработки может отличаться в зависимости от таких условий как жесткость используемого оборудования жесткость крепления обрабатываемой детали давление в системе подачи СОЖ и поток смазочноохлаждающей жидкости. 2 Рекомендуется внутренняя подача СОЖ. Для этого используйте оправку для насадных фрез с внутренним подводом СОЖ. Эффективность также обеспечивается и при наружной подаче СОЖ. 3 TL При ае наружный диаметр х 20% 4 Максимальная глубина резания ар корректируется в зависимости от жесткости и мощности станка. Есть на складе. К086 Запасные части М001 ТЕХНИЧЕСКИЕ ДАННЫЕ N001 ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ВРАЩАЮЩИЙСЯ
