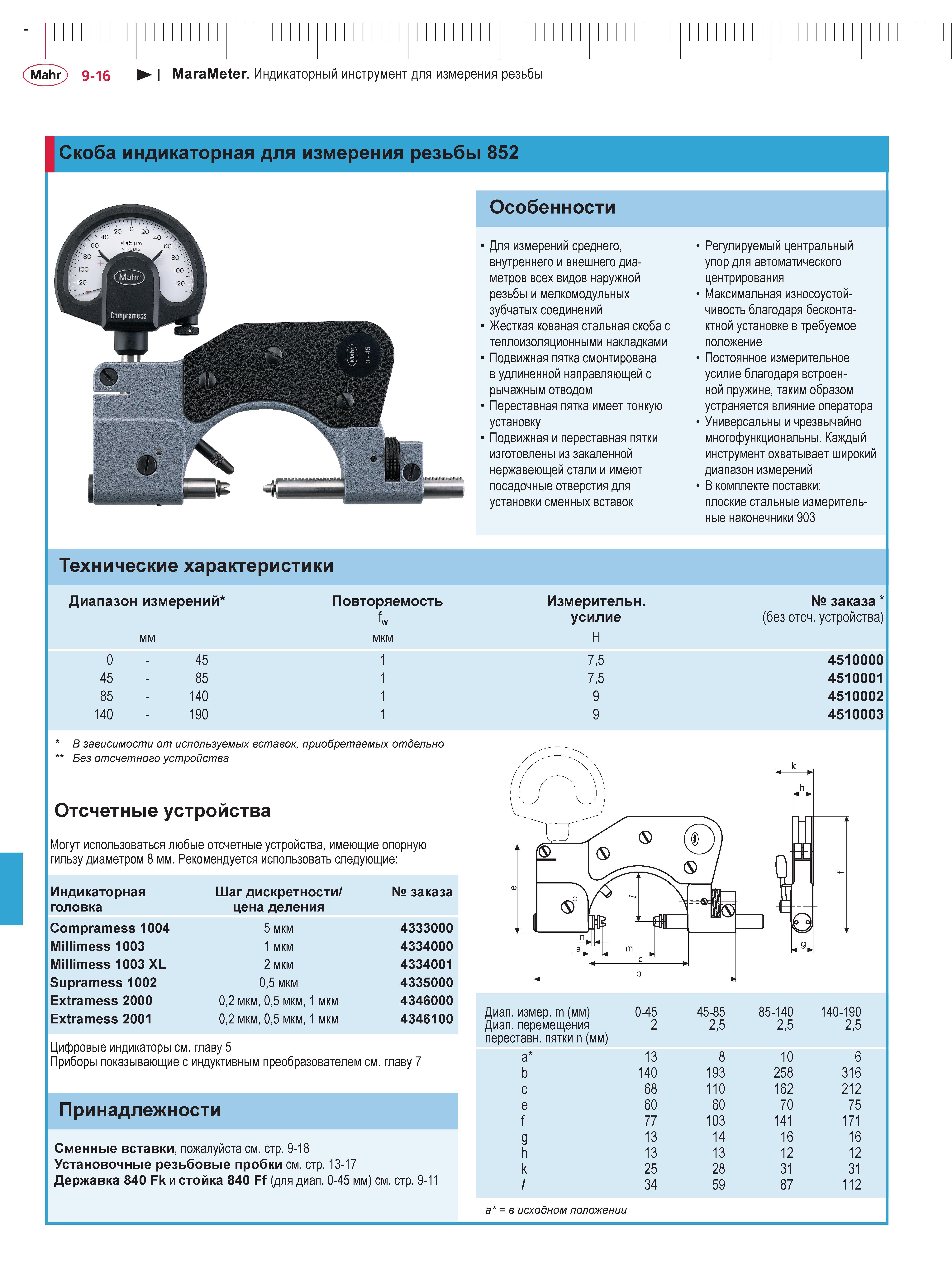

Индикаторный инструмент Mahr 852 MaraMeter для измерений среднего внутреннего и внешнего диаметров всех видов наружной резьбы и зубчатых соединений Mahr MaraMeter Индикаторный инструмент для измерения резьбы Скоба индикаторная для измерения резьбы 852 Особенности Для измерений среднего внутреннего и внешнего диаметров всех видов наружной резьбы и мелкомодульных зубчатых соединений Жесткая кованая стальная скоба с теплоизоляционными накладками Подвижная пятка смонтирована в удлиненной направляющей с рычажным отводом Переставная пятка имеет тонкую установку Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали и имеют посадочные отверстия для установки сменных вставок ' Регулируемый центральный упор для автоматического центрирования Максимальная износоустойчивость благодаря бесконтактной установке в требуемое положение Постоянное измерительное усилие благодаря встроенной пружине таким образом устраняется влияние оператора ' Универсальны и чрезвычайно многофункциональны. Каждый инструмент охватывает широкий диапазон измерений В комплекте поставки плоские стальные измерительные наконечники 903 Технические характеристики Диапазон измерений Повторяемость fw Измерительн. усилие заказа (без отсч. устройства) мм мкм Н 0 - 45 1 75 4510000 45 - 85 1 75 4510001 85 - 140 1 9 4510002 140 - 190 1 9 4510003 В зависимости от используемых вставок приобретаемых отдельно Без отсчетного устройства Отсчетные устройства Могут использоваться любые отсчетные устройства имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие Индикаторная Шаг дискретности заказа головка цена деления Compramess 1004 5 мкм 4333000 Millimess 1003 1 мкм 4334000 Millimess 1003 XL 2 мкм 4334001 Supramess 1002 05 мкм 4335000 Extramess 2000 02 мкм 05 мкм 1 мкм 4346000 Extramess 2001 02 мкм 05 мкм 1 мкм 4346100 Цифровые индикаторы см. главу 5 Приборы показывающие с индуктивным преобразователем см. главу 7 Принадлежности Сменные вставки пожалуйста см. стр. 9-18 Установочные резьбовые пробки см. стр. 13-17 Державка 840 Fk и стойка 840 Ff (для диап. 0-45 мм) см. стр. 9-11 Диап. измер. m (мм) 0-45 45-85 85-140 140-190 Диап. перемещения переставн. пятки n (мм) 2 25 25 25 a 13 8 10 6 b 140 193 258 316 c 68 110 162 212 e 60 60 70 75 f 77 103 141 171 g 13 14 16 16 h 13 13 12 12 k 25 28 31 31 34 59 87 112 a в исходном положении
