239 Каталог MAHR 2013 Измерительный инструмент приборы и оборудование Стр.9-13 |
|||||

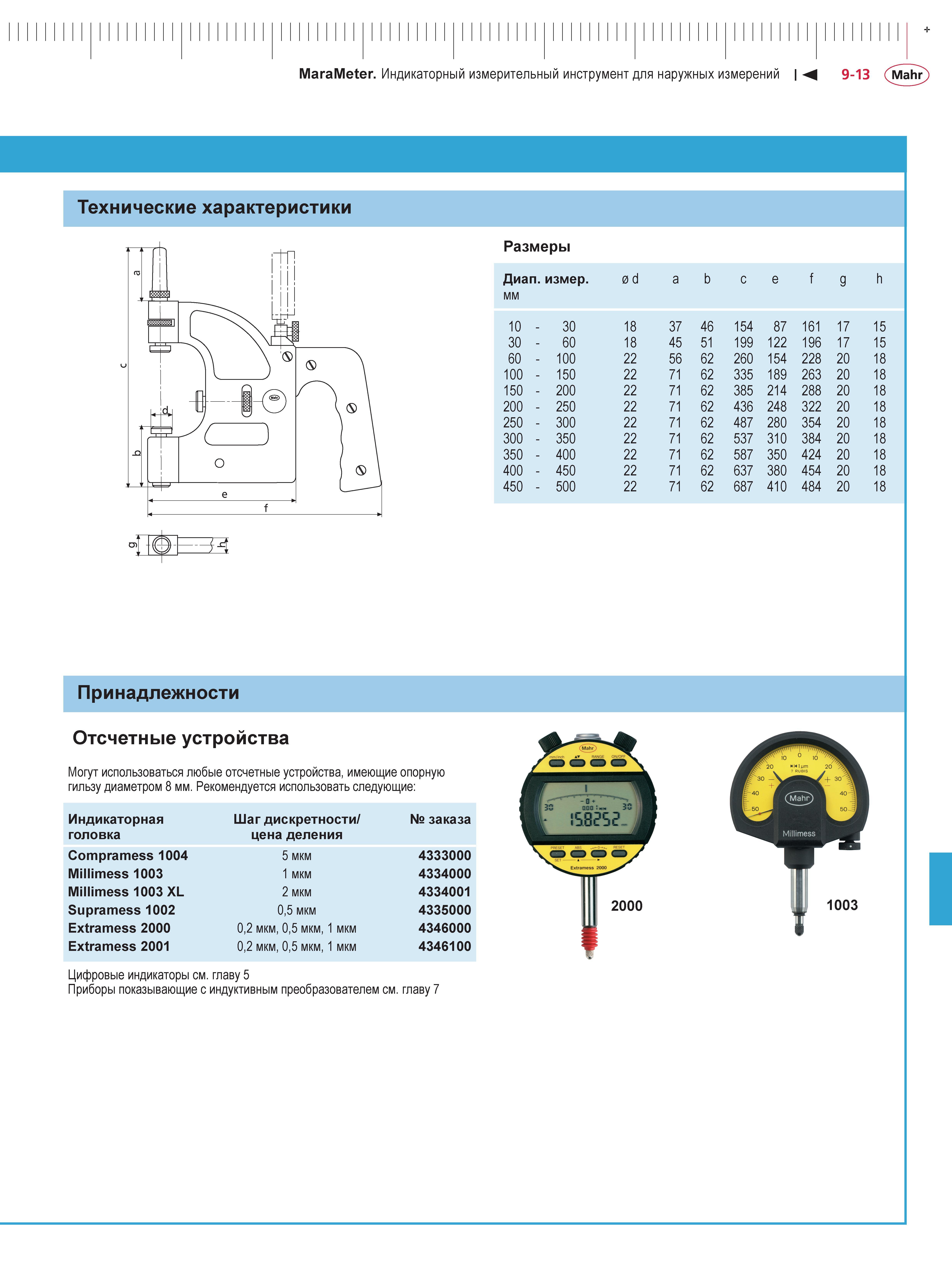

Индикаторный измерительный инструмент Mahr MaraMeter для наружных измерений Технические характеристики Размеры Диап. измер. мм 0 d a b c e f g hИндикаторный измерительный инструмент Mahr MaraMeter для наружных измерений Технические характеристики Размеры Диап. измер. мм 0 d a b c e f g h 10 - 30 18 37 46 154 87 161 17 15 30 - 60 18 45 51 199 122 196 17 15 60 - 100 22 56 62 260 154 228 20 18 100 - 150 22 71 62 335 189 263 20 18 150 - 200 22 71 62 385 214 288 20 18 200 - 250 22 71 62 436 248 322 20 18 250 - 300 22 71 62 487 280 354 20 18 300 - 350 22 71 62 537 310 384 20 18 350 - 400 22 71 62 587 350 424 20 18 400 - 450 22 71 62 637 380 454 20 18 450 - 500 22 71 62 687 410 484 20 18 Принадлежности Отсчетные устройства Могут использоваться любые отсчетные устройства имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие Индикаторная Шаг дискретности заказа головка цена деления Compramess 1004 5 мкм 4333000 Millimess 1003 1 мкм 4334000 Millimess 1003 XL 2 мкм 4334001 Supramess 1002 05 мкм 4335000 Extramess 2000 02 мкм 05 мкм 1 мкм 4346000 Extramess 2001 02 мкм 05 мкм 1 мкм 4346100 Цифровые индикаторы см. главу 5 Приборы показывающие с индуктивным преобразователем см. главу 7 |
|||||
