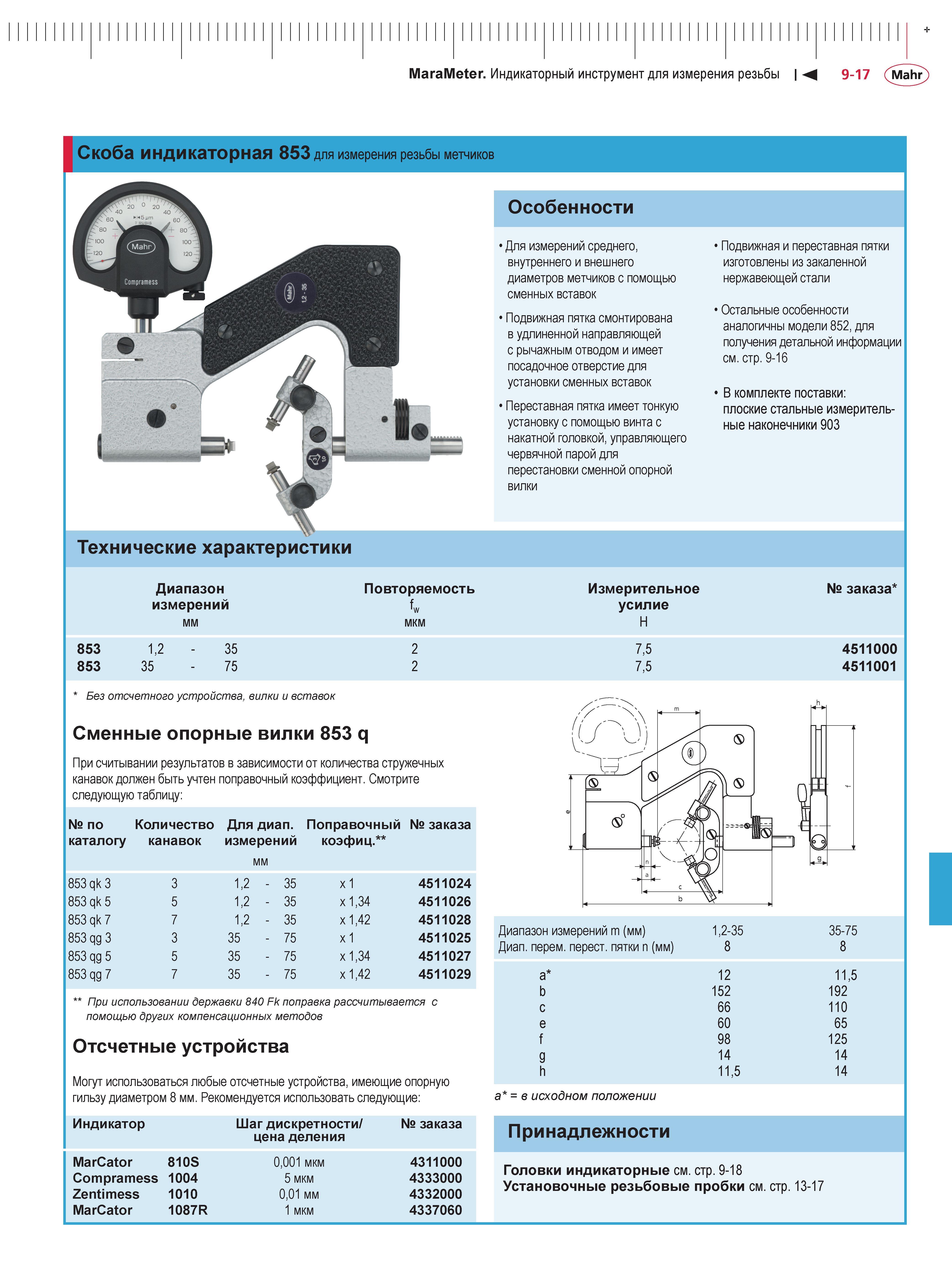

Скоба индикаторная Mahr MaraMeter 853 для измерения резьбы метчиков Технические характеристики Диапазон измерений мм 853 853 12 35 35 75 Повторяемость fw мкм Без отсчетного устройства вилки и вставок Сменные опорные вилки 853 q При считывании результатов в зависимости от количества стружечных канавок должен быть учтен поправочный коэффициент. Смотрите следующую таблицу по Количество Для диап. Поправочный заказа каталогу канавок измерений коэфиц. мм 853 qk 3 3 12 - 35 x 1 4511024 853 qk 5 5 12 - 35 x 134 4511026 853 qk 7 7 12 - 35 x 142 4511028 853 qg 3 3 35 - 75 x 1 4511025 853 qg 5 5 35 - 75 x 134 4511027 853 qg 7 7 35 - 75 x 142 4511029 При использовании державки 840 Fk поправка рассчитывается с помощью других компенсационных методов Отсчетные устройства Могут использоваться любые отсчетные устройства имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие Индикатор Шаг дискретности цена деления заказа MarCator 810S 0001 мкм 4311000 Compramess 1004 5 мкм 4333000 Zentimess 1010 001 мм 4332000 MarCator 1087R 1 мкм 4337060 Особенности Для измерений среднего внутреннего и внешнего диаметров метчиков с помощью сменных вставок Подвижная пятка смонтирована в удлиненной направляющей с рычажным отводом и имеет посадочное отверстие для установки сменных вставок Переставная пятка имеет тонкую установку с помощью винта с накатной головкой управляющего червячной парой для перестановки сменной опорной вилки Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали Остальные особенности аналогичны модели 852 для получения детальной информации см. стр. 9-16 В комплекте поставки плоские стальные измерительные наконечники 903 Измерительное усилие Н 7.5 7.5 заказа 4511000 4511001 Диапазон измерений m (мм) 12-35 35-75 Диап. перем. перест. пятки n (мм) 8 8 а 12 115 b 152 192 с 66 110 e 60 65 f 98 125 g 14 14 h 115 14 a в исходном положении Принадлежности Головки индикаторные см. стр. 9-18 Установочные резьбовые пробки см. стр. 13-17
