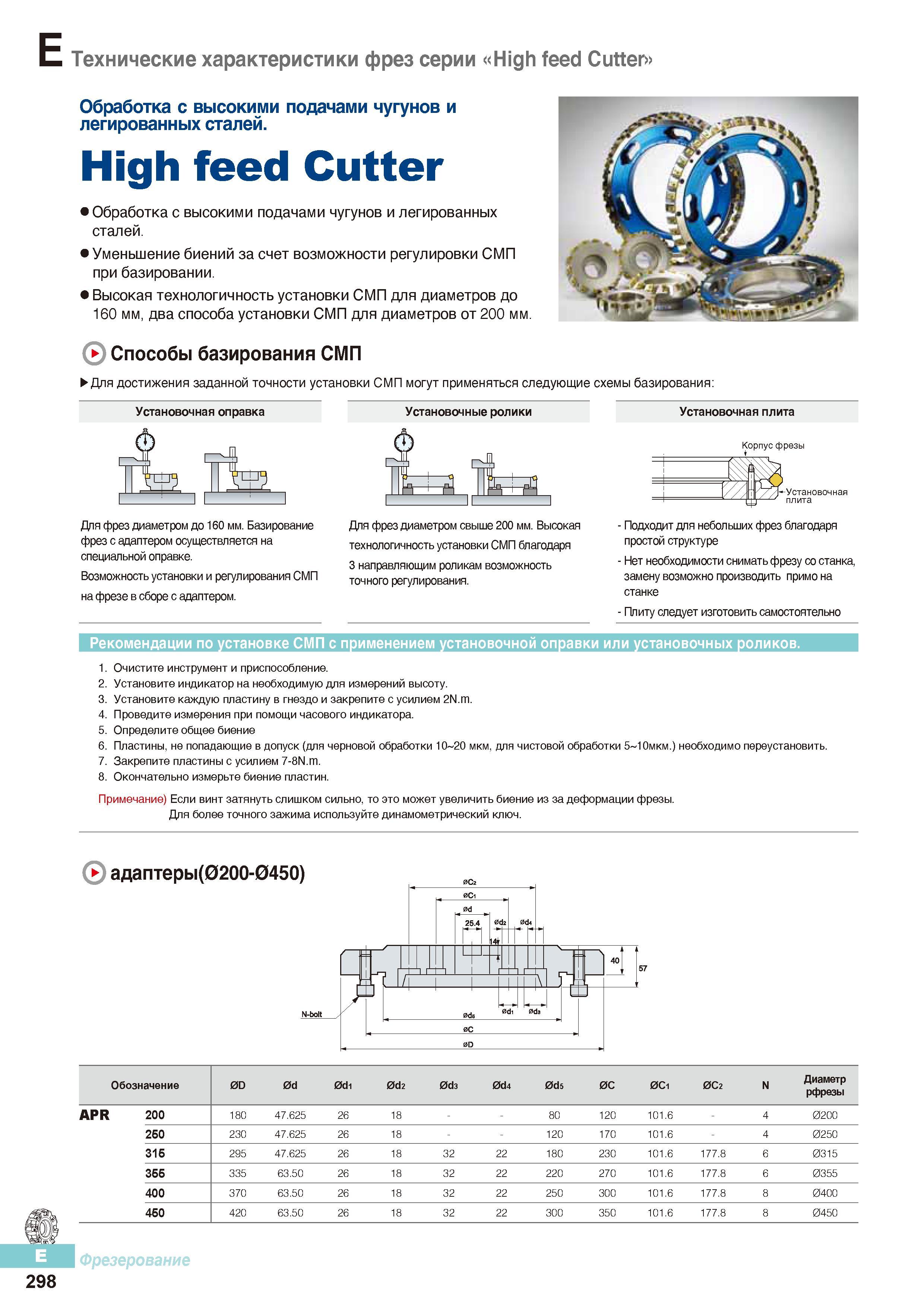

High feed Cutter Обработка с высокими подачами чугунов и легированных сталей Уменьшение биений за счет возможности регулировки СМП при базировании

High feed Cutter Обработка с высокими подачами чугунов и легированных сталей Уменьшение биений за счет возможности регулировки СМП при базировании

High feed Cutter Обработка с высокими подачами чугунов и легированных сталей Уменьшение биений за счет возможности регулировки СМП при базировании _ Высокая технологичность установки СМП для диаметров до 160 мм, два способа установки СМП для диаметров от 200 мм. 0 Способы базирования СМП Для достижения заданной точности установки СМП могут применяться следующие схемы базирования: Установочная оправка Установочные ролики Установочная плита та и та r Pi Корпус фрезы Для фрез диаметром до 160 мм. Базирование фрез с адаптером осуществляется на специальной оправке. Возможность установки и регулирования СМП на фрезе в сборе с адаптером. Для фрез диаметром свыше 200 мм. Высокая технологичность установки СМП благодаря 3 направляющим роликам возможность точного регулирования. Установочная плита Подходит для небольших фрез благодаря простой структуре Нет необходимости снимать фрезу со станка, замену возможно производить примо на станке Плиту следует изготовить самостоятельно Рекомендации по установке СМП с применением установочной оправки или установочных роликов. 1. Очистите инструмент и приспособление. 2. Установите индикатор на необходимую для измерений высоту. 3. Установите каждую пластину в гнездо и закрепите с усилием 2N.m. 4. Проведите измерения при помощи часового индикатора. 5. Определите общее биение 6. Пластины, не попадающие в допуск (для черновой обработки 10 20 мкм, для чистовой обработки 5 10мкм.) необходимо переустановить. 7. Закрепите пластины с усилием 7-8N.m. 8. Окончательно измерьте биение пластин. Примечание) Если винт затянуть слишком сильно, то это может увеличить биение из за деформации фрезы. Для более точного зажима используйте динамометрический ключ. адаптеры(02ОО-045О) m i\ 0de 0di 0da Обозначение 0D 0d 0di 0d2 0d3 0d4 0d5 0C 0Ci 0C2 N Диаметр рфрезы APR 200 180 47.625 26 18 80 120 101.6 - 4 0200 250 230 47.625 26 18 120 170 101.6 - 4 0250 315 295 47.625 26 18 32 22 180 230 101.6 177.8 6 0315 355 335 63.50 26 18 32 22 220 270 101.6 177.8 6 0355 400 370 63.50 26 18 32 22 250 300 101.6 177.8 8 0400 450 420 63.50 26 18 32 22 300 350 101.6 177.8 8 0450 Фрезерование 298 E Технические характеристики фрез серии High feed Cutter Обработка с высокими подачами чугунов и легированных сталей.
