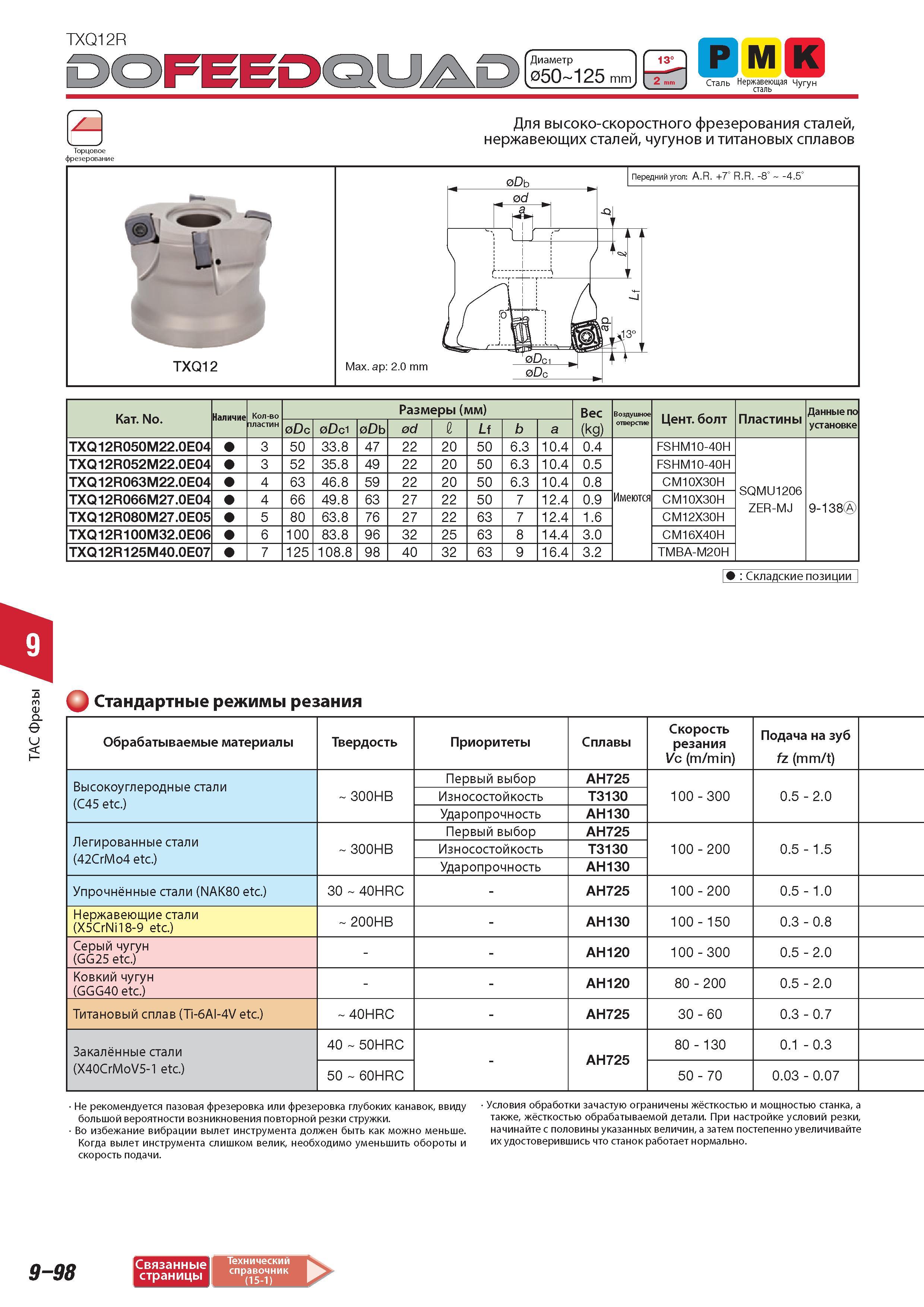

Фрезы Tungaloy TXQ12R FEEDQUAD Диаметр 50 125 mm 13 P к Сталь Нержавеющая Чугун сталь Торцовое фрезерование Для высокоскоростного фрезерования сталей нерж

Фрезы Tungaloy TXQ12R FEEDQUAD Диаметр 50 125 mm 13 P к Сталь Нержавеющая Чугун сталь Торцовое фрезерование Для высокоскоростного фрезерования сталей нержавеющих сталей чугунов и титановых сплавов TXQ12 Max. ap 2.0 mm Передний угол A.R. +7 R.R. -8 4.5 Категория Наличие Количество пластин Размеры (мм) Вес (kg) Воздушное отверстие Центральный болт Пластины Данные по установке Dc 0Dci 0Db d r Lf b a TXQ12R050M22.0E04 3 50 33.8 47 22 20 50 6.3 10.4 0.4 Имеются FSHM10-40H SQMU1206 ZER-MJ 9-138 TXQ12R052M22.0E04 3 52 35.8 49 22 20 50 6.3 10.4 0.5 FSHM10-40H TXQ12R063M22.0E04 4 63 46.8 59 22 20 50 6.3 10.4 0.8 CM10X30H TXQ12R066M27.0E04 4 66 49.8 63 27 22 50 7 12.4 0.9 CM10X30H TXQ12R080M27.0E05 5 80 63.8 76 27 22 63 7 12.4 1.6 CM12X30H TXQ12R100M32.0E06 6 100 83.8 96 32 25 63 8 14.4 3.0 CM16X40H TXQ12R125M40.0E07 7 125 108.8 98 40 32 63 9 16.4 3.2 TMBA-M20H Складские позиции Q Стандартные режимы резания Обрабатываемые материалы Твердость Приоритеты Сплавы Скорость резания Vc (m/min) Подача на зуб fz (mm/t) Высокоуглеродные стали (C45 etc.) 300HB Первый выбор AH725 100 - 300 0.5 - 2.0 Износостойкость T3130 Ударопрочность AH130 Легированные стали (42CrMo4 etc.) 300HB Первый выбор AH725 100 - 200 0.5 - 1.5 Износостойкость T3130 Ударопрочность AH130 Упрочнённые стали (NAK80 etc.) 30 40HRC - AH725 100 - 200 0.5 - 1.0 Нержавеющие стали (X5CrNi18-9 etc.) 200HB - AH130 100 - 150 0.3 - 0.8 Серый чугун (GG25 etc.) AH120 100 - 300 0.5 - 2.0 Ковкий чугун (GGG40 etc.) AH120 80 - 200 0.5 - 2.0 Титановый сплав (Ti-6AI-4V etc.) 40HRC - AH725 30 - 60 0.3 - 0.7 Закалённые стали (X40CrMoV5-1 etc.) 40 50HRC - AH725 80 - 130 0.1 - 0.3 50 60HRC 50 - 70 0.03 - 0.07 Не рекомендуется пазовая фрезеровка или фрезеровка глубоких канавок ввиду большой вероятности возникновения повторной резки стружки. Во избежание вибрации вылет инструмента должен быть как можно меньше. Когда вылет инструмента слишком велик необходимо уменьшить обороты и скорость подачи. Условия обработки зачастую ограничены жёсткостью и мощностью станка а также жёсткостью обрабатываемой детали. При настройке условий резки начинайте с половины указанных величин а затем постепенно увеличивайте их удостоверившись что станок работает нормально. 9-98 Связанные страницы
