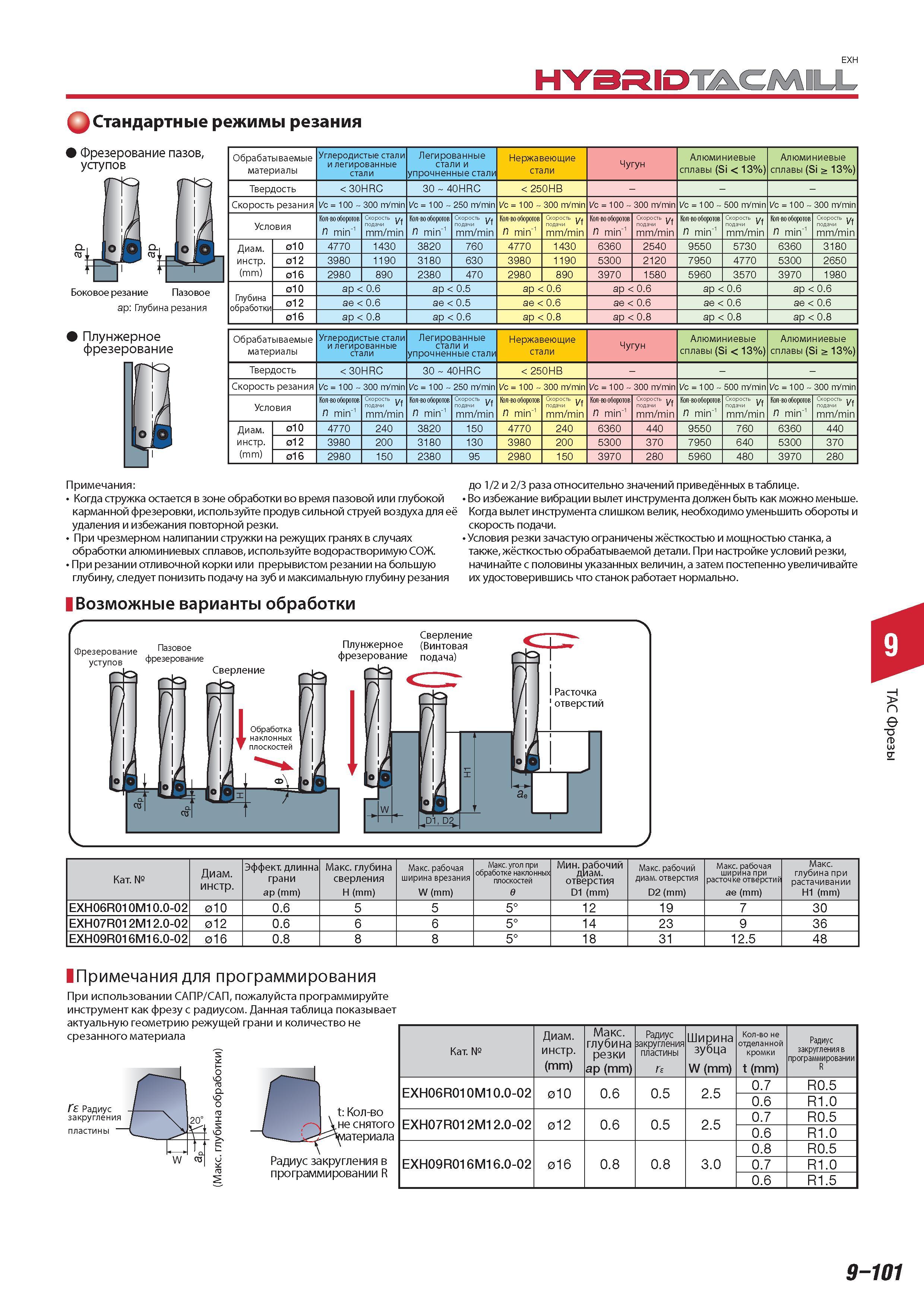

Стандартные режимы резания Tungaloy Фрезерование пазов уступов Боковое резание Пазовое ар Глубина резания Плунжерное фрезерование Обрабатываемые материалы Углеродистые стали и легированные стали Легированные стали и упрочненные стали Нержавеющие стали Чугун Алюминиевые сплавы (Si 13%) Алюминиевые сплавы (Si 13%) Твердость 30HRC 30 40HRC 250HB - Скорость резания Vc 100 300 m/min Vc 100 250 m/min Vc 100 300 m/min Vc 100 300 m/min Vc 100 500 m/min Vc 100 300 m/min Условия Количество оборотов n min-1 Скорост V подачи mm /min Количество оборотов n min-1 Скорость Vf подачи 1 mm /min Количество оборотов n min-1 Ск ор ос ть Vf подачи mm /min Количество оборотов n min-1 С коро сть Vf подачи mm /min Количество оборотов n min-1 Скорость Vf подачи mm /min Количество оборотов n min-1 Скоро сть Vf подачи mm /min Диаметр инструмента (mm) 010 4770 1430 3820 760 4770 1430 6360 2540 9550 5730 6360 3180 012 3980 1190 3180 630 3980 1190 5300 2120 7950 4770 5300 2650 016 2980 890 2380 470 2980 890 3970 1580 5960 3570 3970 1980 Глубина обработки 010 ар 0.6 ар 0.5 ар 0.6 ар 0.6 ар 0.6 ар 0.6 012 ае 0.6 ае 0.5 ае 0.6 ае 0.6 ае 0.6 ае 0.6 016 ар 0.8 ар 0.6 ар 0.8 ар 0.8 ар 0.8 ар 0.8 Обрабатываемые материалы Углеродистые стали и легированные стали Легированные стали и упрочненные стали Нержавеющие стали Чугун Алюминиевые сплавы (Si 13%) Алюминиевые сплавы (Si 13%) Твердость 30HRC 30 40HRC 250HB - Скорость резания Vc 100 300 m/min Vc 100 250 m/min Vc 100 300 m/min Vc 100 300 m/min Vc 100 500 m/min Vc 100 300 m/min Условия Количество оборотов n min-1 Скорость V подач и mm /min Количество оборотов n min-1 Скорость Vf подачи 1 mm /min Количество оборотов n min-1 Ск орос ть Vf подачи 1 mm /min Количество оборотов n min-1 Скоро сть V подачи mm /min Количество оборотов n min-1 Серость Vf подачи mm /min Количество оборотов n min-1 Ярость Vf подачи 1 mm /min Диаметр инструмента (mm) 010 4770 240 3820 150 4770 240 6360 440 9550 760 6360 440 012 3980 200 3180 130 3980 200 5300 370 7950 640 5300 370 016 2980 150 2380 95 2980 150 3970 280 5960 480 3970 280 Примечания Когда стружка остается в зоне обработки во время пазовой или глубокой карманной фрезеровки используйте продув сильной струей воздуха для её удаления и избежания повторной резки. При чрезмерном налипании стружки на режущих гранях в случаях обработки алюминиевых сплавов используйте водорастворимую СОЖ. При резании отливочной корки или прерывистом резании на большую глубину следует понизить подачу на зуб и максимальную глубину резания Возможные варианты обработки до 1 2 и 2 3 раза относительно значений приведённых в таблице. Во избежание вибрации вылет инструмента должен быть как можно меньше. Когда вылет инструмента слишком велик необходимо уменьшить обороты и скорость подачи. Условия резки зачастую ограничены жёсткостью и мощностью станка а также жёсткостью обрабатываемой детали. При настройке условий резки начинайте с половины указанных величин а затем постепенно увеличивайте их удостоверившись что станок работает нормально. EXH Категория Диаметр инструмента Эффект. длинна грани ар (mm) Максимальная глубина сверления H (mm) Максимальная рабочая ширина врезания W (mm) Максимальная угол при обработке наклонных плоскостей в Мин. рабочий диам. отверстия D1 (mm) Максимальная рабочий диам.отверстия D2 (mm) Максимальная рабочая ширина при расточке отверстий ae (mm) Максимальная глубина при растачивании H1 (mm) EXH06R010M10.0-02 010 0.6 5 5 5 12 19 7 30 EXH07R012M12.0-02 012 0.6 6 6 5 14 23 9 36 EXH09R016M16.0-02 016 0.8 8 8 5 18 31 12.5 48 Примечания для программирования При использовании САПР САП пожалуйста программируйте инструмент как фрезу с радиусом. Данная таблица показывает актуальную геометрию режущей грани и количество не срезанного материала t Количество не снятого атериала Радиус закругления в программировании R Категория Диаметр инструмента (mm) Максимальная глубина резки ар (mm) Радиус закругления пластины Ширина зубца W (mm) Количество не отделанной кромки t (mm) Радиус закругления в программировании EXH06R010M10.0-02 010 0.6 0.5 2.5 0.7 R0.5 0.6 R1.0 EXH07R012M12.0-02 012 0.6 0.5 2.5 0.7 R0.5 0.6 R1.0 EXH09R016M16.0-02 016 0.8 0.8 3.0 0.8 R0.5 0.7 R1.0 0.6 R1.5 9-101 ТАС Фрезы
