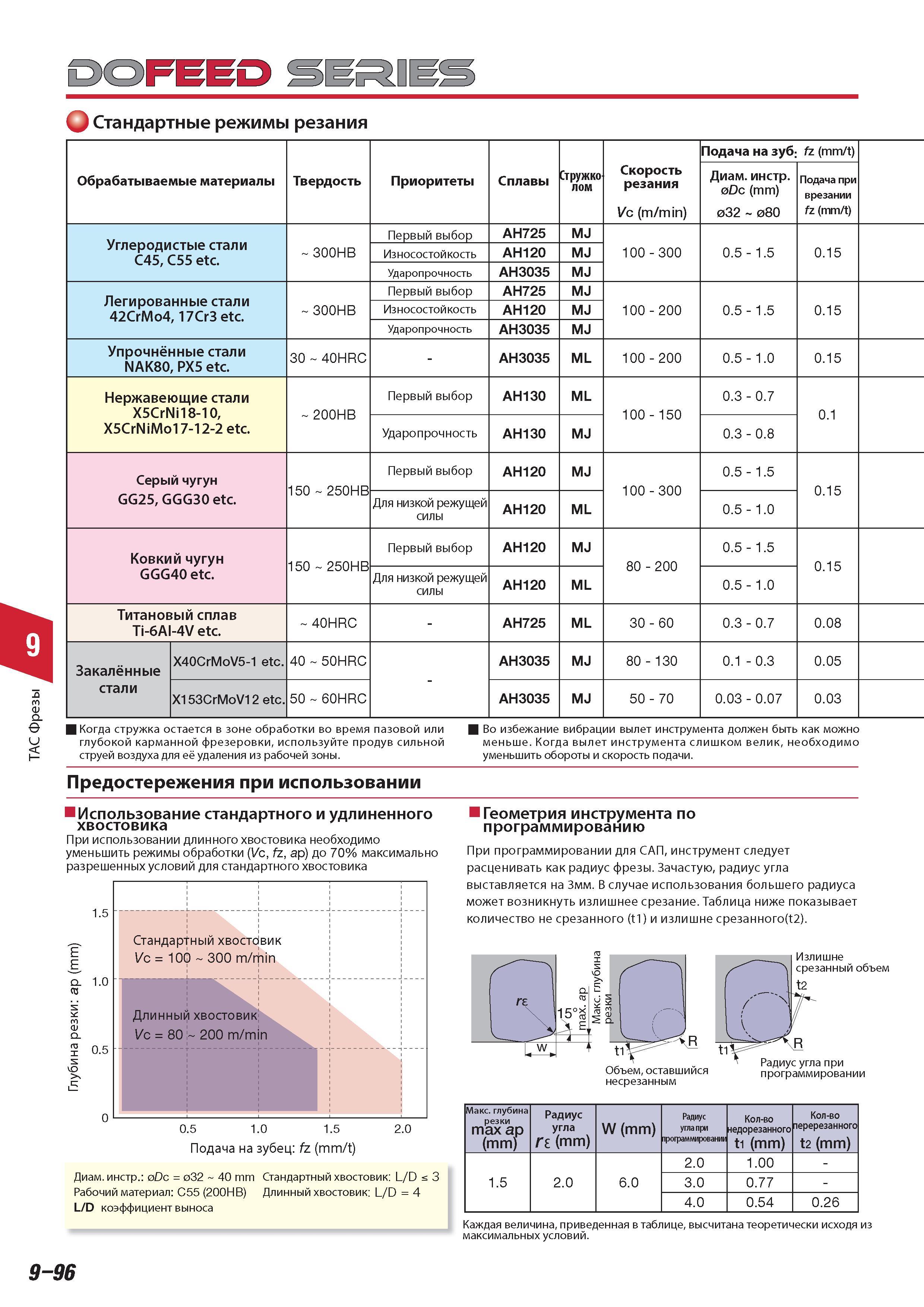

Фрезы Tungaloy FEED ТАС Стандартные режимы резания Обрабатываемые материалы Твердость Приоритеты Сплавы С 5 Скорость резания Vc (m/min) Подача на зуб fz (mm/t) Диаметр инструмента Dc (mm) 032 080 Подача при врезании fz (mm/t) Углеродистые стали C45 C55 etc. 300HB Первый выбор AH725 MJ 100 - 300 0.5 - 1.5 0.15 Износостойкость AH120 MJ Ударопрочность AH3035 MJ Легированные стали 42CrMo4 17Cr3 etc. 300HB Первый выбор AH725 MJ 100 - 200 0.5 - 1.5 0.15 Износостойкость AH120 MJ Ударопрочность AH3035 MJ Упрочнённые стали NAK80 PX5 etc. 30 40HRC - AH3035 ML 100 - 200 0.5 - 1.0 0.15 Нержавеющие стали X5CrNi18-10 X5CrNiMo17-12-2 etc. 200HB Первый выбор AH130 ML 100 - 150 0.3 - 0.7 0.1 Ударопрочность AH130 MJ 0.3 - 0.8 Серый чугун GG25 GGG30 etc. 150 250HB Первый выбор AH120 MJ 100 - 300 0.5 - 1.5 0.15 Для низкой режущей силы AH120 ML 0.5 - 1.0 Ковкий чугун GGG40 etc. 150 250HB Первый выбор AH120 MJ 80 - 200 0.5 - 1.5 0.15 Для низкой режущей силы AH120 ML 0.5 - 1.0 Титановый сплав Ti-6AI-4V etc. 40HRC - AH725 ML 30 - 60 0.3 - 0.7 0.08 Закалённые стали X40CrMoV5-1 etc. 40 50HRC - AH3035 MJ 80 - 130 0.1 - 0.3 0.05 X153CrMoV12 etc. 50 60HRC AH3035 MJ 50 - 70 0.03 - 0.07 0.03 Когда стружка остается в зоне обработки во время пазовой или глубокой карманной фрезеровки используйте продув сильной струей воздуха для её удаления из рабочей зоны. Во избежание вибрации вылет инструмента должен быть как можно меньше. Когда вылет инструмента слишком велик необходимо уменьшить обороты и скорость подачи. Предостережения при использовании Использование стандартного и удлиненного хвостовика При использовании длинного хвостовика необходимо уменьшить режимы обработки (Vc fz ap) до 70% максимально разрешенных условий для стандартного хвостовика Геометрия инструмента по программированию При программировании для САП инструмент следует расценивать как радиус фрезы. Зачастую радиус угла выставляется на 3мм. В случае использования большего радиуса может возникнуть излишнее срезание. Таблица ниже показывает количество не срезанного (t1) и излишне срезанного 2). Излишне срезанный объем t2 а CD 1.5 4- w 1 t1 Объем оставшийся несрезанным Радиус угла при программировании Подача на зубец fz (mm/t) Диаметр инструмента Dc 032 40 mm Стандартный хвостовик L/D s 3 Рабочий материал C55 (200HB) Длинный хвостовик L/D 4 L/D коэффициент выноса Максимальная глубина резки max ap (mm) Радиус угла (mm) W (mm) Радиус угла при программировании Количество недорезанного ti (mm) Количество перерезанного t2 (mm) 1.5 2.0 6.0 2.0 1.00 - 3.0 0.77 - 4.0 0.54 0.26 Каждая величина приведенная в таблице высчитана теоретически исходя из максимальных условий. 9-96
