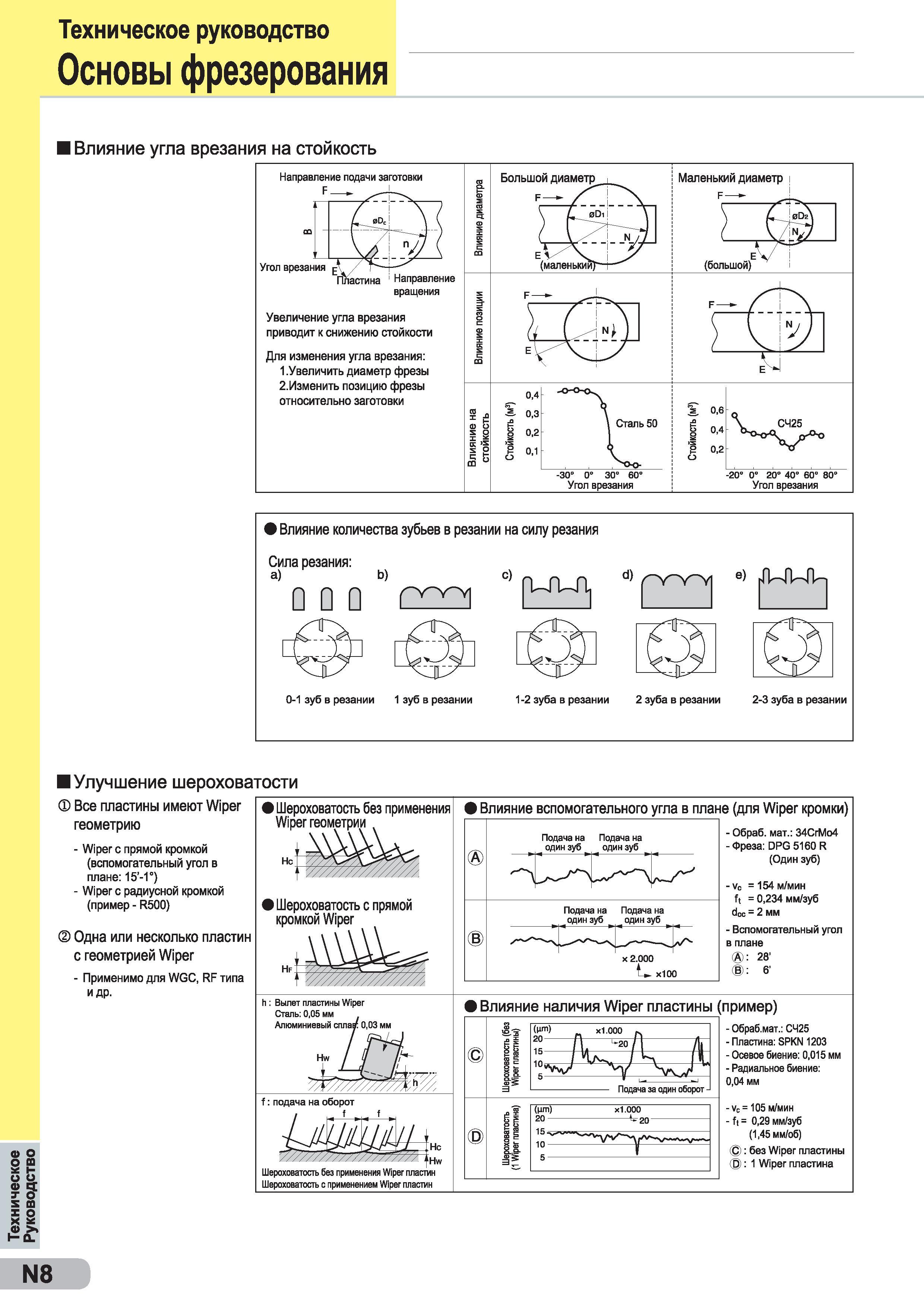

Фрезы с неперетачиваемыми сменными пластинами из твердых сплавов и сверхтвердых режущих материалов Влияние угла врезания на стойкость инструмента _ Техническое Руководство Техническое руководство Основы фрезерования Влияние угла врезания на стойкость Направление подачи заготовки F Угол врезания Направление вращения Увеличение угла врезания приводит к снижению стойкости Для изменения угла врезания: 1 .Увеличить диаметр фрезы 2.Изменить позицию фрезы относительно заготовки 1 f | сХ N /7- <5 е‘ч V Большой диаметр (маленький " Сталь 50 -30° 0° 30° 60° Угол врезания Маленький диаметр F (большой) £ о Угол врезания Влияние количества зубьев в резании на силу резания Сила резания: а) ь) Ь) с) П П П d) Q Q Q COOi ыии1 I 0-1 зуб в резании 1 зуб в резании 1 -2 зуба в резании 2 зуба в резании 2-3 зуба в резании I Улучшение шероховатости ) Все пластины имеют Wiper геометрию - Wiper с прямой кромкой (вспомогательный угол в плане: 15’-1°) - Wiper с радиусной кромкой (пример - R500) ) Одна или несколько пластин с геометрией Wiper - Применимо для WGC, RF типа и др. Шероховатость без применения Wiper геометрии Шероховатость с прямой кромкой Wiper h : Вылет пластины Wiper Сталь: 0,05 мм Алюминиевый сплай 0,03 мм f: подача на оборот f f Шероховатость без применения Wiper пластин Шероховатость с применением Wiper пластун Влияние вспомогательного угла в плане (для Wiper кромки) Подача на один зуб Подача на один зуб Подача на Подача на один зуб один зуб х100 Ii га II (nm) Х1.000 20 S Подача за один оборот - Обраб. мат.: 34СгМо4 -Фреза: DPG 5160 R (Один зуб) -vc =154 м/мин ft = 0,234 мм/зуб doc 2 мм - Вспомогательный угол в плане >: 28' (В): 6' ) Влияние наличия Wiper пластины пример) - Обраб.мат.: СЧ25 - Пластина: SPKN 1203 - Осевое биение: 0,015 мм - Радиальное биение: 0,04 мм - vc = 105 м/мин - ft = 0,29 мм/зуб (1,45 мм/об) С : без Wiper пластины (D): 1 Wiper пластина N8
