Фрезы Korloy со сменными режущими пластинами High feed cutter PNH4000/5000

Фрезы Korloy со сменными режущими пластинами High feed cutter PNH4000/5000

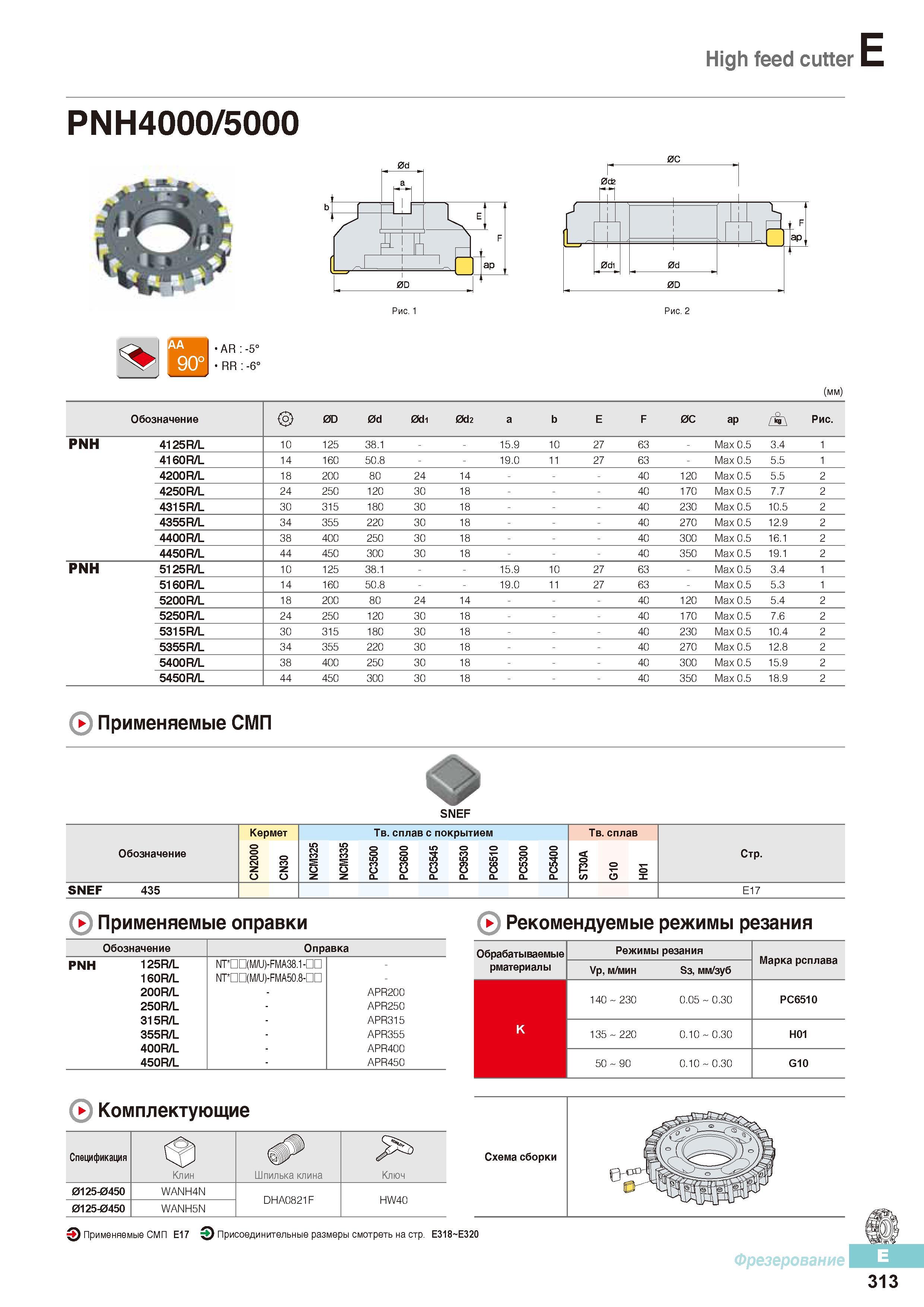

Фрезы Korloy со сменными режущими пластинами High feed cutter PNH4000/5000 _ AR :-5° RR -6° Обозначение 0D 0d 0d1 0d2 a b E F 0C ap Рис. PNH 4125R/L 10 125 38.1 15.9 10 27 63 - Max 0.5 3.4 1 4160R/L 14 160 50.8 19.0 11 27 63 - Max 0.5 5.5 1 4200R/L 18 200 80 24 14 - 40 120 Max 0.5 5.5 2 4250R/L 24 250 120 30 18 - 40 170 Max 0.5 7.7 2 4315R/L 30 315 180 30 18 - 40 230 Max 0.5 10.5 2 4355R/L 34 355 220 30 18 - 40 270 Max 0.5 12.9 2 4400R/L 38 400 250 30 18 - 40 300 Max 0.5 16.1 2 4450R/L 44 450 300 30 18 - 40 350 Max 0.5 19.1 2 PNH 5125R/L 10 125 38.1 15.9 10 27 63 - Max 0.5 3.4 1 5160R/L 14 160 50.8 19.0 11 27 63 - Max 0.5 5.3 1 5200R/L 18 200 80 24 14 - 40 120 Max 0.5 5.4 2 5250R/L 24 250 120 30 18 - 40 170 Max 0.5 7.6 2 5315R/L 30 315 180 30 18 - 40 230 Max 0.5 10.4 2 5355R/L 34 355 220 30 18 - 40 270 Max 0.5 12.8 2 5400R/L 38 400 250 30 18 - 40 300 Max 0.5 15.9 2 5450R/L 44 450 300 30 18 - 40 350 Max 0.5 18.9 2 Применяемые СМП SNEF Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 PC3500 PC3600 PC3545 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 Стр. SNEF 435 Е17 ( Применяемые оправки ( Рекомендуемые режимы резания Обозначение Оправка PNH 125R/L NT DD(M/U)-FMA38.1-nn - 160R/L NT m(M/U)-FMA50.8-m - 200R/L APR20C 250R/L APR25C 315R/L APR315 355R/L APR355 400R/L APR400 450R/L APR450 Обрабатываемые Режимы резания Марка рсплава рматериалы Vp, м/мин S3, мм/зуб 140 230 0.05 0.30 PC6510 K 135 220 0.10 0.30 H01 50 90 0.10 0.30 G10 ( Комплектующие Спецификация Клин Шпилька клина Ключ 0125-0450 WANH4N DHA0821F HW40 0125-0450 WANH5N Применяемые СМП E17 Присоединительныеразмерысмотретьнастр. E318 E320 Фрезерование 313
