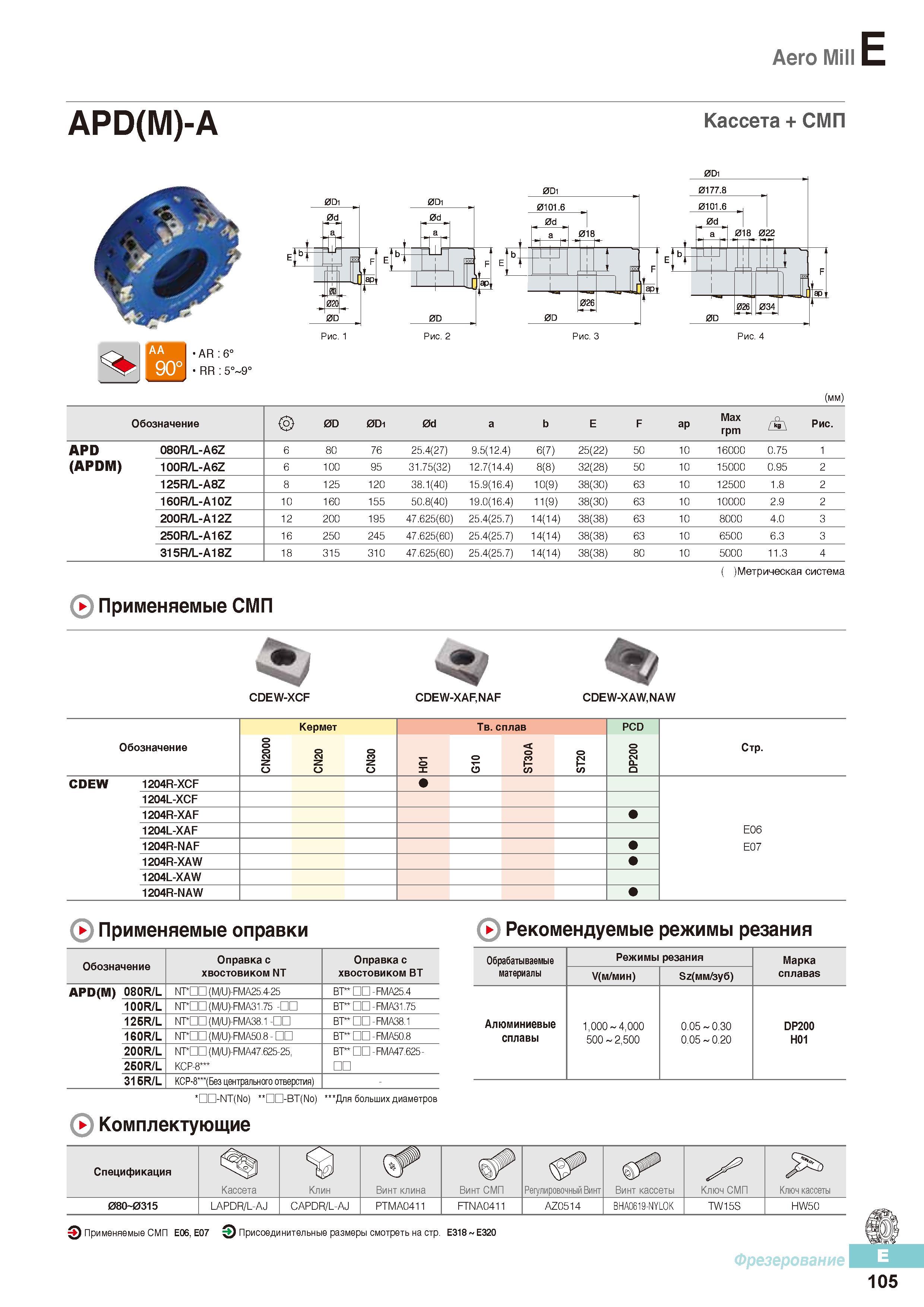

Фрезы Korloy с СРП Aero Mill APD(M)-A _ Кассета + СМП Г1 0D & j v (mm) Обозначение 0D 0D1 0d a b E F ap Max rpm f \ Рис. APD 080R/L-A6Z 6 80 76 25.4(27) 9.5(12.4) 6(7) 25(22) 50 10 16000 0.75 1 (APDM) 100R/L-A6Z 6 100 95 31.75(32) 12.7(14.4) 8(8) 32(28) 50 10 15000 0.95 2 125R/L-A8Z 8 125 120 38.1(40) 15.9(16.4) 10(9) 38(30) 63 10 12500 1.8 2 160R/L-A10Z 10 160 155 50.8(40) 19.0(16.4) 11(9) 38(30) 63 10 10000 2.9 2 200R/L-A12Z 12 200 195 47.625(60) 25.4(25.7) 14(14) 38(38) 63 10 8000 4.0 3 250R/L-A16Z 16 250 245 47.625(60) 25.4(25.7) 14(14) 38(38) 63 10 6500 6.3 3 315R/L-A18Z 18 315 310 47.625(60) 25.4(25.7) 14(14) 38(38) 80 10 5000 11.3 4 Метрическая система Применяемые СМП CDEW-XCF CDEW-XAF,NAF CDEW-XAW,NAW Обозначение Кермет Твердый сплав PCD Стр. CN2000 со Z Z о X G10 ST30A ST20 DP200 CDEW 1204R-XCF 1204L-XCF 1204R-XAF 1204L-XAF Е06 1204R-NAF E07 1204R-XAW 1204L-XAW 1204R-NAW ( Применяемые оправки ( Рекомендуемые режимы резания Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ APD(M) 080R/L ШИП (M/U)-FMA25.4-25 BT -FMA25.4 100R/L NTHD (M/U)-FMA31.75 - BT -FMA31.75 125R/L NT DD (M/U)-FMA38.1 - BT -FMA38.1 160R/L NT nn (M/U)-FMA50.8 - BT -FMA50.8 200R/L NT nn (M/U)-FMA47.625-25, KCP-8 BT -FMA47.625- 250R/L 315R/L КСР-8 (Без центрального отверстия) Обрабатываемые Режимы резания Марка материалы V(m/mhh) Sz(мм/зy6) сплавав Алюминиевые 1,000-4,000 0.05-0.30 DP200 сплавы 500 2,500 0.05-0.20 H01 ‘ -NT(No) DD-BT(No) Для большихдиаметров ( Комплектующие Спецификация (7 Кассета Клин Винт клина Винт СМП Регулировочный Винт Винт кассеты Ключ СМП Ключ кассеты 080-0315 LAPDR/L-AJ CAPDR/L-AJ PTMA0411 FTNA0411 AZ0514 BHAQ619-NYLOK TW15S HW50 Применяемые СМП Е06, Е07 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование 105
