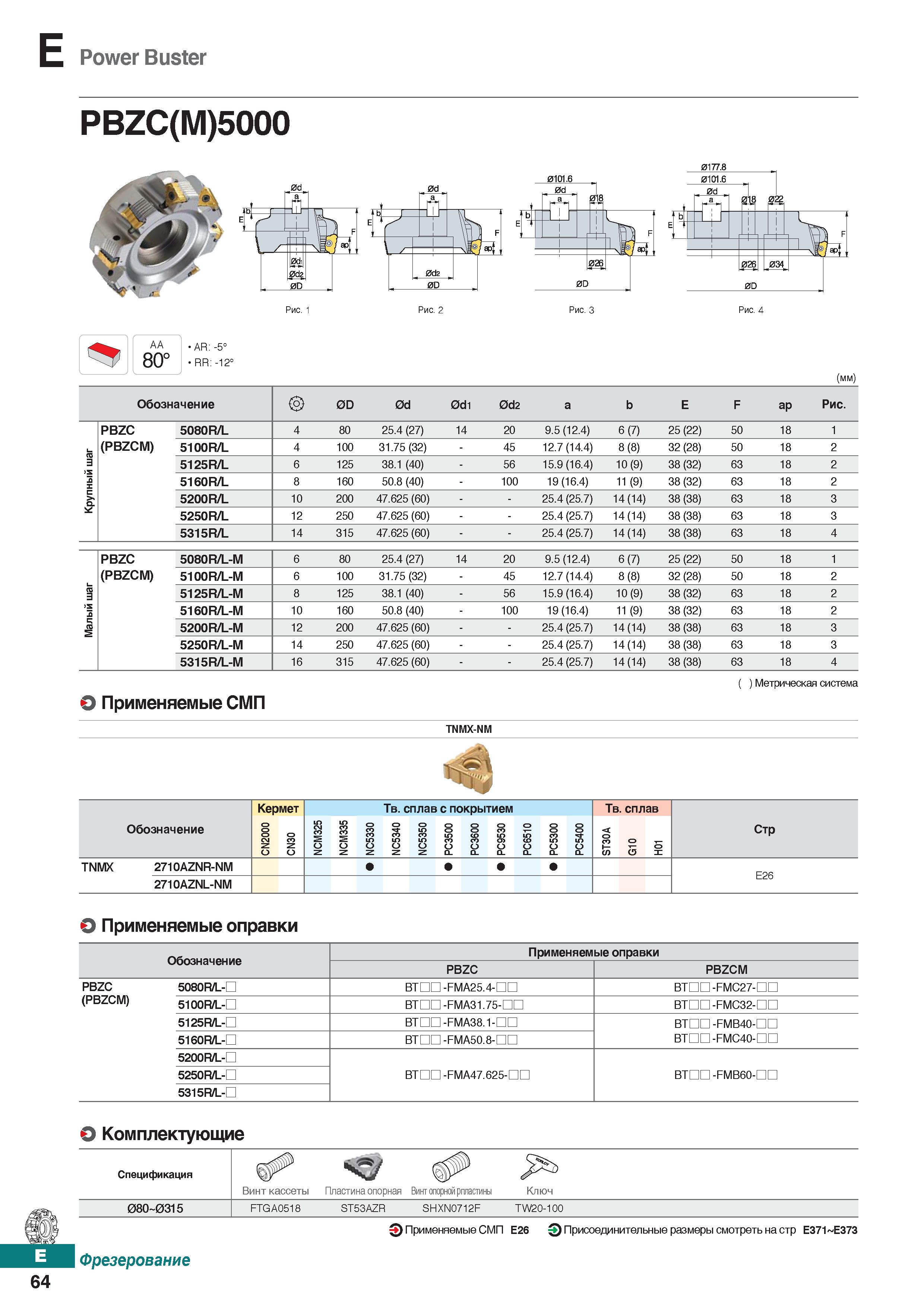

Фрезы Korloy Power Buster PBZC(M)5000

Фрезы Korloy Power Buster PBZC(M)5000

Фрезы Korloy Power Buster PBZC(M)5000 _ AA 80° AR: -5° RR: -12° (mm) Обозначение 0D 0d 0di 0d2 a b E F ap Рис. PBZC 5080R/L 4 80 25.4 (27) 14 20 9.5(12.4) 6(7) 25 (22) 50 18 1 Крупный шаг (PBZCM) 5100R/L 4 100 31.75(32) - 45 12.7(14.4) 8(8) 32 (28) 50 18 2 5125R/L 6 125 38.1 (40) - 56 15.9(16.4) 10(9) 38 (32) 63 18 2 5160R/L 8 160 50.8 (40) - 100 19(16.4) 11(9) 38 (32) 63 18 2 5200R/L 10 200 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 18 3 5250R/L 12 250 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 18 3 5315R/L 14 315 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 18 4 PBZC 5080R/L-M 6 80 25.4 (27) 14 20 9.5(12.4) 6(7) 25 (22) 50 18 1 Малый шаг (PBZCM) 5100R/L-M 6 100 31.75(32) - 45 12.7(14.4) 8(8) 32 (28) 50 18 2 5125R/L-M 8 125 38.1 (40) - 56 15.9(16.4) 10(9) 38 (32) 63 18 2 5160R/L-M 10 160 50.8 (40) - 100 19(16.4) 11(9) 38 (32) 63 18 2 5200R/L-M 12 200 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 18 3 5250R/L-M 14 250 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 18 3 5315R/L-M 16 315 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 18 4 ) Метрическая система Применяемые сменные режущие пластины (СМП) TNMX-NM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 NC5330 NC5340 NC5350 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 Стр TNMX 2710AZNR-NM Е26 2710AZNL-NM Применяемые оправки Обозначение Применяемые оправки PBZC PBZCM PBZC 5080R/L-D ВТПП -FMA25.4-DD ВТШ-FMC27-DD (PBZCM) 5100R/L-D ВТПП -FMA31.75-CO ВТПП-FMC32-DD 5125R/L-D ВТШ -FMA38.1-HO ВТПП -FMB40-DD 5160R/L-D ВТШ -FMA50.8-HO ВТПП-FMC40-nn 5200R/L-D 5250R/L-D ВТШ -FMA47.625-DD ВТПП -FMB60-nn 5315R/L-D Комплектующие Спецификация Винт кассеты Пластина опорная Винт опорной рпластины Ключ 08О 0315 FTGA0518 ST53AZR SHXN0712F TW20-100 Фрезерование 64 Применяемые сменные режущие пластины (СМП) E26 Присоединительные размеры смотреть на стр E371 E373
