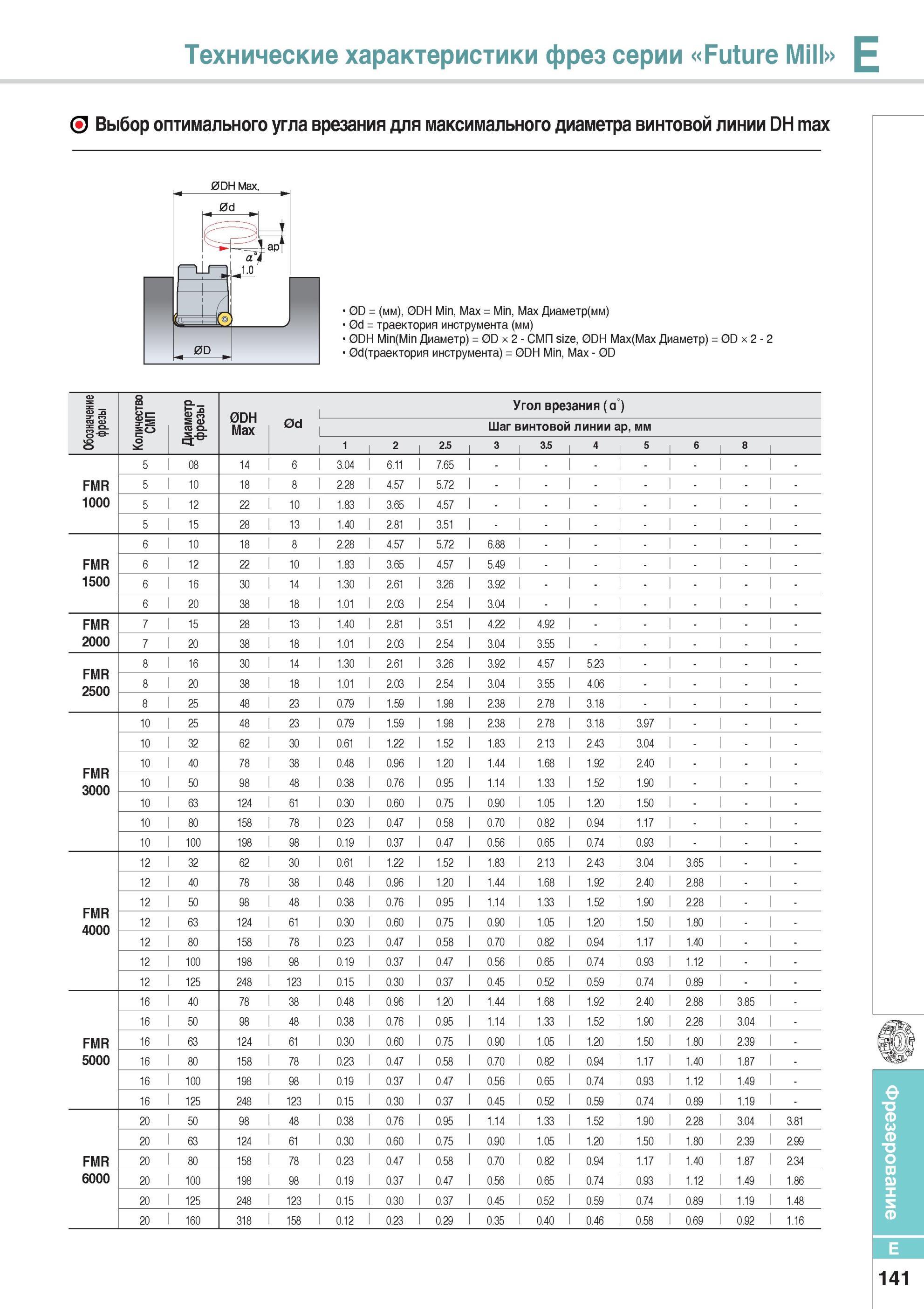

Фрезы Korloy по металлу Выбор оптимального угла врезания для максимального диаметра винтовой линии _ DH max 0DH Мах. 0D = (мм), 0DH Min, Max = Min, Max Диаметр(мм) 0d = траектория инструмента (мм) 0DH Min(Min Диаметр) = 0D х 2 - СмП size, 0DH Max(Max Диаметр) = 0D х 2 - 2 0d (траектория инструмента) = 0DH Min, Max - 0D Обозначение фрезы с <и /ппи Угол врезания (а) S О а. Max 0d Шаг винтовой линии ap, мм 1 2 2.5 3 3.5 4 5 6 8 FMR 1000 5 08 14 6 3.04 6.11 7.65 5 10 18 8 2.28 4.57 5.72 5 12 22 10 1.83 3.65 4.57 5 15 28 13 1.40 2.81 3.51 FMR 1500 6 10 18 8 2.28 4.57 5.72 6.88 6 12 22 10 1.83 3.65 4.57 5.49 6 16 30 14 1.30 2.61 3.26 3.92 6 20 38 18 1.01 2.03 2.54 3.04 FMR 2000 7 15 28 13 1.40 2.81 3.51 4.22 4.92 7 20 38 18 1.01 2.03 2.54 3.04 3.55 FMR 2500 8 16 30 14 1.30 2.61 3.26 3.92 4.57 5.23 8 20 38 18 1.01 2.03 2.54 3.04 3.55 4.06 8 25 48 23 0.79 1.59 1.98 2.38 2.78 3.18 FMR 3000 10 25 48 23 0.79 1.59 1.98 2.38 2.78 3.18 3.97 10 32 62 30 0.61 1.22 1.52 1.83 2.13 2.43 3.04 10 40 78 38 0.48 0.96 1.20 1.44 1.68 1.92 2.40 10 50 98 48 0.38 0.76 0.95 1.14 1.33 1.52 1.90 10 63 124 61 0.30 0.60 0.75 0.90 1.05 1.20 1.50 10 80 158 78 0.23 0.47 0.58 0.70 0.82 0.94 1.17 10 100 198 98 0.19 0.37 0.47 0.56 0.65 0.74 0.93 FMR 4000 12 32 62 30 0.61 1.22 1.52 1.83 2.13 2.43 3.04 3.65 12 40 78 38 0.48 0.96 1.20 1.44 1.68 1.92 2.40 2.88 12 50 98 48 0.38 0.76 0.95 1.14 1.33 1.52 1.90 2.28 12 63 124 61 0.30 0.60 0.75 0.90 1.05 1.20 1.50 1.80 12 80 158 78 0.23 0.47 0.58 0.70 0.82 0.94 1.17 1.40 12 100 198 98 0.19 0.37 0.47 0.56 0.65 0.74 0.93 1.12 12 125 248 123 0.15 0.30 0.37 0.45 0.52 0.59 0.74 0.89 FMR 5000 16 40 78 38 0.48 0.96 1.20 1.44 1.68 1.92 2.40 2.88 3.85 16 50 98 48 0.38 0.76 0.95 1.14 1.33 1.52 1.90 2.28 3.04 16 63 124 61 0.30 0.60 0.75 0.90 1.05 1.20 1.50 1.80 2.39 16 80 158 78 0.23 0.47 0.58 0.70 0.82 0.94 1.17 1.40 1.87 16 100 198 98 0.19 0.37 0.47 0.56 0.65 0.74 0.93 1.12 1.49 16 125 248 123 0.15 0.30 0.37 0.45 0.52 0.59 0.74 0.89 1.19 FMR 6000 20 50 98 48 0.38 0.76 0.95 1.14 1.33 1.52 1.90 2.28 3.04 3.81 20 63 124 61 0.30 0.60 0.75 0.90 1.05 1.20 1.50 1.80 2.39 2.99 20 80 158 78 0.23 0.47 0.58 0.70 0.82 0.94 1.17 1.40 1.87 2.34 20 100 198 98 0.19 0.37 0.47 0.56 0.65 0.74 0.93 1.12 1.49 1.86 20 125 248 123 0.15 0.30 0.37 0.45 0.52 0.59 0.74 0.89 1.19 1.48 20 160 318 158 0.12 0.23 0.29 0.35 0.40 0.46 0.58 0.69 0.92 1.16 E 141 Фрезерование Технические характеристики фрез серии Future Mill Фрезы Korloy со сменными режущими пластинами О
