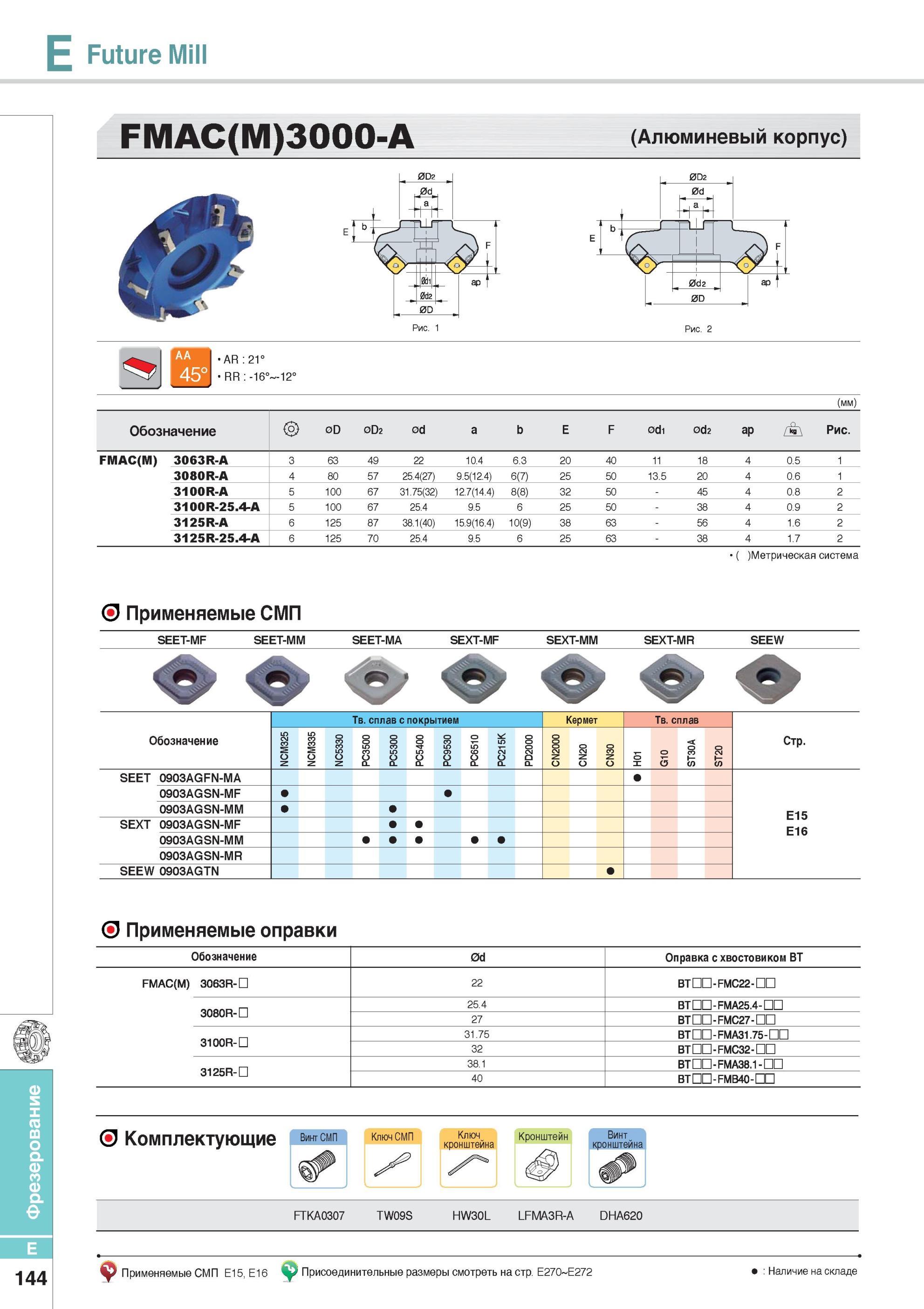

Фрезы Korloy Фрезерование Метрическая система Применяемые СМП _ SEET-MF SEET-MM SEET-MA SEXT-MF SEXT-MM SEXT-MR SEEW Future Mill FMAC(M)3000-A Фрезы Korloy со сменными режущими пластинами NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 (Алюминевый корпус) AR 21° RR -16° -12° (мм) Обозначение 0D 0D2 0d a b E F 0d1 0d2 ap Рис. FMAC(M) 3063R-A 3 63 49 22 10.4 6.3 20 40 11 18 4 0.5 1 3080R-A 4 80 57 25.4(27) 9.5(12.4) 6(7) 25 50 13.5 20 4 0.6 1 3100R-A 5 100 67 31.75(32) 12.7(14.4) 8(8) 32 50 - 45 4 0.8 2 3100R-25.4-A 5 100 67 25.4 9.5 6 25 50 - 38 4 0.9 2 3125R-A 6 125 87 38.1(40) 15.9(16.4) 10(9) 38 63 - 56 4 1.6 2 3125R-25.4-A 6 125 70 25.4 9.5 6 25 63 - 38 4 1.7 2 Обозначение Твердый сплав с покрытием Кермет Твердый сплав Стр. NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC9530 PC6510 PC215K PD2000 2 N C 00 23 NN CC H01 G10 ST30A ST20 SEET 0903AGFN-MA 0903AGSN-MF 0903AGSN-MM E15 SEXT 0903AGSN-MF E16 0903AGSN-MM 0903AGSN-MR SEEW 0903AGTN О Применяемые оправки Обозначение 0d Оправка с хвостовиком BT FMAC(M) 3063R-D 22 ВТ FMC22 3080R- 25.4 ВТ - FMA25.4- 27 ВТ - FMC27 - 3100R- 31.75 ВТ - FMA31.75- 32 ВТ - FMC32 - 3125R- 38.1 ВТПП-РМА38.1-ПП 40 ВТПП-РМВ40-ПП О Комплектующие Винт СМП Ключ СМП Кронштейн FTKA0307 TW09S HW30L LFMA3R-A DHA620 144 -.J Применяемые СМП E15, E16 ...у Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе Рис. 2 E
