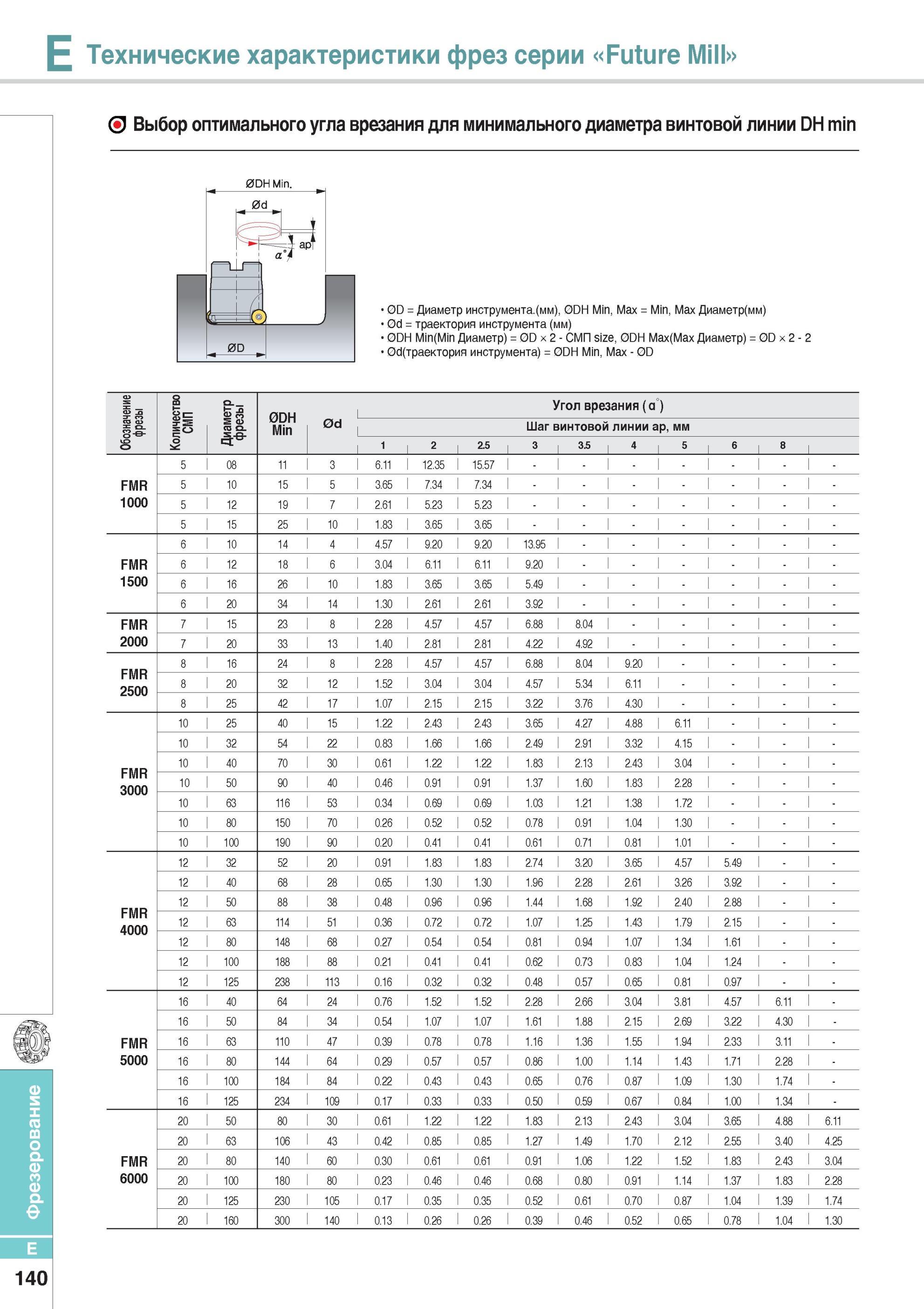

Технические характеристики фрез Korloy серии Future Mill Выбор оптимального угла врезания для минимального диаметра винтовой линии

Технические характеристики фрез Korloy серии Future Mill Выбор оптимального угла врезания для минимального диаметра винтовой линии

Технические характеристики фрез Korloy серии Future Mill Выбор оптимального угла врезания для минимального диаметра винтовой линии _ DH min 0DH Min. 0D = Диаметр инструмента.(мм), 0DH Min, Max = Min, Max Диаметр(мм) 0d = траектория инструмента (мм) 0DH Min(Min Диаметр) = 0D х 2 - Смп size, 0DH Max(Max Диаметр) = 0D х 2 - 2 0d(траектория инструмента) = 0DH Min, Max - 0D Обозначение фрезы с <й (Я /ппи Угол врезания (а ) :2 ме ар и Min 0d Шаг винтовой линии ap, мм 1 2 2.5 3 3.5 4 5 6 8 FMR 1000 5 08 11 3 6.11 12.35 15.57 5 10 15 5 3.65 7.34 7.34 5 12 19 7 2.61 5.23 5.23 5 15 25 10 1.83 3.65 3.65 FMR 1500 6 10 14 4 4.57 9.20 9.20 13.95 6 12 18 6 3.04 6.11 6.11 9.20 6 16 26 10 1.83 3.65 3.65 5.49 6 20 34 14 1.30 2.61 2.61 3.92 FMR 2000 7 15 23 8 2.28 4.57 4.57 6.88 8.04 7 20 33 13 1.40 2.81 2.81 4.22 4.92 FMR 2500 8 16 24 8 2.28 4.57 4.57 6.88 8.04 9.20 8 20 32 12 1.52 3.04 3.04 4.57 5.34 6.11 8 25 42 17 1.07 2.15 2.15 3.22 3.76 4.30 FMR 3000 10 25 40 15 1.22 2.43 2.43 3.65 4.27 4.88 6.11 10 32 54 22 0.83 1.66 1.66 2.49 2.91 3.32 4.15 10 40 70 30 0.61 1.22 1.22 1.83 2.13 2.43 3.04 10 50 90 40 0.46 0.91 0.91 1.37 1.60 1.83 2.28 10 63 116 53 0.34 0.69 0.69 1.03 1.21 1.38 1.72 10 80 150 70 0.26 0.52 0.52 0.78 0.91 1.04 1.30 10 100 190 90 0.20 0.41 0.41 0.61 0.71 0.81 1.01 FMR 4000 12 32 52 20 0.91 1.83 1.83 2.74 3.20 3.65 4.57 5.49 12 40 68 28 0.65 1.30 1.30 1.96 2.28 2.61 3.26 3.92 12 50 88 38 0.48 0.96 0.96 1.44 1.68 1.92 2.40 2.88 12 63 114 51 0.36 0.72 0.72 1.07 1.25 1.43 1.79 2.15 12 80 148 68 0.27 0.54 0.54 0.81 0.94 1.07 1.34 1.61 12 100 188 88 0.21 0.41 0.41 0.62 0.73 0.83 1.04 1.24 12 125 238 113 0.16 0.32 0.32 0.48 0.57 0.65 0.81 0.97 FMR 5000 16 40 64 24 0.76 1.52 1.52 2.28 2.66 3.04 3.81 4.57 6.11 16 50 84 34 0.54 1.07 1.07 1.61 1.88 2.15 2.69 3.22 4.30 16 63 110 47 0.39 0.78 0.78 1.16 1.36 1.55 1.94 2.33 3.11 16 80 144 64 0.29 0.57 0.57 0.86 1.00 1.14 1.43 1.71 2.28 16 100 184 84 0.22 0.43 0.43 0.65 0.76 0.87 1.09 1.30 1.74 16 125 234 109 0.17 0.33 0.33 0.50 0.59 0.67 0.84 1.00 1.34 FMR 6000 20 50 80 30 0.61 1.22 1.22 1.83 2.13 2.43 3.04 3.65 4.88 6.11 20 63 106 43 0.42 0.85 0.85 1.27 1.49 1.70 2.12 2.55 3.40 4.25 20 80 140 60 0.30 0.61 0.61 0.91 1.06 1.22 1.52 1.83 2.43 3.04 20 100 180 80 0.23 0.46 0.46 0.68 0.80 0.91 1.14 1.37 1.83 2.28 20 125 230 105 0.17 0.35 0.35 0.52 0.61 0.70 0.87 1.04 1.39 1.74 20 160 300 140 0.13 0.26 0.26 0.39 0.46 0.52 0.65 0.78 1.04 1.30 E 140 Фрезерование Фрезы Korloy со сменными режущими пластинами E
