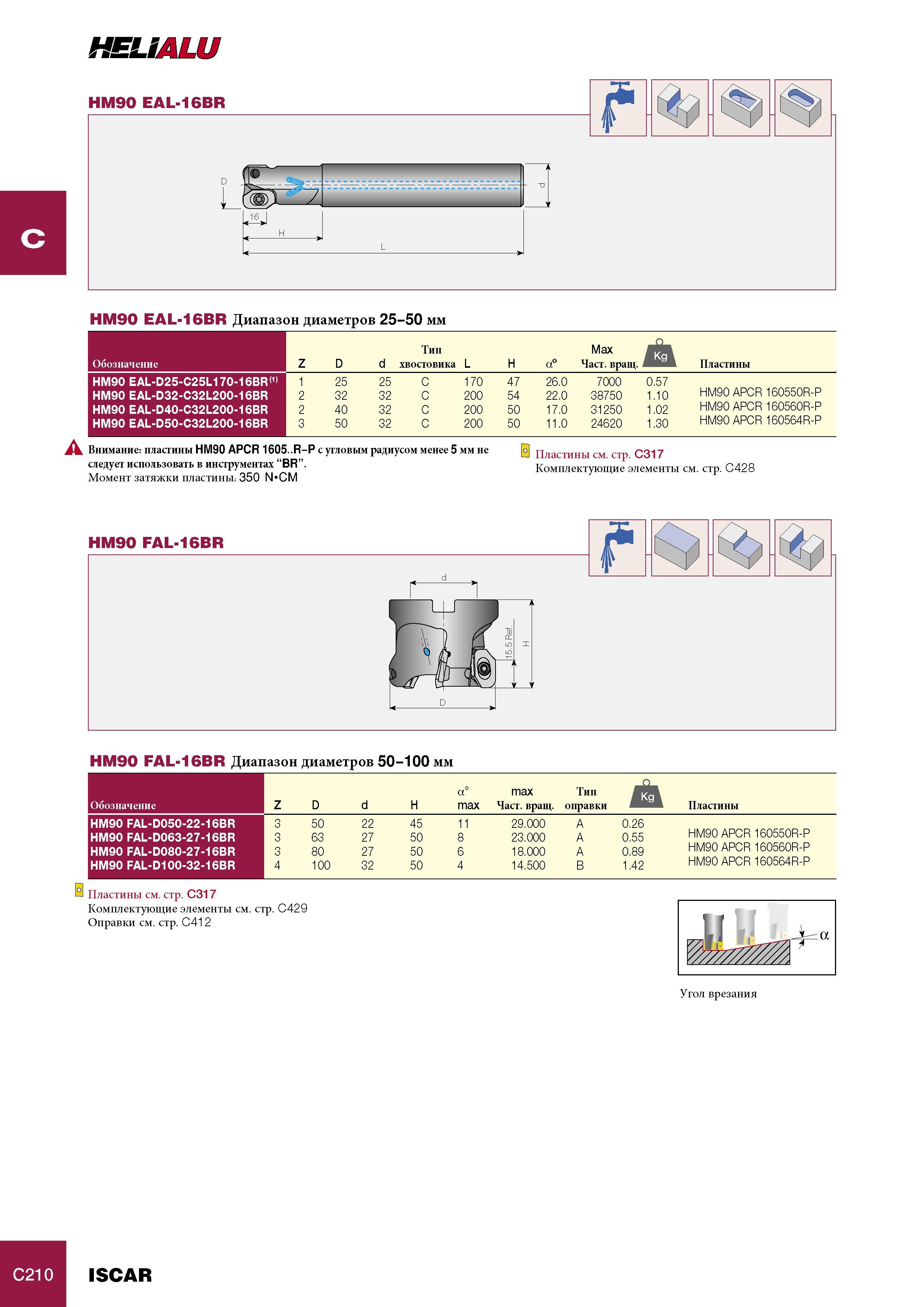

Фрезы Iscar с режущими сменными пластинами HELIALU HM90 EAL-16BR Диапазон диаметров 25-50 мм Обозначение Z D d Тип хвостовика L H а° Max Частота вращения Пластины HM90 EAL-D25-C25L170-16BR'1' 1 25 25 C 170 47 26.0 7000 0.57 HM90 EAL-D32-C32L200-16BR 2 32 32 C 200 54 22.0 38750 1.10 HM90 APCR 160550R-P HM90 EAL-D40-C32L200-16BR 2 40 32 C 200 50 17.0 31250 1.02 HM90 APCR 160560R-P HM90 EAL-D50-C32L200-16BR 3 50 32 C 200 50 11.0 24620 1.30 HM90 APCR 160564R-P Внимание пластины HM90 APCR 1605..R-P с угловым радиусом менее 5 мм не следует использовать в инструментах “BR . Момент затяжки пластины 350 N CM 0 Пластины см. стр. C317 Комплектующие элементы см. стр. C428 HM90 FAL-16BR HM90 FAL-16BR Диапазон диаметров 50-100 мм Обозначение Z D d H а° max max Частота вращения Тип оправки Пластины HM90 FAL-D050-22-16BR 3 50 22 45 11 29.000 A 0.26 HM90 FAL-D063-27-16BR 3 63 27 50 8 23.000 A 0.55 HM90 APCR 160550R-P HM90 FAL-D080-27-16BR 3 80 27 50 6 18.000 A 0.89 HM90 APCR 160560R-P HM90 FAL-D100-32-16BR 4 100 32 50 4 14.500 B 1.42 HM90 APCR 160564R-P 0 Пластины см. стр. C317 Комплектующие элементы см. стр. C429 Оправки см. стр. C412 d C210 ISCAR
