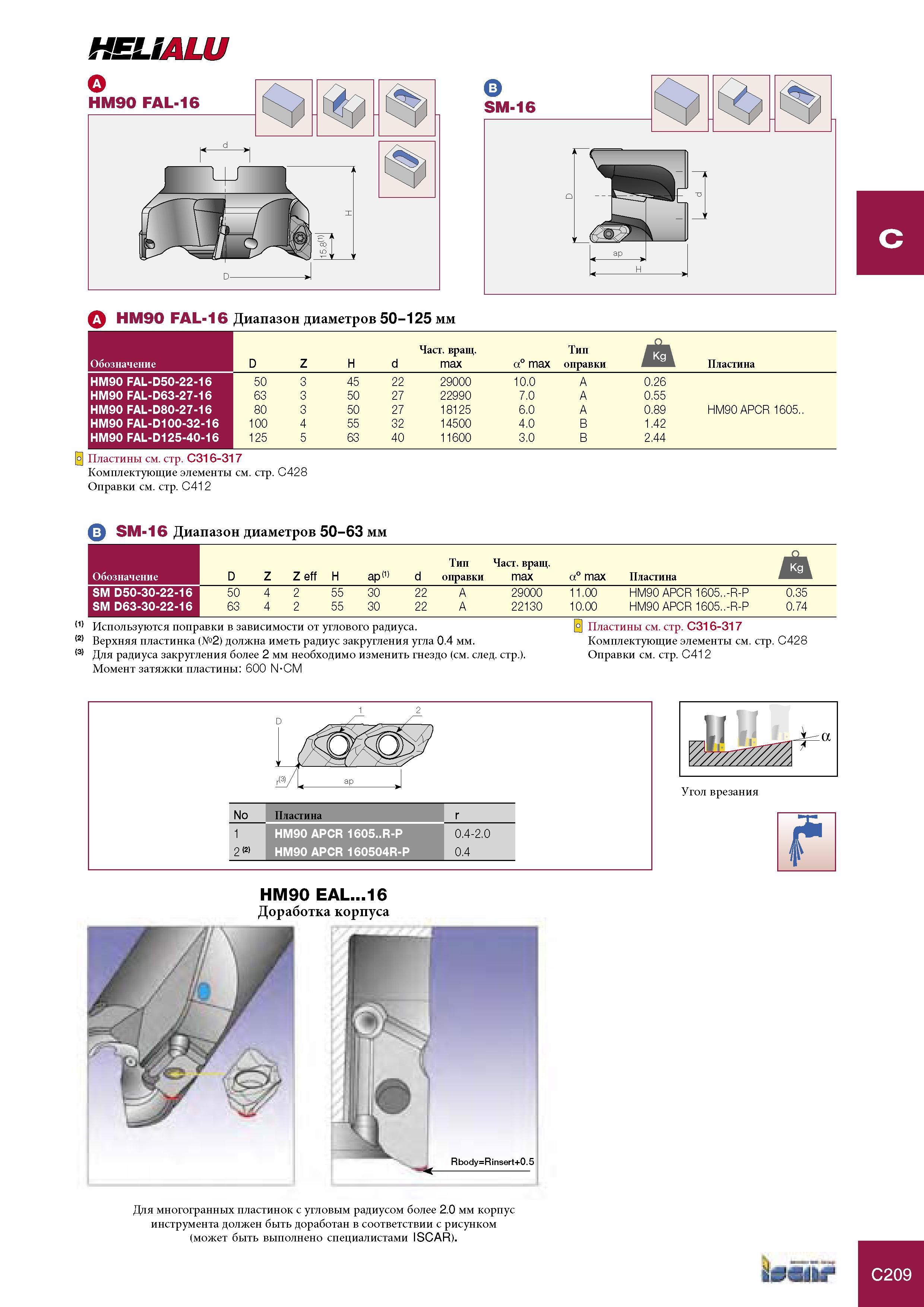

Фрезы Iscar с режущими сменными пластинами HELIALU A HM90 FAL-16 Диапазон диаметров 50-125 мм Обозначение D Z H d Частота вращения max а° max Тип оправки Пла

Фрезы Iscar с режущими сменными пластинами HELIALU A HM90 FAL-16 Диапазон диаметров 50-125 мм Обозначение D Z H d Частота вращения max а° max Тип оправки Пластина HM90 FAL-D50-22-16 50 3 45 22 29000 10.0 A 0.26 HM90 FAL-D63-27-16 63 3 50 27 22990 7.0 A 0.55 HM90 FAL-D80-27-16 80 3 50 27 18125 6.0 A 0.89 HM90 APCR 1605.. HM90 FAL-D100-32-16 100 4 55 32 14500 4.0 B 1.42 HM90 FAL-D125-40-16 125 5 63 40 11600 3.0 B 2.44 \°\ Пластины см. стр. C316-317 Комплектующие элементы см. стр. C428 Оправки см. стр. C412 B SM-16 Диапазон диаметров 50-63 мм Обозначение D Z Z eff H ap(1) d Тип оправки Частота вращения max a° max Пластина A SM D50-30-22-16 50 4 2 55 30 22 A 29000 11.00 HM90 APCR 1605..-R-P 0.35 SM D63-30-22-16 63 4 2 55 30 22 A 22130 10.00 HM90 APCR 1605..-R-P 0.74 (1) Используются поправки в зависимости от углового радиуса. Пластины см. стр. C316-317 Верхняя пластинка (№2) должна иметь радиус закругления угла 0.4 мм. Комплектующие элементы см. стр. C428 Для радиуса закругления более 2 мм необходимо изменить гнездо (см. след. стр.). Оправки см. стр. C412 Момент затяжки пластины 600 N CM HM90 APCR 1605..R-P HM90 APCR 160504R-P HM90 EAL 16 Доработка корпуса Для многогранных пластинок с угловым радиусом более 2.0 мм корпус инструмента должен быть доработан в соответствии с рисунком (может быть выполнено специалистами ISCAR). Ьишр 2 C C209
