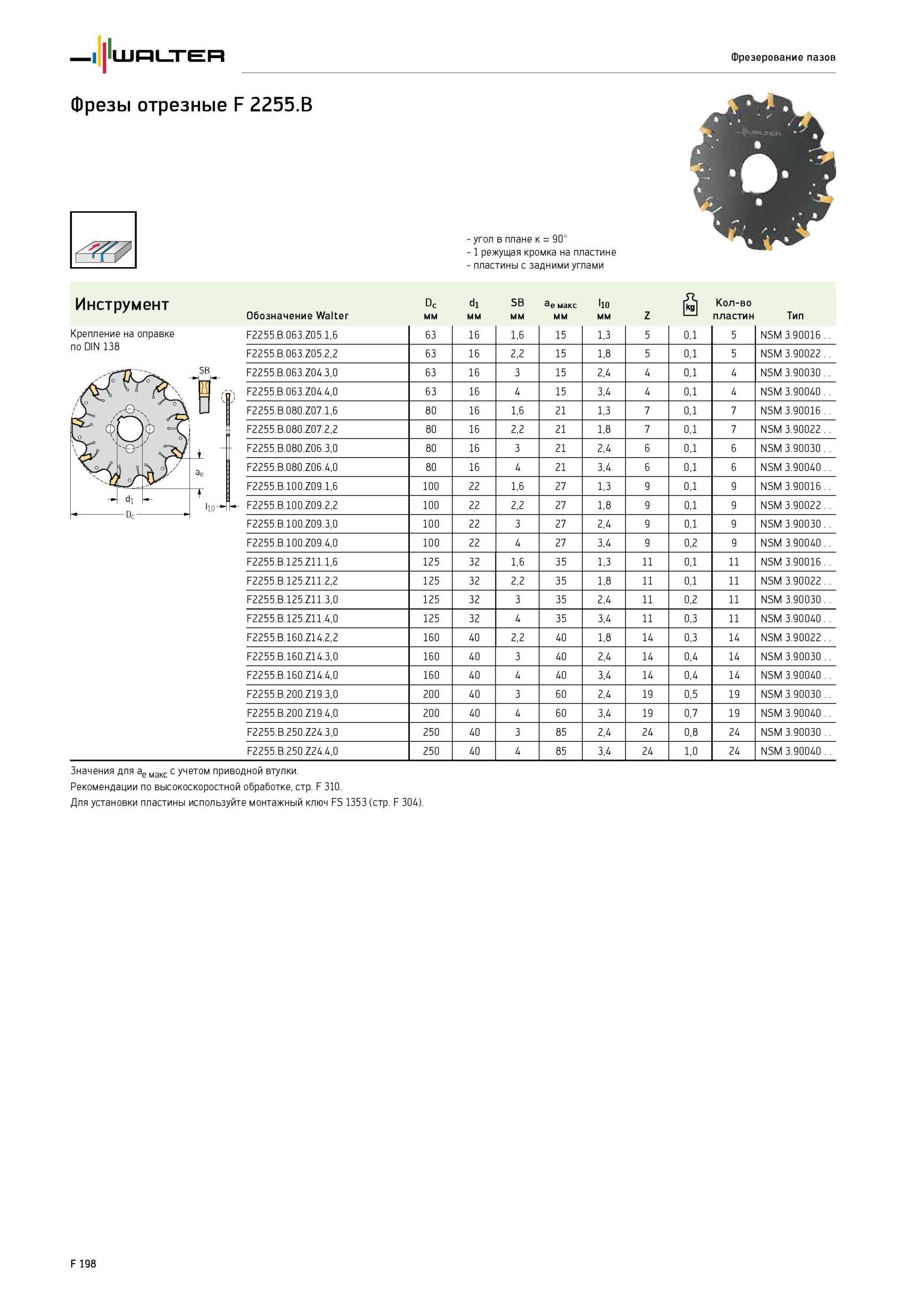

Фрезерование пазов Фрезы отрезные Walter F 2255 B угол в плане к 90° - 1 режущая кромка на пластине пластины с задними углами Инструмент Обозначение Dc мм d1

Фрезерование пазов Фрезы отрезные Walter F 2255.B угол в плане к 90° - 1 режущая кромка на пластине пластины с задними углами Инструмент Обозначение Dc мм d1 мм SB мм ae макс мм l10 мм Z Количество пластин Тип Крепление на оправке по DIN 138 F2255.B.063.Z05.1,6 F2255.B.063.Z05.2,2 63 63 16 16 1,6 2,2 15 15 1,3 1,8 5 5 0,1 0,1 5 5 NSM 3.90016 NSM 3.90022 /'Г 'T/P нН SB F2255.B.063.Z04.3,0 63 16 3 15 2,4 4 0,1 4 NSM 3.90030 /П 4 fr 'x F2255.B.063.Z04.4,0 63 16 4 15 3,4 4 0,1 4 NSM 3.90040 F2255.B.080.Z07.1,6 80 16 1,6 21 1,3 7 0,1 7 NSM 3.90016 -с F2255.B.080.Z07.2,2 80 16 2,2 21 1,8 7 0,1 7 NSM 3.90022 'От/ '-G'' F2255.B.080.Z06.3,0 80 16 3 21 2,4 6 0,1 6 NSM 3.90030 4/ ае F2255.B.080.Z06.4,0 80 16 4 21 3,4 6 0,1 6 NSM 3.90040 °/ F2255.B.100.Z09.1,6 100 22 1,6 27 1,3 9 0,1 9 NSM 3.90016 dl Т ll0 - F2255.B.100.Z09.2,2 100 22 2,2 27 1,8 9 0,1 9 NSM 3.90022 F2255.B.100.Z09.3,0 100 22 3 27 2,4 9 0,1 9 NSM 3.90030 F2255.B.100.Z09.4,0 100 22 4 27 3,4 9 0,2 9 NSM 3.90040 F2255.B.125.Z11.1,6 125 32 1,6 35 1,3 11 0,1 11 NSM 3.90016 F2255.B.125.Z11.2,2 125 32 2,2 35 1,8 11 0,1 11 NSM 3.90022 F2255.B.125.Z11.3,0 125 32 3 35 2,4 11 0,2 11 NSM 3.90030 F2255.B.125.Z11.4,0 125 32 4 35 3,4 11 0,3 11 NSM 3.90040 F2255.B.160.Z14.2,2 160 40 2,2 40 1,8 14 0,3 14 NSM 3.90022 F2255.B.160.Z14.3,0 160 40 3 40 2,4 14 0,4 14 NSM 3.90030 F2255.B.160.Z14.4,0 160 40 4 40 3,4 14 0,4 14 NSM 3.90040 F2255.B.200.Z19.3,0 200 40 3 60 2,4 19 0,5 19 NSM 3.90030 F2255.B.200.Z19.4,0 200 40 4 60 3,4 19 0,7 19 NSM 3.90040 F2255.B.250.Z24.3,0 250 40 3 85 2,4 24 0,8 24 NSM 3.90030 F2255.B.250.Z24.4,0 250 40 4 85 3,4 24 1,0 24 NSM 3.90040 Значения для ae макс с учетом приводной втулки. Рекомендации по высокоскоростной обработке, стр. F 310. Для установки пластины используйте монтажный ключ FS 1353 (стр. F 304). F 198
