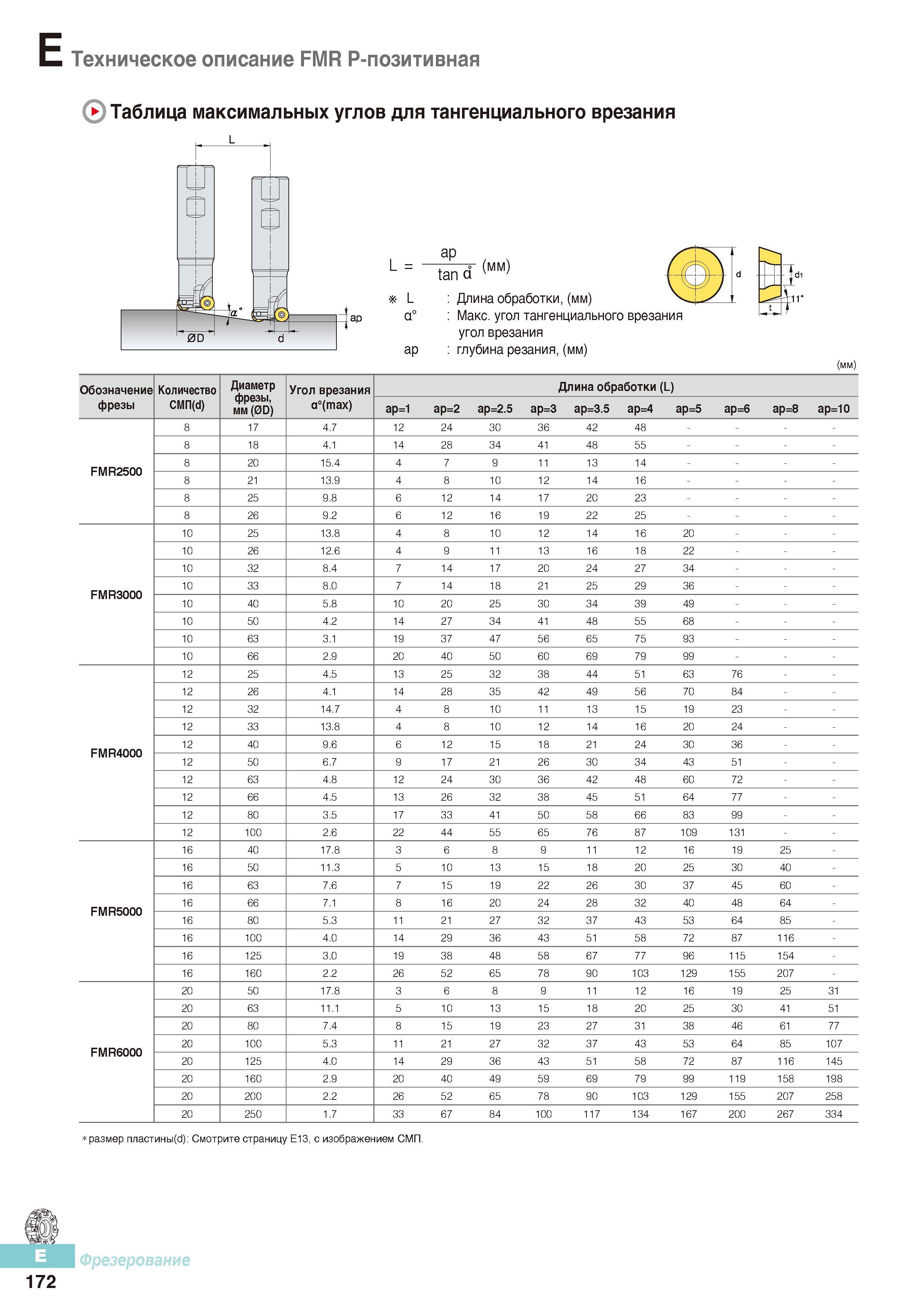

Фрезерный инструмент Korloy Техническое описание _ FMR Р-позитивная ( Таблица максимальных углов для тангенциального врезания Тар L = L а0 ар ар tan а (мм) Длина обработки, (мм) Макс. угол тангенциального врезания угол врезания глубина резания, (мм) иг (мм) Обозначение Количество Диаметр фрезы, мм (0D) Угол врезания Длина обработки (L) фрезы CMn(d) а°(тах) ар=1 ар=2 ар=2.5 ар=3 ар=3.5 ар=4 ар=5 ар=6 ар=8 ар=10 8 17 4.7 12 24 30 36 42 48 8 18 4.1 14 28 34 41 48 55 FMR2500 8 20 15.4 4 7 9 11 13 14 8 21 13.9 4 8 10 12 14 16 8 25 9.8 6 12 14 17 20 23 8 26 9.2 6 12 16 19 22 25 10 25 13.8 4 8 10 12 14 16 20 - 10 26 12.6 4 9 11 13 16 18 22 - 10 32 8.4 7 14 17 20 24 27 34 - FMR3000 10 33 8.0 7 14 18 21 25 29 36 - 10 40 5.8 10 20 25 30 34 39 49 - 10 50 4.2 14 27 34 41 48 55 68 - 10 63 3.1 19 37 47 56 65 75 93 - 10 66 2.9 20 40 50 60 69 79 99 - 12 25 4.5 13 25 32 38 44 51 63 76 12 26 4.1 14 28 35 42 49 56 70 84 12 32 14.7 4 8 10 11 13 15 19 23 12 33 13.8 4 8 10 12 14 16 20 24 FMR4000 12 40 9.6 6 12 15 18 21 24 30 36 12 50 6.7 9 17 21 26 30 34 43 51 12 63 4.8 12 24 30 36 42 48 60 72 12 66 4.5 13 26 32 38 45 51 64 77 12 80 3.5 17 33 41 50 58 66 83 99 12 100 2.6 22 44 55 65 76 87 1 09 1 31 16 40 17.8 3 6 8 9 11 12 16 19 25 - 16 50 11.3 5 10 13 15 18 20 25 30 40 - 16 63 7.6 7 15 19 22 26 30 37 45 60 - FMR5000 16 66 7.1 8 16 20 24 28 32 40 48 64 - 16 80 5.3 11 21 27 32 37 43 53 64 85 - 16 100 4.0 14 29 36 43 51 58 72 87 116 - 16 125 3.0 19 38 48 58 67 77 96 115 154 - 16 160 2.2 26 52 65 78 90 1 03 1 29 1 55 207 - 20 50 17.8 3 6 8 9 11 12 16 19 25 31 20 63 11.1 5 10 13 15 18 20 25 30 41 51 20 80 7.4 8 15 19 23 27 31 38 46 61 77 FMR6000 20 100 5.3 11 21 27 32 37 43 53 64 85 107 20 125 4.0 14 29 36 43 51 58 72 87 116 145 20 160 2.9 20 40 49 59 69 79 99 119 158 198 20 200 2.2 26 52 65 78 90 1 03 1 29 1 55 207 258 20 250 1.7 33 67 84 100 117 1 34 1 67 200 267 334 размер пластины ): Смотрите страницу Е13, с изображением СМП. Фрезерование 172
