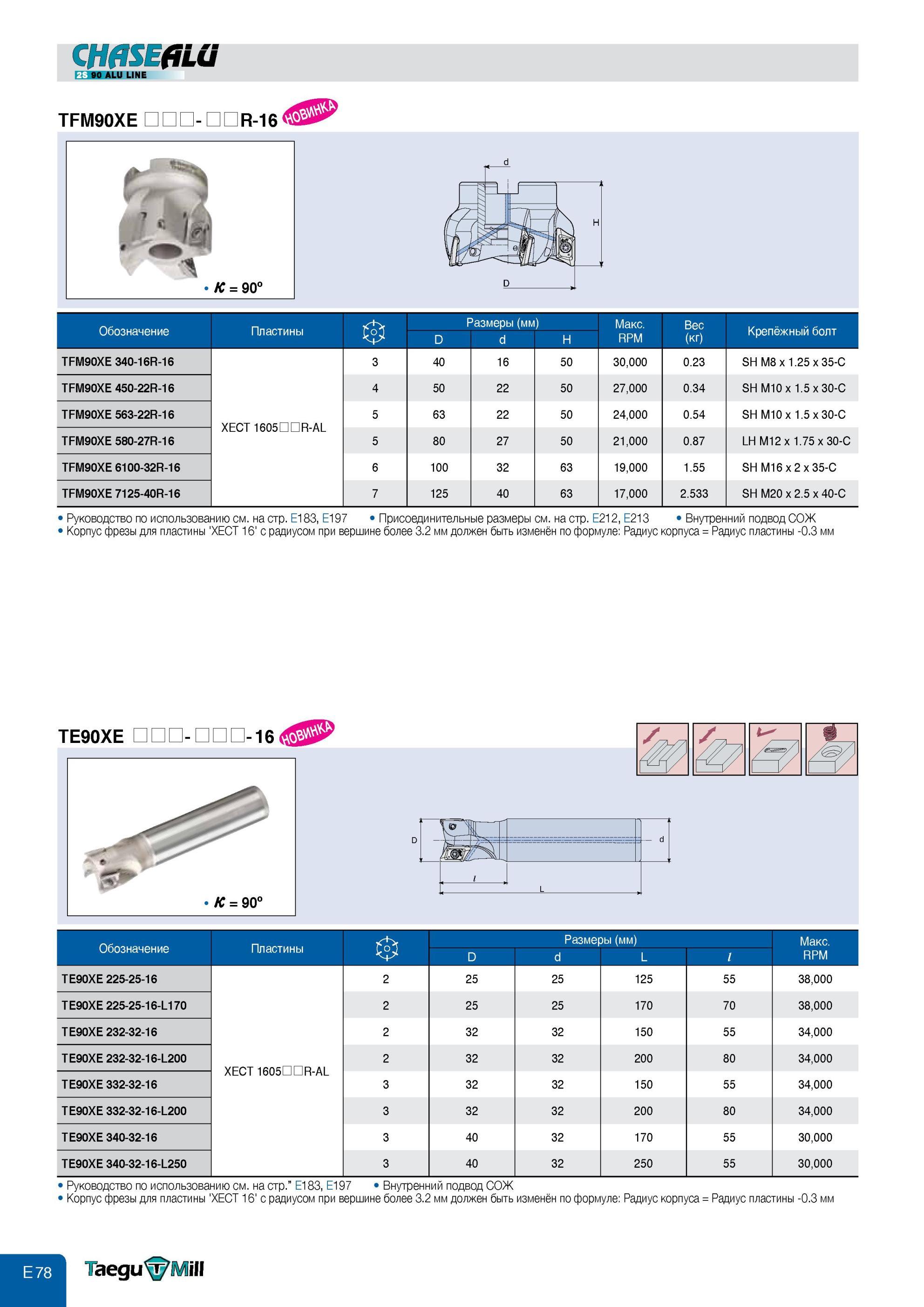

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEALU Главный угол в плане 90 Обозначение позиции Размеры гладкий цилиндрический хвостов

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEALU Главный угол в плане 90 Обозначение позиции Размеры гладкий цилиндрический хвостовик на опра CHASEALU 90 ALU LINE TFM90XE - R- Обозначение Пластины D ’азмеры (мм d ) H Макс. RPM Вес (кг) Крепёжный болт TFM90XE 340-16R-16 XECT 1605 R-AL 3 40 16 50 30,000 0.23 SH M8 x 1.25 x 35-C TFM90XE 450-22R-16 4 50 22 50 27,000 0.34 SH M10 x 1.5 x 30-C TFM90XE 563-22R-16 5 63 22 50 24,000 0.54 SH M10 x 1.5 x 30-C TFM90XE 580-27R-16 5 80 27 50 21,000 0.87 LH M12 x 1.75 x 30-C TFM90XE 6100-32R-16 6 100 32 63 19,000 1.55 SH M16 x 2 x 35-C TFM90XE 7125-40R-16 7 125 40 63 17,000 2.533 SH M20 x 2.5 x 40-C Руководство по использованию см. на стр. E183, E197 Присоединительные размеры см. на стр. E212, E213 Внутренний подвод СОЖ Корпус фрезы для пластины 'XECT 16' с радиусом при вершине более 3.2 мм должен быть изменён по формуле Радиус корпуса = Радиус пластины -0.3 мм TE90XE - -16 i d D L Обозначение Пластины Размеры (мм) D d L Макс. RPM TE90XE 225-25-16 2 25 25 125 55 38,000 TE90XE 225-25-16-L170 2 25 25 170 70 38,000 TE90XE 232-32-16 2 32 32 150 55 34,000 TE90XE 232-32-16-L200 XECT 1605R-AL 2 32 32 200 80 34,000 TE90XE 332-32-16 3 32 32 150 55 34,000 TE90XE 332-32-16-L200 3 32 32 200 80 34,000 TE90XE 340-32-16 3 40 32 170 55 30,000 TE90XE 340-32-16-L250 3 40 32 250 55 30,000 Руководство по использованию см. на стр.” E183, E197 Внутренний подвод СОЖ Корпус фрезы для пластины 'XECT 16' с радиусом при вершине более 3.2 мм должен быть изменён по формуле Радиус корпуса = Радиус пластины -0.3 мм
