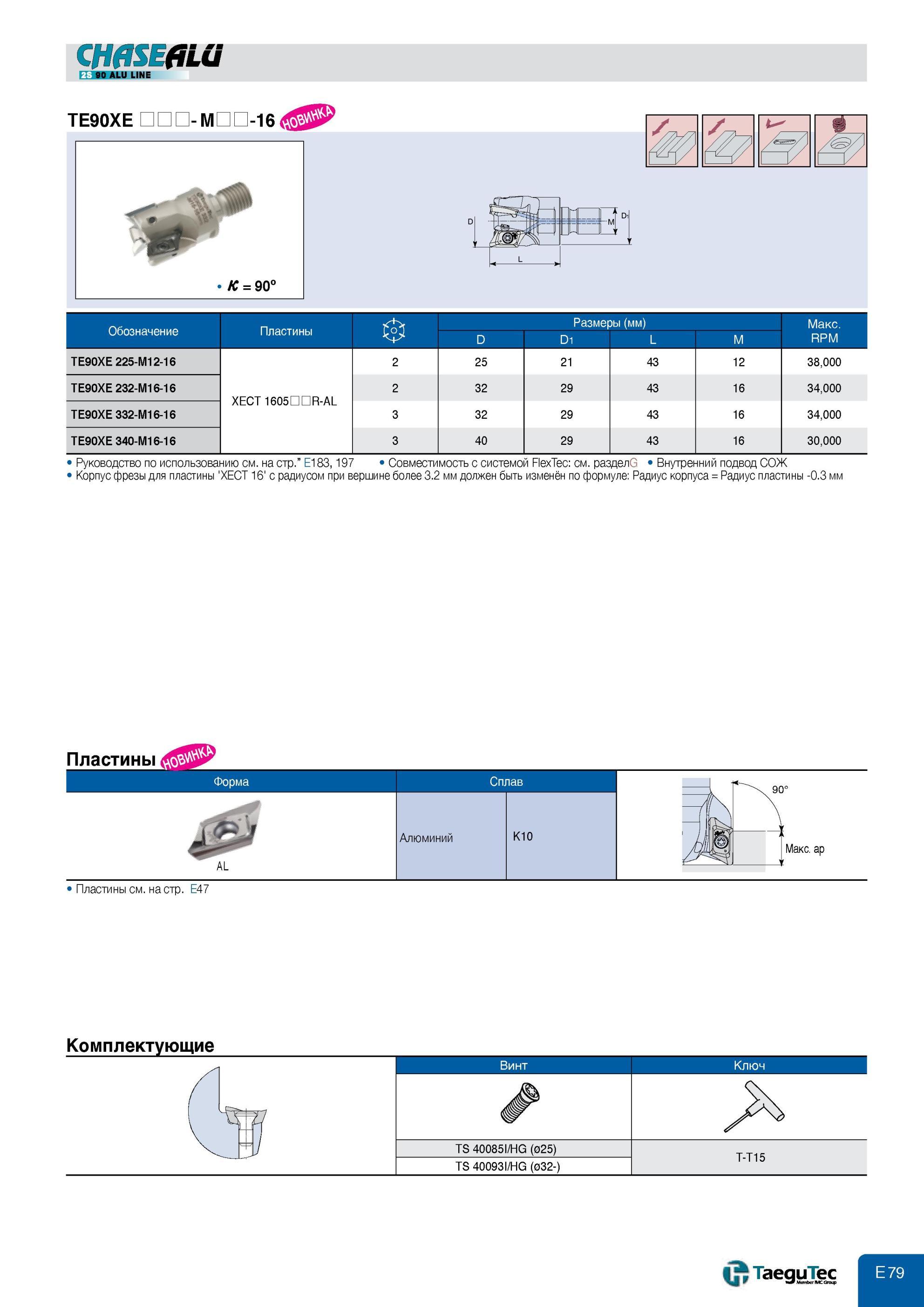

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEALU Главный угол в плане 90 Обозначение позиции Размеры резьбовое модульное крепление Каталог TAEGUTEC 2013 Инструмент и оснастка Стр. E79 0547 Lab2u

Обновлено 2020-04-11 06:58:56

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

547 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E79
Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEALU Главный угол в плане 90 Обозначение позиции Размеры резьбовое модульное крепление Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEALU Главный угол в плане 90 Обозначение позиции Размеры резьбовое модульное крепление на оправку CHASEALU Н ИВ ALU LINE TE90XE -16 K = 90° 1 и- Обозначение Пластины Размеры (мм) D D1 L M Макс. RPM TE90XE 225-M12-16 2 25 21 43 12 38,000 TE90XE 232-M16-16 XECT 1605 R-AL 2 32 29 43 16 34,000 TE90XE 332-M16-16 3 32 29 43 16 34,000 TE90XE 340-M16-16 3 40 29 43 16 30,000 1 Руководство по использованию см. на стр.” E183, 197 Совместимость с системой FlexTec см. разделG Внутренний подвод СОЖ 1 Корпус фрезы для пластины 'XECT 16' с радиусом при вершине более 3.2 мм должен быть изменён по формуле Радиус корпуса = Радиус пластины -0.3 мм D Пластины Форма Сплав & Алюминий K10 AL Пластины см. на стр. E47 Комплектующие Винт Ключ TS 40085I/HG (025) T-T15 TS 40093I/HG (032-) TaeguTec Member IMC aoj
