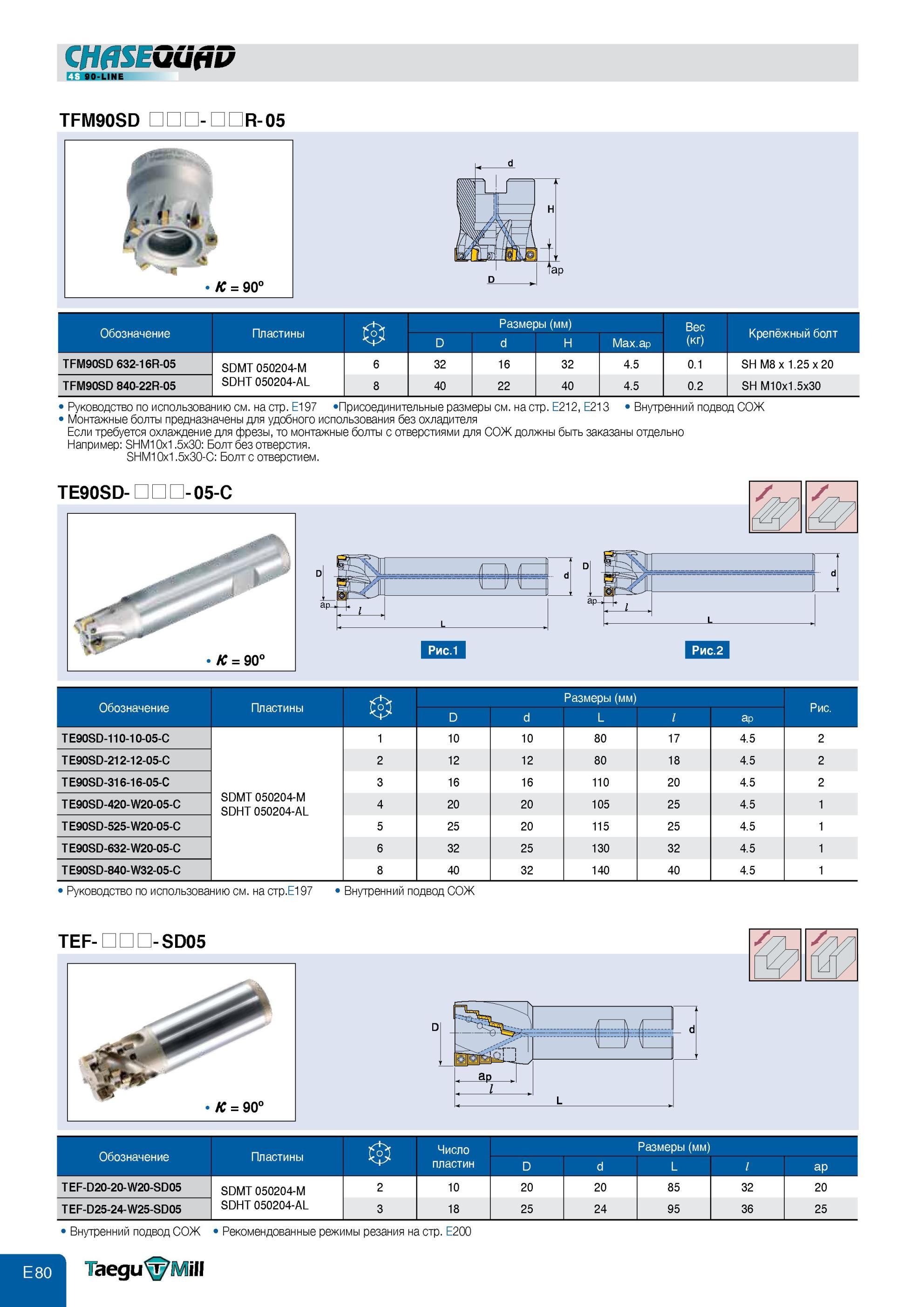

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEQUAD Главный угол в плане 90 Обозначение позиции Размеры гладкий цилиндрический хвосто

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEQUAD Главный угол в плане 90 Обозначение позиции Размеры гладкий цилиндрический хвостовик Weldon 90-LINE TFM90SD - R-QS 2L /с = 90° Обозначение Пластины D Размеры (мм) d H Max.ap Вес (кг) Крепёжный болт TFM90SD 632-16R-05 SDMT 050204-M SDHT 050204-AL 6 32 16 32 4.5 0.1 SH M8 x 1.25 x 20 TFM90SD 840-22R-05 8 40 22 40 4.5 0.2 SH M10x1.5x30 Руководство по использованию см. на стр. E197 Присоединительные размеры см. на стр. E212, E213 Внутренний подвод СОЖ Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-& Болт с отверстием. Обозначение Пластины Размеры (мм) D d L ap Рис. TE90SD-110-10-05-C 1 10 10 80 17 4.5 2 TE90SD-212-12-05-C 2 12 12 80 18 4.5 2 TE90SD-316-16-05-C SDMT 050204-M SDHT 050204-AL 3 16 16 110 20 4.5 2 TE90SD-420-W20-05-C 4 20 20 105 25 4.5 1 TE90SD-525-W20-05-C 5 25 20 115 25 4.5 1 TE90SD-632-W20-05-C 6 32 25 130 32 4.5 1 TE90SD-840-W32-05-C 8 40 32 140 40 4.5 1 Руководство по использованию см. на стр.Е197 Внутренний подвод СОЖ TEF- -SD05 Обозначение Пластины Число пластин Размеры (мм) D d L ap TEF-D20-20-W20-SD05 SDMT 050204-M 2 10 20 20 85 32 20 TEF-D25-24-W25-SD05 SDHT 050204-AL 3 18 25 24 95 36 25 Внутренний подвод СОЖ Рекомендованные режимы резания на стр. E200 TaeguMill TE90SD- -05-C
