Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей креплением на опр

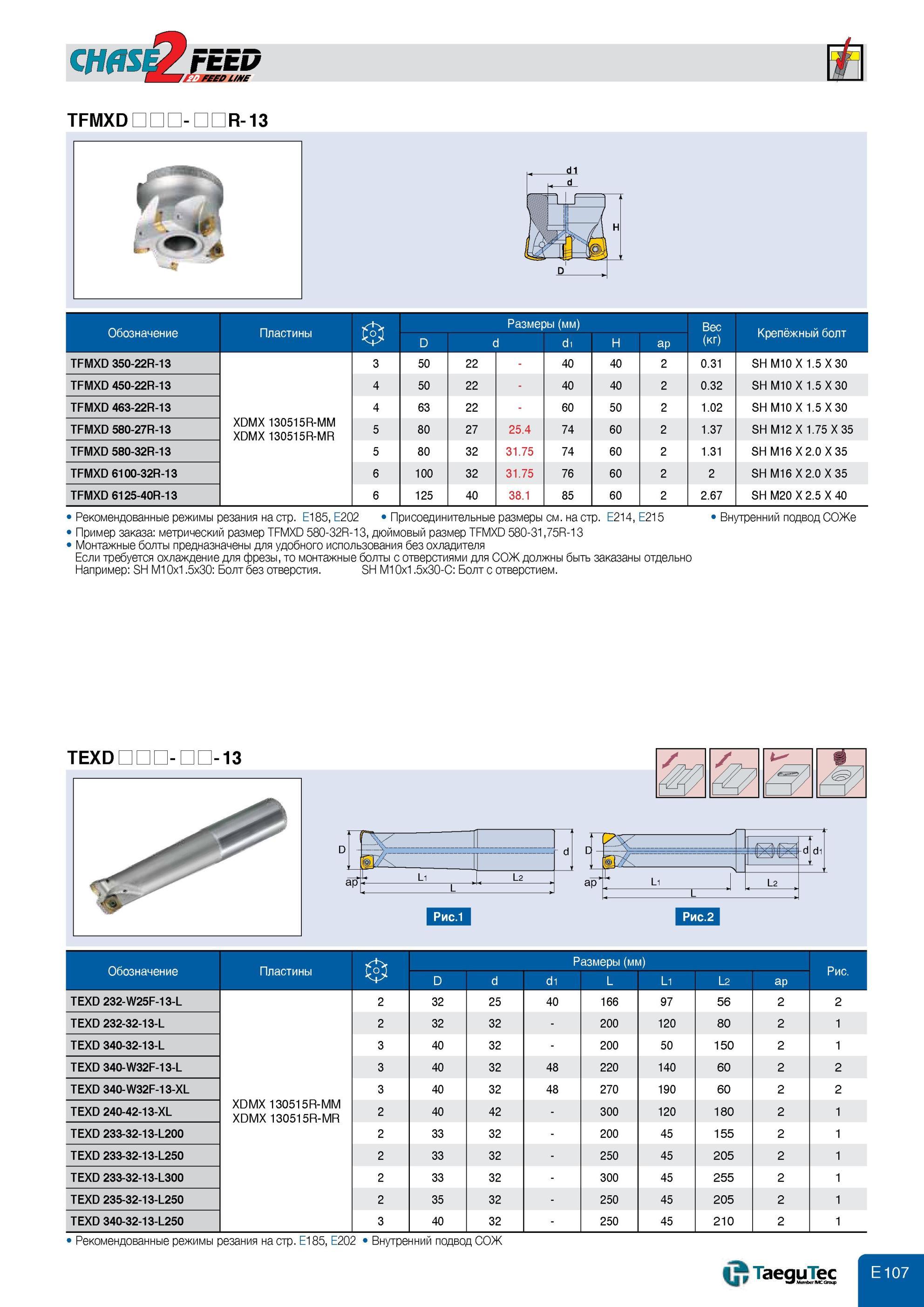

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей креплением на оправку дюймо FEED/Af TFMXD - R-13 Обозначение Пластины D Размеры (мм) d1 H ap Вес (кг) Крепёжный болт TFMXD 350-22R-13 3 50 22 - 40 40 2 0.31 SH M10 X 1.5 X 30 TFMXD 450-22R-13 4 50 22 - 40 40 2 0.32 SH M10 X 1.5 X 30 TFMXD 463-22R-13 XDMX 130515R-MM XDMX 130515R-MR 4 63 22 - 60 50 2 1.02 SH M10 X 1.5 X 30 TFMXD 580-27R-13 5 80 27 25.4 74 60 2 1.37 SH M12 X 1.75 X 35 TFMXD 580-32R-13 5 80 32 31.75 74 60 2 1.31 SH M16 X 2.0 X 35 TFMXD 6100-32R-13 6 100 32 31.75 76 60 2 2 SH M16 X 2.0 X 35 TFMXD 6125-40R-13 6 125 40 38.1 85 60 2 2.67 SH M20 X 2.5 X 40 Рекомендованные режимы резания на стр. E185, E202 Присоединительные размеры см. на стр. E214, E215 Внутренний подвод СОЖе Пример заказа метрический размер TFMXD 580-32R-13, дюймовый размер TFMXD 580-31,75R-13 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. TEXD 13 / q / fa tg I V' I d ы'Ч ]j ap J Li L2 ‘ L ap L2 Обозначение Пластины Размеры (мм) D d d1 L L1 L2 ap Рис. TEXD 232-W25F-13-L 2 32 25 40 166 97 56 2 2 TEXD 232-32-13-L 2 32 32 - 200 120 80 2 1 TEXD 340-32-13-L 3 40 32 - 200 50 150 2 1 TEXD 340-W32F-13-L 3 40 32 48 220 140 60 2 2 TEXD 340-W32F-13-XL XDMX 130515R-MM XDMX 130515R-MR 3 40 32 48 270 190 60 2 2 TEXD 240-42-13-XL 2 40 42 - 300 120 180 2 1 TEXD 233-32-13-L200 2 33 32 - 200 45 155 2 1 TEXD 233-32-13-L250 2 33 32 - 250 45 205 2 1 TEXD 233-32-13-L300 2 33 32 - 300 45 255 2 1 TEXD 235-32-13-L250 2 35 32 - 250 45 205 2 1 TEXD 340-32-13-L250 3 40 32 - 250 45 210 2 1 Рекомендованные режимы резания на стр. E185, E202 Внутренний подвод СОЖ TaeguTec Member IMC D d di L
