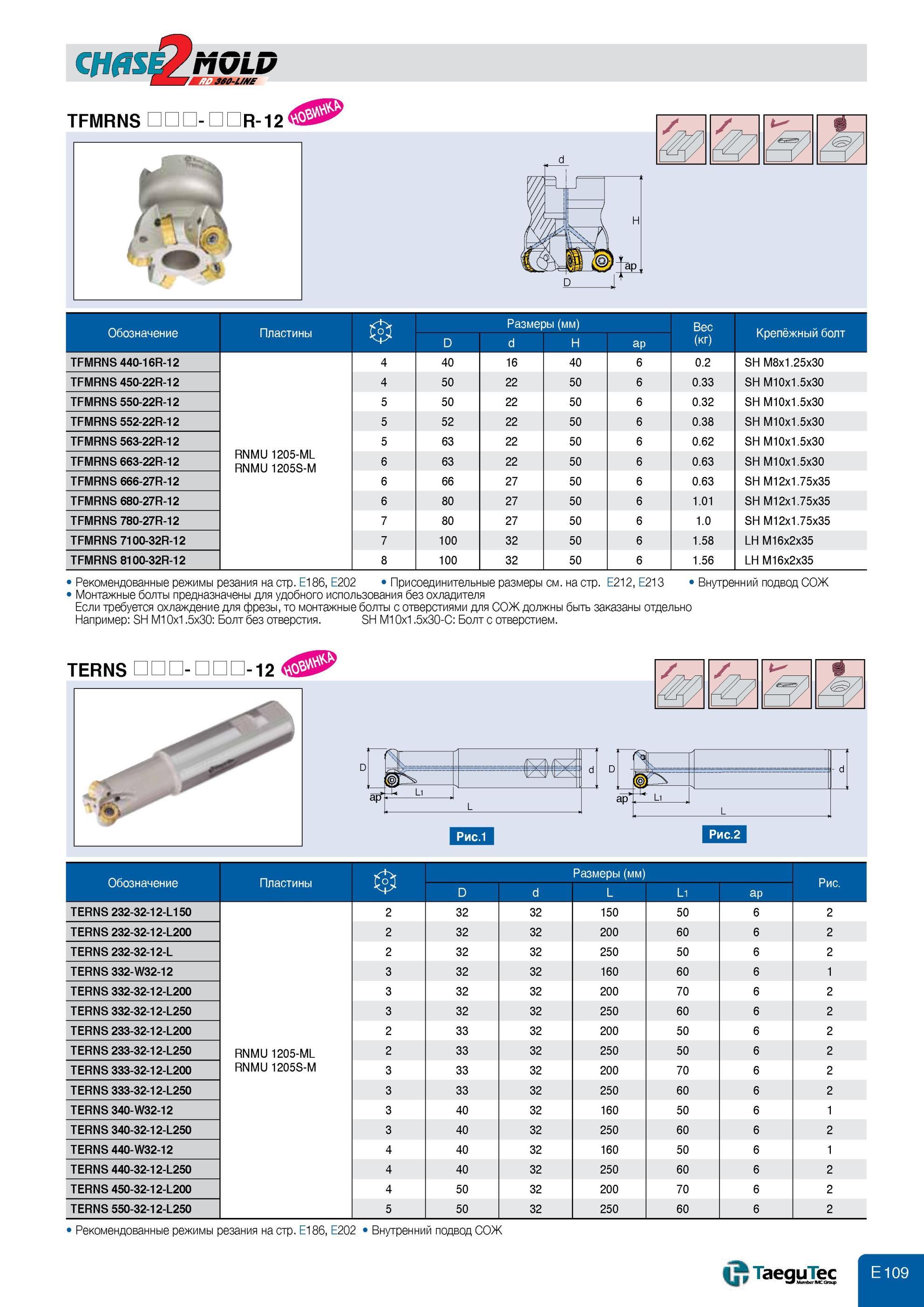

Фреза со сменными круглыми режущими твердосплавными пластинами Taegutec CHASE2MOLD Обозначение позиции Размеры для фрезерования с креплением на оправку цилиндрическ ЗвО-1/А№ TFMRNS - RH 1 1 ,1 i # ы' 1 Обозначение Пластины D Размеры (мм) d H ap Вес (кг) Крепёжный болт TFMRNS 440-16R-12 RNMU 1205-ML RNMU 1205S-M 4 40 16 40 6 0.2 SH M8x1.25x30 TFMRNS 450-22R-12 4 50 22 50 6 0.33 SH M10x1.5x30 TFMRNS 550-22R-12 5 50 22 50 6 0.32 SH M10x1.5x30 TFMRNS 552-22R-12 5 52 22 50 6 0.38 SH M10x1.5x30 TFMRNS 563-22R-12 5 63 22 50 6 0.62 SH M10x1.5x30 TFMRNS 663-22R-12 6 63 22 50 6 0.63 SH M10x1.5x30 TFMRNS 666-27R-12 6 66 27 50 6 0.63 SH M12x1.75x35 TFMRNS 680-27R-12 6 80 27 50 6 1.01 SH M12x1.75x35 TFMRNS 780-27R-12 7 80 27 50 6 1.0 SH M12x1.75x35 TFMRNS 7100-32R-12 7 100 32 50 6 1.58 LH M16x2x35 TFMRNS 8100-32R-12 8 100 32 50 6 1.56 LH M16x2x35 Рекомендованные режимы резания на стр. E186, E202 Присоединительные размеры см. на стр. E212, E213 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. Внутренний подвод СОЖ TERNS - -/ A i d D ap Li L Обозначение Пластины Размеры (мм) D d L L1 ap Рис. TERNS 232-32-12-L150 RNMU 1205-ML RNMU 1205S-M 2 32 32 150 50 6 2 TERNS 232-32-12-L200 2 32 32 200 60 6 2 TERNS 232-32-12-L 2 32 32 250 50 6 2 TERNS 332-W32-12 3 32 32 160 60 6 1 TERNS 332-32-12-L200 3 32 32 200 70 6 2 TERNS 332-32-12-L250 3 32 32 250 60 6 2 TERNS 233-32-12-L200 2 33 32 200 50 6 2 TERNS 233-32-12-L250 2 33 32 250 50 6 2 TERNS 333-32-12-L200 3 33 32 200 70 6 2 TERNS 333-32-12-L250 3 33 32 250 60 6 2 TERNS 340-W32-12 3 40 32 160 50 6 1 TERNS 340-32-12-L250 3 40 32 250 60 6 2 TERNS 440-W32-12 4 40 32 160 50 6 1 TERNS 440-32-12-L250 4 40 32 250 60 6 2 TERNS 450-32-12-L200 4 50 32 200 70 6 2 TERNS 550-32-12-L250 5 50 32 250 60 6 2 Рекомендованные режимы резания на стр. E186, E202 Внутренний подвод СОЖ TaeguTec Л1И Member IMC D L
