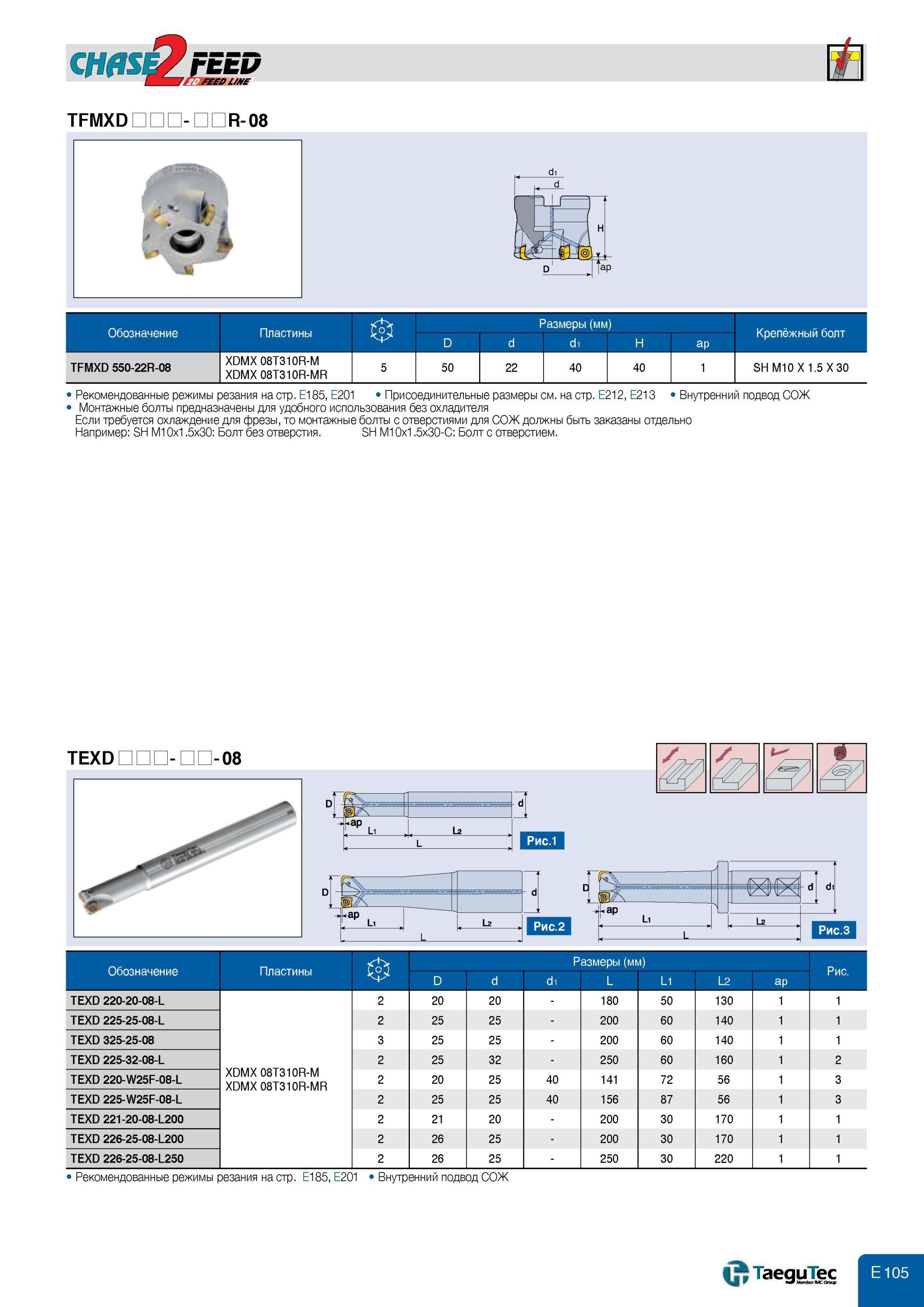

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей креплением на опр

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей креплением на оправку болты CHASEFEED TFMXD - R- 08 ap Обозначение Пластины Размеры (мм) D d d1 H ap Крепёжный болт TFMXD 550-22R-08 XDMX 08T310R-M XDMX 08T310R-MR 5 50 22 40 40 1 SH M10 X 1.5 X 30 Рекомендованные режимы резания на стр. E185, E201 Присоединительные размеры см. на стр. E212, E213 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. Внутренний подвод СОЖ TEXD - -08 IN'5 ' - I L fspL1 I-2 L 1 Рис.1 1 ,' # Ы' fa. 1 L J Обозначение Пластины Размеры (мм) D d d1 L L1 L2 ap Рис. TEXD 220-20-08-L 2 20 20 - 180 50 130 1 1 TEXD 225-25-08-L 2 25 25 - 200 60 140 1 1 TEXD 325-25-08 3 25 25 - 200 60 140 1 1 TEXD 225-32-08-L XDMX 08T310R-M XDMX 08T310R-MR 2 25 32 - 250 60 160 1 2 TEXD 220-W25F-08-L 2 20 25 40 141 72 56 1 3 TEXD 225-W25F-08-L 2 25 25 40 156 87 56 1 3 TEXD 221-20-08-L200 2 21 20 - 200 30 170 1 1 TEXD 226-25-08-L200 2 26 25 - 200 30 170 1 1 TEXD 226-25-08-L250 2 26 25 - 250 30 220 1 1 Рекомендованные режимы резания на стр. E185, E201 Внутренний подвод СОЖ
