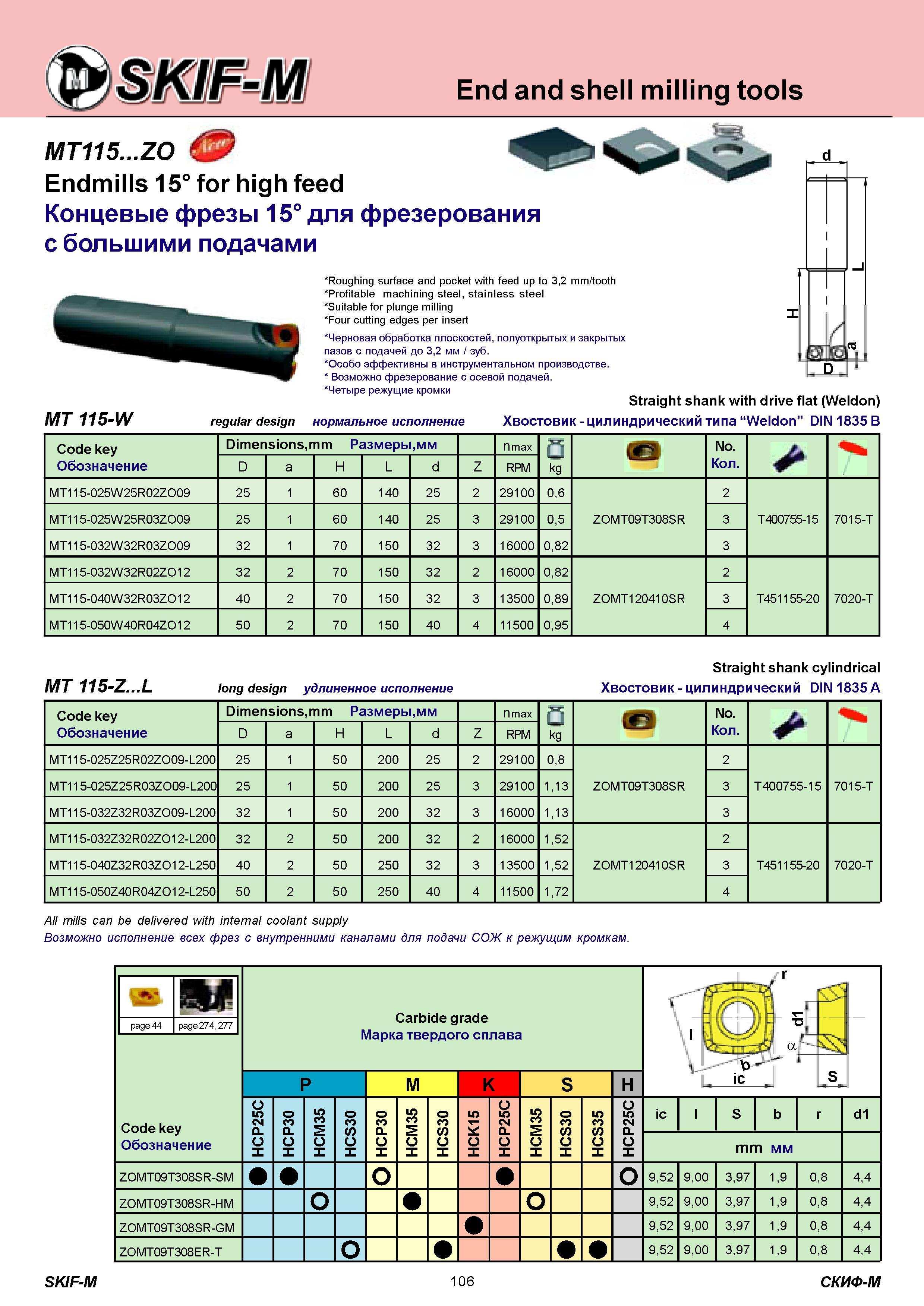

106 Каталог СКИФ-М 2011 Металлорежущий инструмент и инструментальная оснастка Стр.106 |
|||||
End and shell milling tools MT115 ZO Endmills 15° for high feed Концевые фрезы 15° для фрезерования с большими подачами Roughing surface and pocket withEnd and shell milling tools MT115 ZO Endmills 15° for high feed Концевые фрезы 15° для фрезерования с большими подачами Roughing surface and pocket with feed up to 3,2 mm/tooth Profitable machining steel, stainless steel Suitable for plunge milling Four cutting edges per insert Черновая обработка плоскостей, полуоткрытых и закрытых пазов с подачей до 3,2 мм зуб. Особо эффективны в инструментальном производстве. Возможно фрезерование с осевой подачей. Четыре режущие кромки MT 115-W regular design нормальное исполнение Straight shank with drive flat (Weldon) Хвостовик цилиндрический типа Weldon DIN 1835 B Code key Обозначение Dimensions,mm Размеры,мм nmax kg No. Количество D a H L d Z RPM MT115-025W25R02Z009 25 1 60 140 25 2 29100 0,6 2 MT115-025W25R03Z009 25 1 60 140 25 3 29100 0,5 Z0MT09T308SR 3 T400755-15 7015-T MT115-032W32R03Z009 32 1 70 150 32 3 16000 0,82 3 MT115-032W32R02Z012 32 2 70 150 32 2 16000 0,82 2 MT115-040W32R03Z012 40 2 70 150 32 3 13500 0,89 Z0MT120410SR 3 T451155-20 7020-T MT115-050W40R04Z012 50 2 70 150 40 4 11500 0,95 4 Straight shank cylindrical MT 115-Z L long design удлиненное исполнение Хвостовик цилиндрический DIN 1835 А Code key Обозначение Dimensions,mm Размеры,мм nmax 0 kg No. Количество D a H L d Z RPM MT115-025Z25R02Z009-L200 25 1 50 200 25 2 29100 0,8 2 MT115-025Z25 R03Z009- L200 25 1 50 200 25 3 29100 1,13 Z0MT09T308SR 3 T400755-15 7015-T MT115-032Z32R03Z009-L200 32 1 50 200 32 3 16000 1,13 3 MT115-032Z32R02Z012-L200 32 2 50 200 32 2 16000 1,52 2 MT115-040Z32 R03Z012-L250 40 2 50 250 32 3 13500 1,52 Z0MT120410SR 3 T451155-20 7020-T MT115-050Z40 R04Z012-L250 50 2 50 250 40 4 11500 1,72 4 All mills can be delivered with internal coolant supply Возможно исполнение всех фрез с внутренними каналами для подачи СОЖ к режущим кромкам. page 44 page 274, 277 Code key Обозначение Carbide grade Марка твердого сплава P О Q. О X о Q. О X fO 2 О X о <0 О X M о Q. О X fO 2 О X о <0 О X K 2 о X о Q. О X S fO 2 О X о <0 О X fO <0 О X H о Q. О X d S ic mm мм d1 ZOMT09T308SR-SM 9,52 9,00 3,97 1,9 0,8 4,4 Z0MT09T308SR-HM 9,52 9,00 3,97 1,9 0,8 4,4 Z0MT09T308SR-GM 9,52 9,00 3,97 1,9 0,8 4,4 Z0MT09T308ER-T 9,52 9,00 3,97 1,9 0,8 4,4 r S b r SKIF-M 106 СКИФ-М |
|||||
