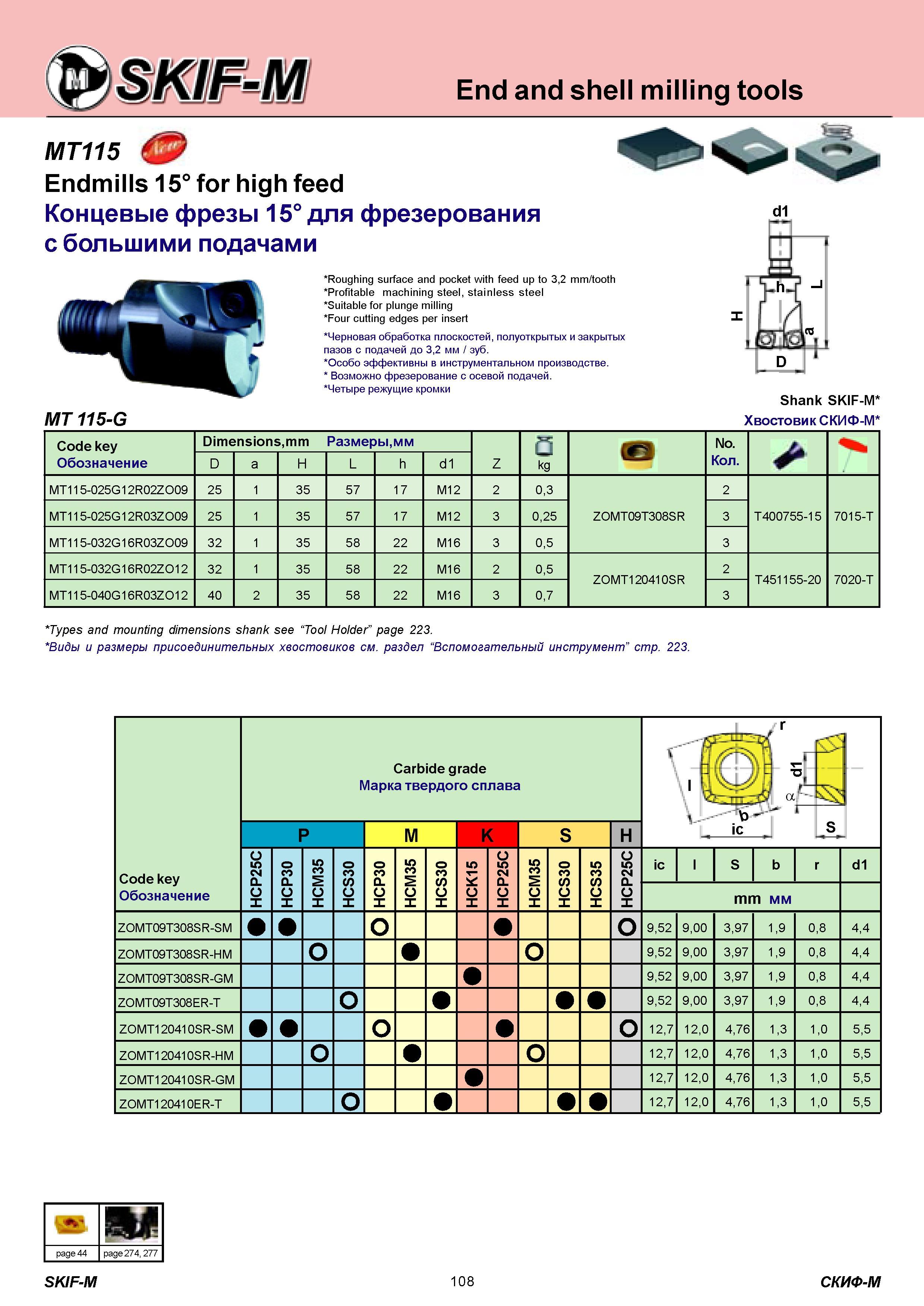

End and shell milling tools MT115 Endmills 15° for high feed Концевые фрезы 15° для фрезерования с большими подачами d1 Roughing surface and pocket with feed up to 3,2 mm/tooth Profitable machining steel, stainless steel Suitable for plunge milling Four cutting edges per insert Черновая обработка плоскостей, полуоткрытых и закрытых пазов с подачей до 3,2 мм зуб. Особо эффективны в инструментальном производстве. Возможно фрезерование с осевой подачей. Четыре режущие кромки MT 115-G Shank SKIF-M Хвостовик СКИФ-М Code key Обозначение Dimensions,mm Размеры,мм Z 0 kg iff2 No. Количество D a H L h d1 MT115-025G12R02ZO09 25 1 35 57 17 M12 2 0,3 2 MT115-025G12R03ZO09 25 1 35 57 17 M12 3 0,25 ZOMT09T308SR 3 T400755-15 7015-T MT115-032G16R03ZO09 32 1 35 58 22 M16 3 0,5 3 MT115-032G16R02ZO12 32 1 35 58 22 M16 2 0,5 ZOMT120410SR 2 T451155-20 7020-T MT115-040G16R03ZO12 40 2 35 58 22 M16 3 0,7 3 Types and mounting dimensions shank see Tool Holder" page 223. Виды и размеры присоединительных хвостовиков см. раздел Вспомогательный инструмент стр. 223. Code key Обозначение Carbide grade Марка твердого сплава V i 1 гт r а t 1 S P M K S H ic О Q. О H 0 3 Q. О H 3 2 О H 0 3 W о H 0 3 Q. О H 3 2 о H 0 3 <0 о H 2 о H о Q. О X 3 2 О H 0 3 <0 о H 3 <0 о H о Q. О H ic S b r d1 mm мм ZOMT09T308SR-SM 9,52 9,00 3,97 1,9 0,8 4,4 ZOMT09T308SR-HM 9,52 9,00 3,97 1,9 0,8 4,4 ZOMT09T308SR-GM 9,52 9,00 3,97 1,9 0,8 4,4 ZOMT09T308ER-T о 9,52 9,00 3,97 1,9 0,8 4,4 ZOMT120410SR-SM 12,7 12,0 4,76 1,3 1,0 5,5 ZOMT120410SR-HM 12,7 12,0 4,76 1,3 1,0 5,5 ZOMT120410SR-GM 12,7 12,0 4,76 1,3 1,0 5,5 ZOMT120410ER-T о 12,7 12,0 4,76 1,3 1,0 5,5 a m page 44 page 274, 277 SKIF-M 108 СКИФ-М
