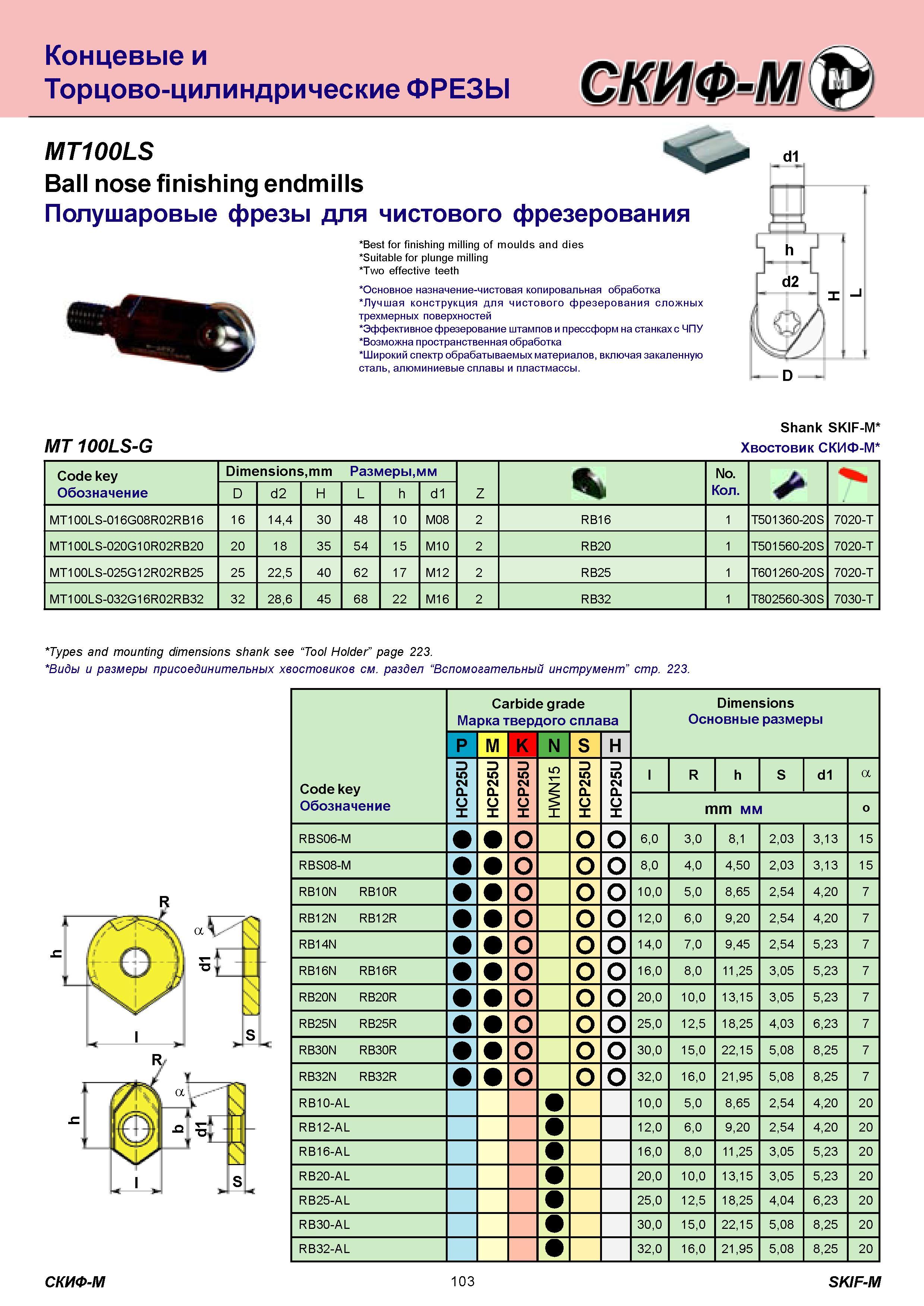

103 Каталог СКИФ-М 2011 Металлорежущий инструмент и инструментальная оснастка Стр.103 |
|||||
Концевые и Торцово-цилиндрические ФРЕЗЫ MT100LS Ball nose finishing endmills Полушаровые фрезы для чистового фрезерования Best for finishing milling ofКонцевые и Торцово-цилиндрические ФРЕЗЫ MT100LS Ball nose finishing endmills Полушаровые фрезы для чистового фрезерования Best for finishing milling of moulds and dies Suitable for plunge milling Two effective teeth Основное назначение-чистовая копировальная обработка Лучшая конструкция для чистового фрезерования сложных трехмерных поверхностей Эффективное фрезерование штампов и прессформ на станках с ЧПУ Возможна пространственная обработка Широкий спектр обрабатываемых материалов, включая закаленную сталь, алюминиевые сплавы и пластмассы. MT 100LS-G Shank SKIF-M Хвостовик СКИФ-М Code key Обозначение Dimensions,mm Размеры,мм Z % No. Количество D d2 H L h d1 MT100LS-016G08R02RB16 16 14,4 30 48 10 M08 2 RB16 1 T501360-20S 7020-T MT100LS-020G10R02RB20 20 18 35 54 15 M10 2 RB20 1 T501560-20S 7020-T MT100LS-025G12R02RB25 25 22,5 40 62 17 M12 2 RB25 1 T601260-20S 7020-T MT100LS-032G16R02RB32 32 28,6 45 68 22 M16 2 RB32 1 T802560-30S 7030-T Types and mounting dimensions shank see Tool Holder page 223. Виды и размеры присоединительных хвостовиков см. раздел Вспомогательный инструмент стр. 223. a X c L f S Carbide grade Марка твердого сплава Dimensions Основные размеры P M K N S H Code key Обозначение HCP25U U 5 2 P C H U 5 2 P C H HWN15 HCP25U U 5 2 P C H R h S d1 а mm мм o RBS06-M о 6,0 3,0 8,1 2,03 3,13 15 RBS08-M 8,0 4,0 4,50 2,03 3,13 15 RB10N RB10R 10,0 5,0 8,65 2,54 4,20 7 RB12N RB12R 12,0 6,0 9,20 2,54 4,20 7 RB14N 14,0 7,0 9,45 2,54 5,23 7 RB16N RB16R 16,0 8,0 11,25 3,05 5,23 7 RB20N RB20R 20,0 10,0 13,15 3,05 5,23 7 RB25N RB25R 25,0 12,5 18,25 4,03 6,23 7 RB30N RB30R 30,0 15,0 22,15 5,08 8,25 7 RB32N RB32R 32,0 16,0 21,95 5,08 8,25 7 RB10-AL 10,0 5,0 8,65 2,54 4,20 20 RB12-AL 12,0 6,0 9,20 2,54 4,20 20 RB16-AL 16,0 8,0 11,25 3,05 5,23 20 RB20-AL 20,0 10,0 13,15 3,05 5,23 20 RB25-AL 25,0 12,5 18,25 4,04 6,23 20 RB30-AL 30,0 15,0 22,15 5,08 8,25 20 RB32-AL 32,0 16,0 21,95 5,08 8,25 20 СКИФ-М 103 SKIF-M |
|||||
