Двузубые тороидальные фрезы Tungaloy VFX 2 TUNGMEISTER с резьбовым соединением из монолитного твердого сплава Изображение Основные размеры

Двузубые тороидальные фрезы Tungaloy VFX 2 TUNGMEISTER с резьбовым соединением из монолитного твердого сплава Изображение Основные размеры

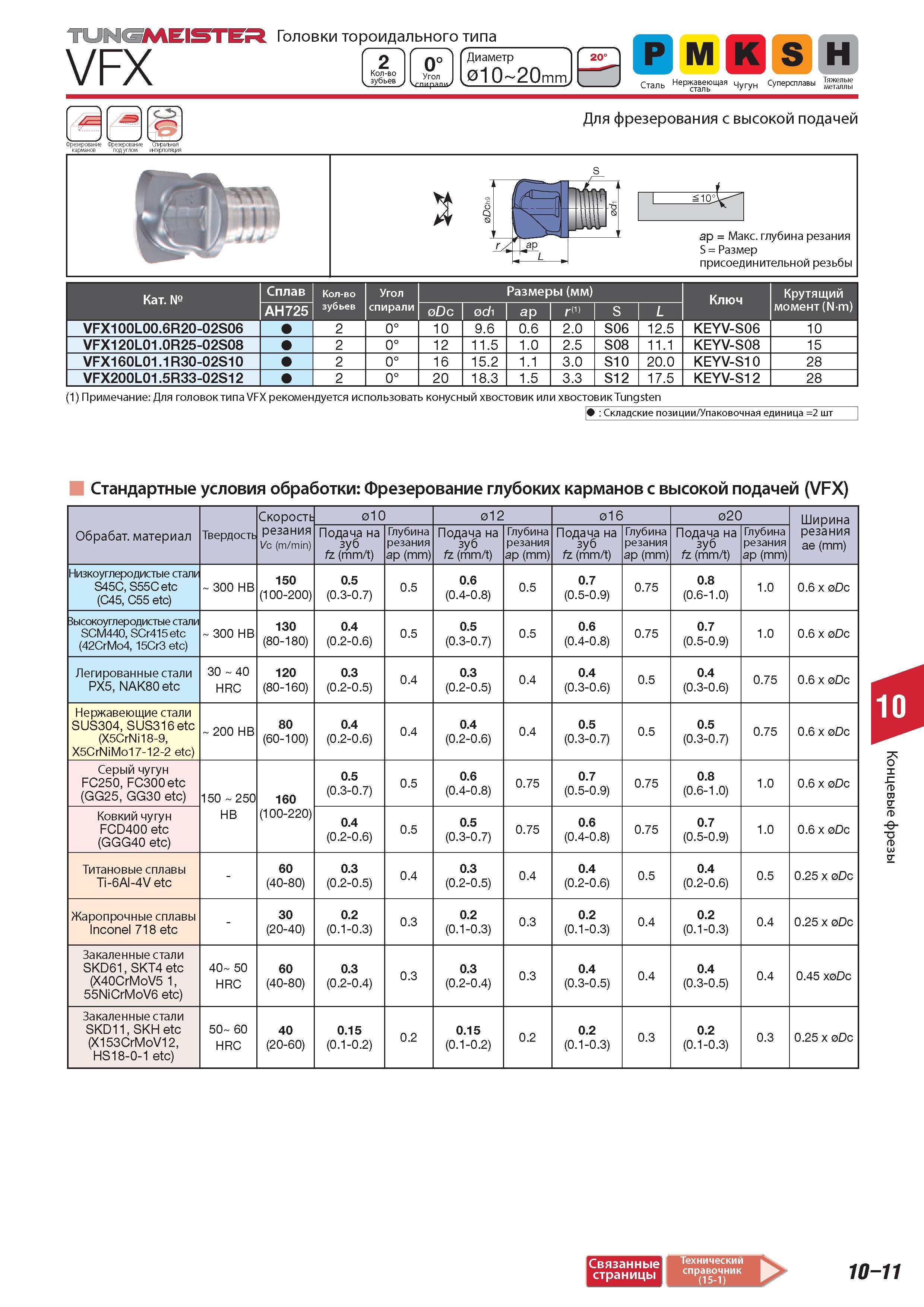

Двузубые тороидальные фрезы Tungaloy VFX 2 TUNGMEISTER с резьбовым соединением из монолитного твердого сплава Изображение Основные размеры _ характеристики Код заказа по каталогу тороидального типа Количество зубьев Угол спирали Диаметр 010 20 mm 20 P M К S H Сталь Чугун Суперсплавы SSS Для фрезерования с высокой подачей 4 а 10 ap Максимальная глубина резания S Размер присоединительной резьбы Сплав Количество Угол Размеры (мм) Крутящий AH725 зубьев спирали Dc 0d1 ap r (1) S L момент (N-m) VFX100L00.6R20-02S06 2 0 10 9.6 0.6 2.0 S06 12.5 KEYV-S06 10 VFX120L01.0R25-02S08 2 0 12 11.5 1.0 2.5 S08 11.1 KEYV-S08 15 VFX160L01.1R30-02S10 2 0 16 15.2 1.1 3.0 S10 20.0 KEYV-S10 28 VFX200L01.5R33-02S12 2 0 20 18.3 1.5 3.3 S12 17.5 KEYV-S12 28 (1) Примечание Для головок типа VFX рекомендуется использовать конусный хвостовик или хвостовик Tungsten Складские позиции Упаковочная единица 2 шт S Стандартные условия обработки Фрезерование глубоких карманов с высокой подачей (VFX) Обрабатываемые материал Твердость Скорость резания Vc (m/min) 010 012 016 020 Ширина резания ae (mm) Подача на зуб fz (mm/t) Глубина резания ap (mm) Низкоуглеродистые стали S45C s55C etc (С45 С55 etc) 300 HB 150 (100-200) 0.5 (0.3-0.7) 0.5 0.6 (0.4-0.8) 0.5 0.7 (0.5-0.9) 0.75 0.8 (0.6-1.0) 1.0 0.6 x Dc Высокоуглеродистые стали SCM440 SCr415 etc (42CrMo4 15Cr3 etc) 300 HB 130 (80-180) 0.4 (0.2-0.6) 0.5 0.5 (0.3-0.7) 0.5 0.6 (0.4-0.8) 0.75 0.7 (0.5-0.9) 1.0 0.6 x Dc Легированные стали PX5 NAK80 etc 30 40 HRC 120 (80-160) 0.3 (0.2-0.5) 0.4 0.3 (0.2-0.5) 0.4 0.4 (0.3-0.6) 0.5 0.4 (0.3-0.6) 0.75 0.6 x Dc Нержавеющие стали SUS304 SUS316 etc (X5CrNi18-9 X5CrNiMo17-12-2 etc) 200 HB 80 (60-100) 0.4 (0.2-0.6) 0.4 0.4 (0.2-0.6) 0.4 0.5 (0.3-0.7) 0.5 0.5 (0.3-0.7) 0.75 0.6 x Dc Серый чугун FC250 FC300 etc (GG25 GG30 etc) 150 250 HB 160 (100-220) 0.5 (0.3-0.7) 0.5 0.6 (0.4-0.8) 0.75 0.7 (0.5-0.9) 0.75 0.8 (0.6-1.0) 1.0 0.6 x Dc Ковкий чугун FCD400 etc (GGG40 etc) 0.4 (0.2-0.6) 0.5 0.5 (0.3-0.7) 0.75 0.6 (0.4-0.8) 0.75 0.7 (0.5-0.9) 1.0 0.6 x Dc Титановые сплавы Ti-6Al-4V etc - 60 (40-80) 0.3 (0.2-0.5) 0.4 0.3 (0.2-0.5) 0.4 0.4 (0.2-0.6) 0.5 0.4 (0.2-0.6) 0.5 0.25 x Dc Жаропрочные сплавы Inconel 718 etc - 30 (20-40) 0.2 (0.1-0.3) 0.3 0.2 (0.1-0.3) 0.3 0.2 (0.1-0.3) 0.4 0.2 (0.1-0.3) 0.4 0.25 x Dc Закаленные стали SKD61 SKT4 etc (X40CrMoV5 1 55NiCrMoV6 etc) 40 50 HRC 60 (40-80) 0.3 (0.2-0.4) 0.3 0.3 (0.2-0.4) 0.3 0.4 (0.3-0.5) 0.4 0.4 (0.3-0.5) 0.4 0.45 x0Dc Закаленные стали SKD11 SKH etc (X153CrMoV12 HS18-0-1 etc) 50 60 HRC 40 (20-60) 0.15 (0.1-0.2) 0.2 0.15 (0.1-0.2) 0.2 0.2 (0.1-0.3) 0.3 0.2 (0.1-0.3) 0.3 0.25 x Dc Связанные страницы Технический справочник (15-1) 10-11
