TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|
746 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.10-12 |
|||||

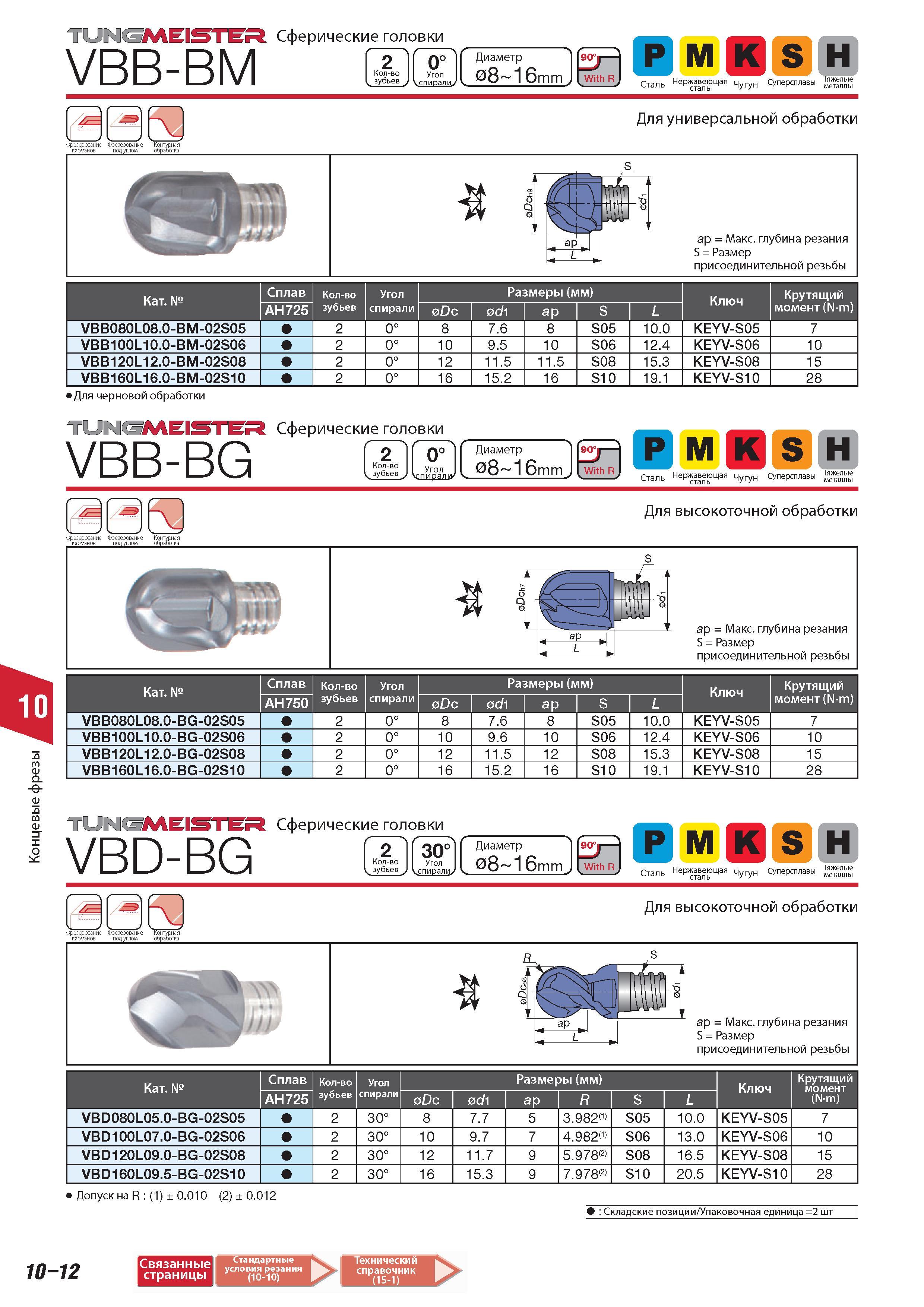

Сферические головки Tungaloy VBB-BM TUNGMEISTER 2 Количество зубьев Угол спирали Диаметр 08 16 mm 90г With R Р М К S Сталь Нержавеющая Чугун Суперсплавы ДСферические головки Tungaloy VBB-BM TUNGMEISTER 2 Количество зубьев Угол спирали Диаметр 08 16 mm 90г With R Р М К S Сталь Нержавеющая Чугун Суперсплавы Для универсальной обработки кармано Максимальная глубина резания S Размер присоединительной резьбы Сплав Количество Угол Размеры (мм) Крутящий AH725 зубьев спирали Dc 0dl ap S L момент (N-m) VBB080L08.0-BM-02S05 2 0 8 7.6 8 S05 10.0 KEYV-S05 7 VBB100L10.0-BM-02S06 2 0 10 9.5 10 S06 12.4 KEYV-S06 10 VBB120L12.0-BM-02S08 2 0 12 11.5 11.5 S08 15.3 KEYV-S08 15 VBB160L16.0-BM-02S10 2 0 16 15.2 16 S10 19.1 KEYV-S10 28 Для черновой обработки TUNGMEISTER Сферические головки VBB-BG 2 Количество зубьев Угол Чспирали Диаметр 08 1бтт Р М К S 00 Фрезерование Контурная а мано уло об абож Сталь ркткк Чугун Суперсплавы ЦЖ Для высокоточной обработки ap Максимальная глубина резания S Размер присоединительной резьбы Сплав Количество Угол Размеры (мм) Крутящий AH750 зубьев спирали Dc 0di ap S L момент (N-m) VBB080L08.0-BG-02S05 2 0 8 7.6 8 S05 10.0 KEYV-S05 7 VBB100L10.0-BG-02S06 2 0 10 9.6 10 S06 12.4 KEYV-S06 10 VBB120L12.0-BG-02S08 2 0 12 11.5 12 S08 15.3 KEYV-S08 15 VBB160L16.0-BG-02S10 2 0 16 15.2 16 S10 19.1 KEYV-S10 28 о. -е- jh О TUNGMEISTER Сферические головки VBD-BG 2 Количество зубьев 30 Угол УспиралиУ Диаметр 08 1бтт Р М К S 100 Сталь Нерствлющая Чугун Суперсплавы ЦЖ Для высокоточной обработки Фрезерование Контурна карманов под углом обработк. S fz ap Максимальная глубина резания S Размер присоединительной резьбы Сплав Количество Угол Размеры (мм) Крутящий AH725 зубьев спирали Dc 0d1 ap R S L (N-m) VBD080L05.0-BG-02S05 2 3 8 7.7 5 3.982(1) S05 10.0 KEYV-S05 7 VBD100L07.0-BG-02S06 2 3 10 9.7 7 4.982(1) S06 13.0 KEYV-S06 10 VBD120L09.0-BG-02S08 2 3 12 11.7 9 5.978(2) S08 16.5 KEYV-S08 15 VBD160L09.5-BG-02S10 2 3 16 15.3 9 7.978(2) S10 20.5 KEYV-S10 28 Допуск на R (1) 0.010 (2) 0.012 Складские позиции Упаковочная единица 2 шт 10-12 Связанные страницы Техническим справочник (15-1) S S R |
|||||
См.также / See also : |
|||||
Соотношение твердостей Таблица / Hardness equivalent table |
Аналоги марок стали / Workpiece material conversion table |
||||
Отклонение размера детали / Fit tolerance table |
Перевод оборотов в скорость / Surface speed to RPM conversion |
||||
Диаметр под резьбу / Tap drill sizes |
Виды резьбы в машиностроении / Thread types and applications |
||||
Дюймы в мм Таблица / Inches to mm Conversion table |
Современные инструментальные материалы / Cutting tool materials |
||||
|
Модульные концевые фрезы Tungaloy с режущими сменными твердосплавными головками | |||||
| Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) | |||||
| |
 743 |  744 |  745 Двузубые тороидальные фрезы Tungaloy VFX 2 TUNGMEISTER с резьбовым соединением из монолитного твердого сплава Изображение Основные размеры |  747 |  748 |  749 |
| |
|||||
