TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

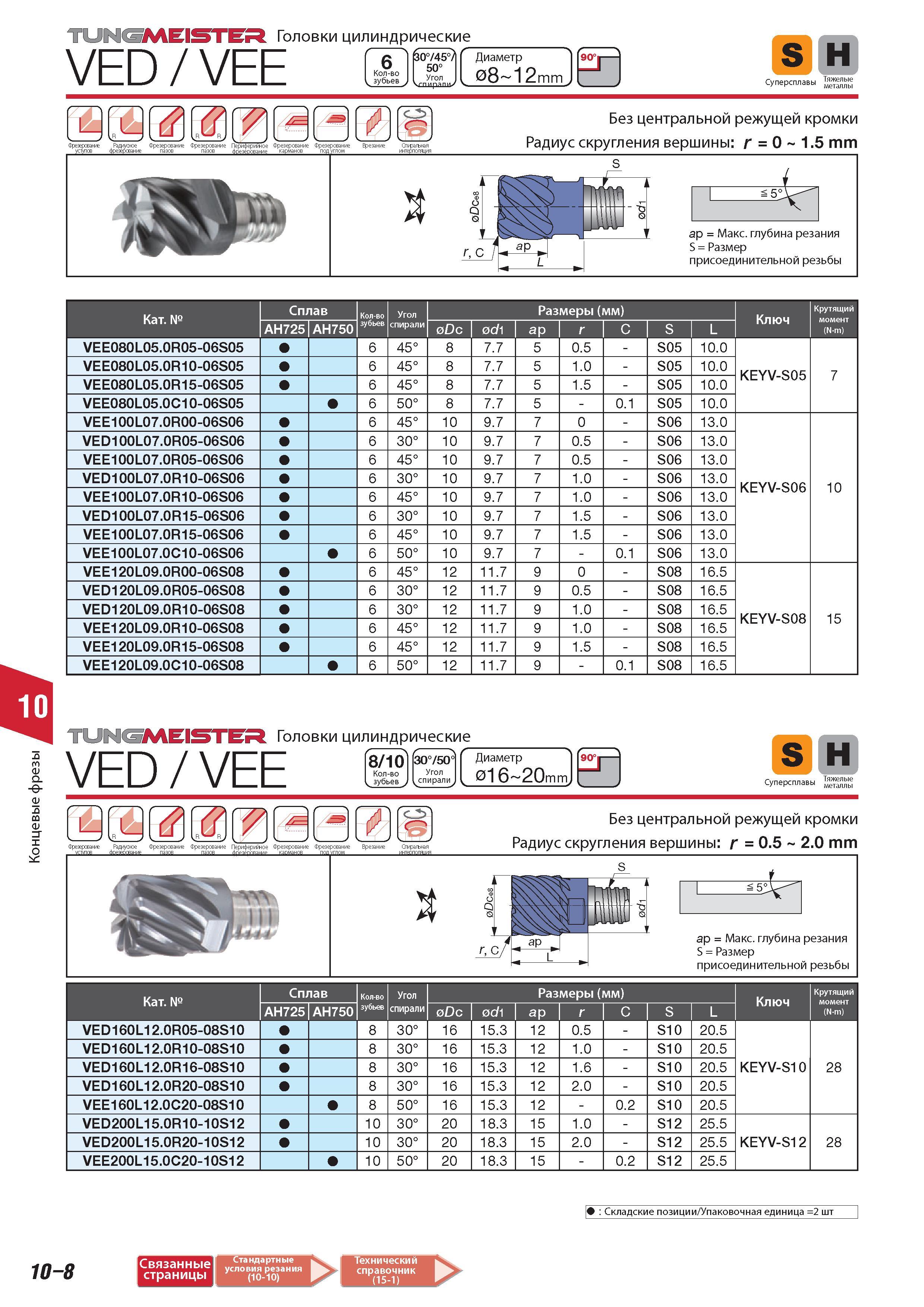

742 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.10-8 |
|||||
Головки цилиндрические Tungaloy VED VEE 6 TUNGMEISTER Количество зубьев 30 45 50 Угол Диаметр 08 12 mm 90р S Суперсплавы Без центральной режущей кромки РаГоловки цилиндрические Tungaloy VED VEE 6 TUNGMEISTER Количество зубьев 30 45 50 Угол Диаметр 08 12 mm 90р S Суперсплавы Без центральной режущей кромки Радиус скругления вершины r 0 1.5 mm А а 5 ар Максимальная глубина резания S Размер присоединительной резьбы Категория Сплав Количество Угол Размеры (мм) Крутящий зубьев спирали Dc 0di ap r C S L (N m) VEE080L05.0R05-06S05 6 45 8 7.7 5 0.5 - S05 10.0 VEE080L05.0R10-06S05 6 4 о 8 7.7 5 1.0 - S05 10.0 KEYV-S05 7 VEE080L05.0R15-06S05 6 4 о 8 7.7 5 1.5 - S05 10.0 VEE080L05.0C10-06S05 6 5 8 7.7 5 - 0.1 S05 10.0 VEE100L07.0R00-06S06 6 4 о 10 9.7 7 0 - S06 13.0 VED100L07.0R05-06S06 6 3 10 9.7 7 0.5 - S06 13.0 VEE100L07.0R05-06S06 6 4 о 10 9.7 7 0.5 - S06 13.0 VED100L07.0R10-06S06 6 3 10 9.7 7 1.0 - S06 13.0 KEYV-S06 10 VEE100L07.0R10-06S06 6 4 о 10 9.7 7 1.0 - S06 13.0 VED100L07.0R15-06S06 6 3 10 9.7 7 1.5 - S06 13.0 VEE100L07.0R15-06S06 6 4 о 10 9.7 7 1.5 - S06 13.0 VEE100L07.0C10-06S06 6 5 10 9.7 7 - 0.1 S06 13.0 VEE120L09.0R00-06S08 6 4 о 12 11.7 9 0 - S08 16.5 VED120L09.0R05-06S08 6 3 12 11.7 9 0.5 - S08 16.5 VED120L09.0R10-06S08 6 3 12 11.7 9 1.0 - S08 16.5 KEYV-S08 15 VEE120L09.0R10-06S08 6 4 о 12 11.7 9 1.0 - S08 16.5 VEE120L09.0R15-06S08 6 4 о 12 11.7 9 1.5 - S08 16.5 VEE120L09.0C10-06S08 6 5 12 11.7 9 - 0.1 S08 16.5 о. -е- jh О TUNGMEISTER Головки цилиндрические VED VEE 8 10 Количество зубьев 30 50' Угол спирали Диаметр 016 20п S Без центральной режущей кромки Радиус скругления вершины r 0.5 2.0 mm ар Максимальная глубина резания S Размер присоединительной резьбы Категория Сплав Количество Угол Размеры (мм) Крутящий AH725 AH750 зубьев спирали Dc 0di ap r C S L (N m) VED160L12.0R05-08S10 8 30 16 15.3 12 0.5 - S10 20.5 VED160L12.0R10-08S10 8 3 16 15.3 12 1.0 - S10 20.5 VED160L12.0R16-08S10 8 3 16 15.3 12 1.6 - S10 20.5 KEYV-S10 28 VED160L12.0R20-08S10 8 3 16 15.3 12 2.0 - S10 20.5 VEE160L12.0C20-08S10 8 5 16 15.3 12 - 0.2 S10 20.5 VED200L15.0R10-10S12 10 3 20 18.3 15 1.0 - S12 25.5 VED200L15.0R20-10S12 10 3 20 18.3 15 2.0 - S12 25.5 KEYV-S12 28 VEE200L15.0C20-10S12 10 5 20 18.3 15 - 0.2 S12 25.5 S S Складские позиции Упаковочная единица 2 шт 10-8 Связанные страницы Техническим справочник (15-1) |
|||||
См.также / See also : |
|||||
Соотношение твердостей Таблица / Hardness equivalent table |
Аналоги марок стали / Workpiece material conversion table |
||||
Отклонение размера детали / Fit tolerance table |
Перевод оборотов в скорость / Surface speed to RPM conversion |
||||
Диаметр под резьбу / Tap drill sizes |
Виды резьбы в машиностроении / Thread types and applications |
||||
Дюймы в мм Таблица / Inches to mm Conversion table |
Современные инструментальные материалы / Cutting tool materials |
||||
|
Модульные концевые фрезы Tungaloy с режущими сменными твердосплавными головками | |||||
| Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) | |||||
| |
 739 Сменные режущие головки Tungaloy VEE TUNGMEISTER для фрезерования с резьбовым хвостовиком 3 Количество зубьев 3 Угол спирали 45 градусов Диаметр от 8 до 1 |  740 |  741 |  743 |  744 |  745 Двузубые тороидальные фрезы Tungaloy VFX 2 TUNGMEISTER с резьбовым соединением из монолитного твердого сплава Изображение Основные размеры |
| |
|||||
