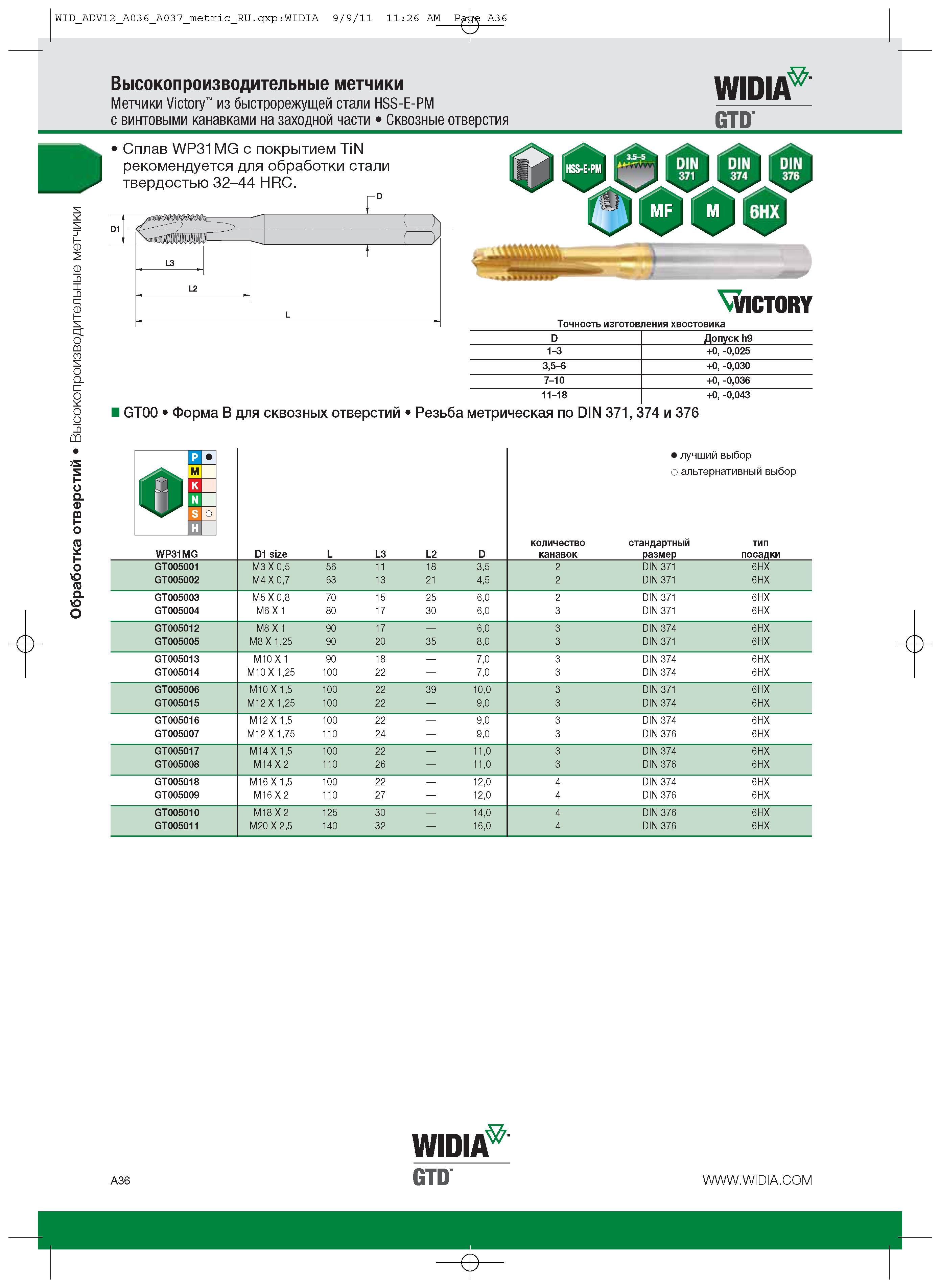

46 Каталог WIDIA 2012 Новый металлорежущий инструмент и оснастка Стр.A36

Каталог WIDIA 2012 Новый инструмент и оснастка Стр. A36 0046 Lab2u

Высокопроизводительные метчики Метчики Victory из быстрорежущей стали HSS-E-PM с винтовыми канавками на заходной части Сквозные отверстия WIDIA GTD № Сплав WP31MG с покрытием TiN рекомендуется для обработки стали твердостью 32-44 HRC. VICTORY Точность изготовления хвостовика D Допуск h9 1-3 +0, -0,025 3,5-6 +0, -0,030 7-10 +0, -0,036 11-18 +0, -0,043 GT00 Форма B для сквозных отверстий Резьба метрическая по DIN 371, 374 и 376 к sB Н WP31MG D1 size L L3 L2 D количество канавок стандартный размер тип посадки GT005001 M3 X 0,5 56 11 18 3,5 2 DIN 371 6HX GT005002 M4 X 0,7 63 13 21 4,5 2 DIN 371 6HX GT005003 M5 X 0,8 70 15 25 6,0 2 DIN 371 6HX GT005004 M6 X 1 80 17 30 6,0 3 DIN 371 6HX GT005012 M8 X 1 90 17 6,0 3 DIN 374 6HX GT005005 M8 X 1,25 90 20 35 8,0 3 DIN 371 6HX GT005013 M10 X 1 90 18 7,0 3 DIN 374 6HX GT005014 M10 X 1,25 100 22 7,0 3 DIN 374 6HX GT005006 M10 X 1,5 100 22 39 10,0 3 DIN 371 6HX GT005015 M12 X 1,25 100 22 9,0 3 DIN 374 6HX GT005016 M12 X 1,5 100 22 9,0 3 DIN 374 6HX GT005007 M12 X 1,75 110 24 9,0 3 DIN 376 6HX GT005017 M14 X 1,5 100 22 11,0 3 DIN 374 6HX GT005008 M14 X 2 110 26 11,0 3 DIN 376 6HX GT005018 M16 X 1,5 100 22 12,0 4 DIN 374 6HX GT005009 M16 X 2 110 27 12,0 4 DIN 376 6HX GT005010 M18 X 2 125 30 14,0 4 DIN 376 6HX GT005011 M20 X 2,5 140 32 16,0 4 DIN 376 6HX Лучший и альтернативный выбор WIDIA A36 GTD
