44 Каталог WIDIA 2012 Новый металлорежущий инструмент и оснастка Стр.A34

Каталог WIDIA 2012 Новый инструмент и оснастка Стр. A34 0044 Lab2u

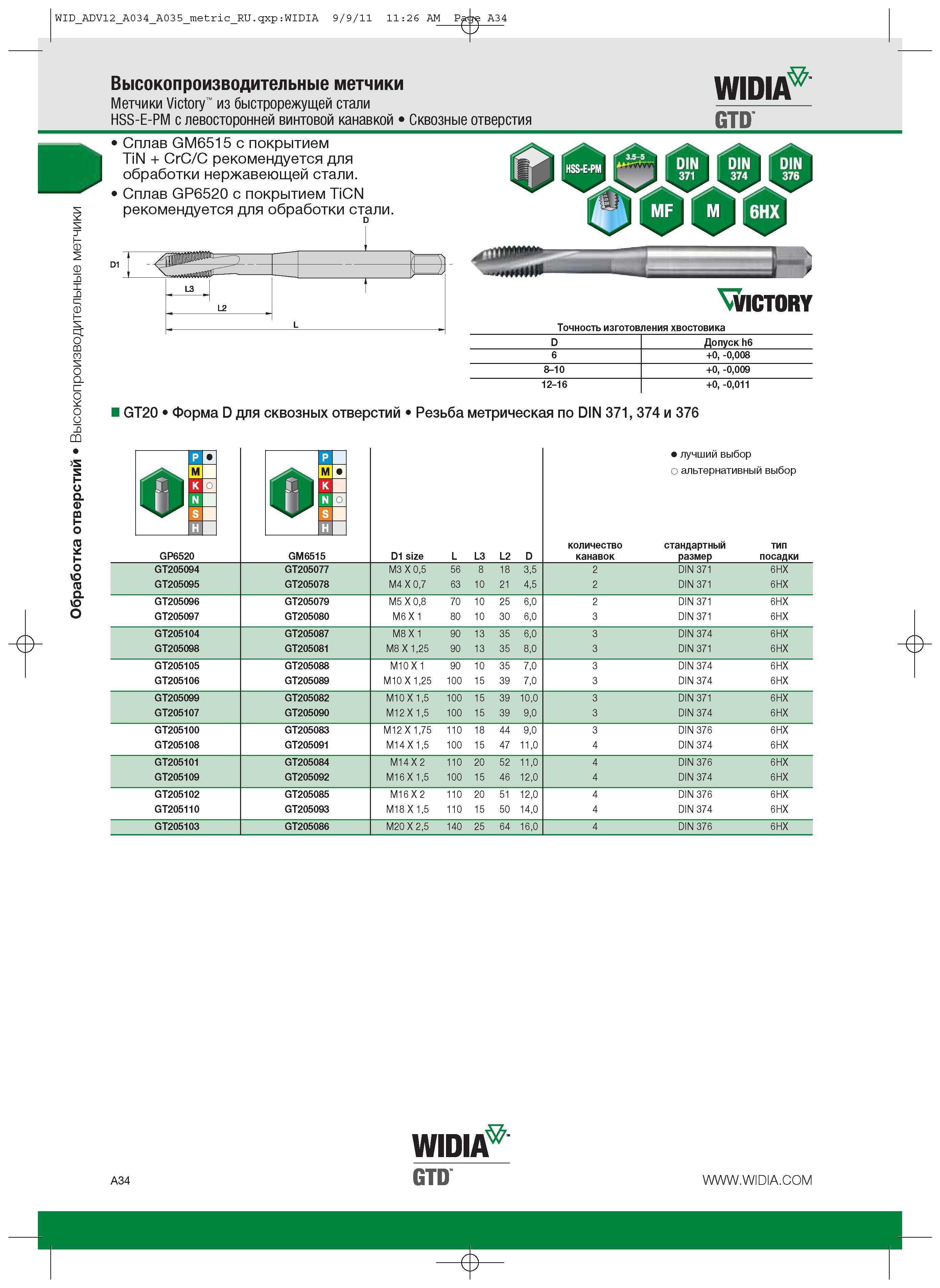

Высокопроизводительные метчики Метчики Victory из быстрорежущей стали HSS-E-PM с левосторонней винтовой канавкой Сквозные отверстия WIDIA GTD № к и ч ет м е ы н ь л е и д о в з и о р п ко о с ы В й и с р е в о ка о б а р б О Сплав GM6515 с покрытием TiN + CrC/C рекомендуется для обработки нержавеющей стали. Сплав GP6520 с покрытием TiCN рекомендуется для обработки стали. D VICTORY Точность изготовления хвостовика D Допуск h6 6 +0, -0,008 8-10 +0, -0,009 12-16 +0, -0,011 GT20 Форма D для сквозных отверстий Резьба метрическая по DIN 371, 374 и 376 GP6520 GM6515 D1 size L L3 L2 D количество канавок стандартный размер тип посадки GT205094 GT205077 M3 X 0,5 56 8 18 3,5 2 DIN 371 6HX GT205095 GT205078 M4 X 0,7 63 10 21 4,5 2 DIN 371 6HX GT205096 GT205079 M5 X 0,8 70 10 25 6,0 2 DIN 371 6HX GT205097 GT205080 M6 X 1 80 10 30 6,0 3 DIN 371 6HX GT205104 GT205087 M8 X 1 90 13 35 6,0 3 DIN 374 6HX GT205098 GT205081 M8 X 1,25 90 13 35 8,0 3 DIN 371 6HX GT205105 GT205088 M10 X 1 90 10 35 7,0 3 DIN 374 6HX GT205106 GT205089 M10 X 1,25 100 15 39 7,0 3 DIN 374 6HX GT205099 GT205082 M10 X 1,5 100 15 39 10,0 3 DIN 371 6HX GT205107 GT205090 M12 X 1,5 100 15 39 9,0 3 DIN 374 6HX GT205100 GT205083 M12 X 1,75 110 18 44 9,0 3 DIN 376 6HX GT205108 GT205091 M14 X 1,5 100 15 47 11,0 4 DIN 374 6HX GT205101 GT205084 M14 X 2 110 20 52 11,0 4 DIN 376 6HX GT205109 GT205092 M16 X 1,5 100 15 46 12,0 4 DIN 374 6HX GT205102 GT205085 M16 X 2 110 20 51 12,0 4 DIN 376 6HX GT205110 GT205093 M18 X 1,5 110 15 50 14,0 4 DIN 374 6HX GT205103 GT205086 M20 X 2,5 140 25 64 16,0 4 DIN 376 6HX Лучший и альтернативный выбор WIDIA A34 GTD
