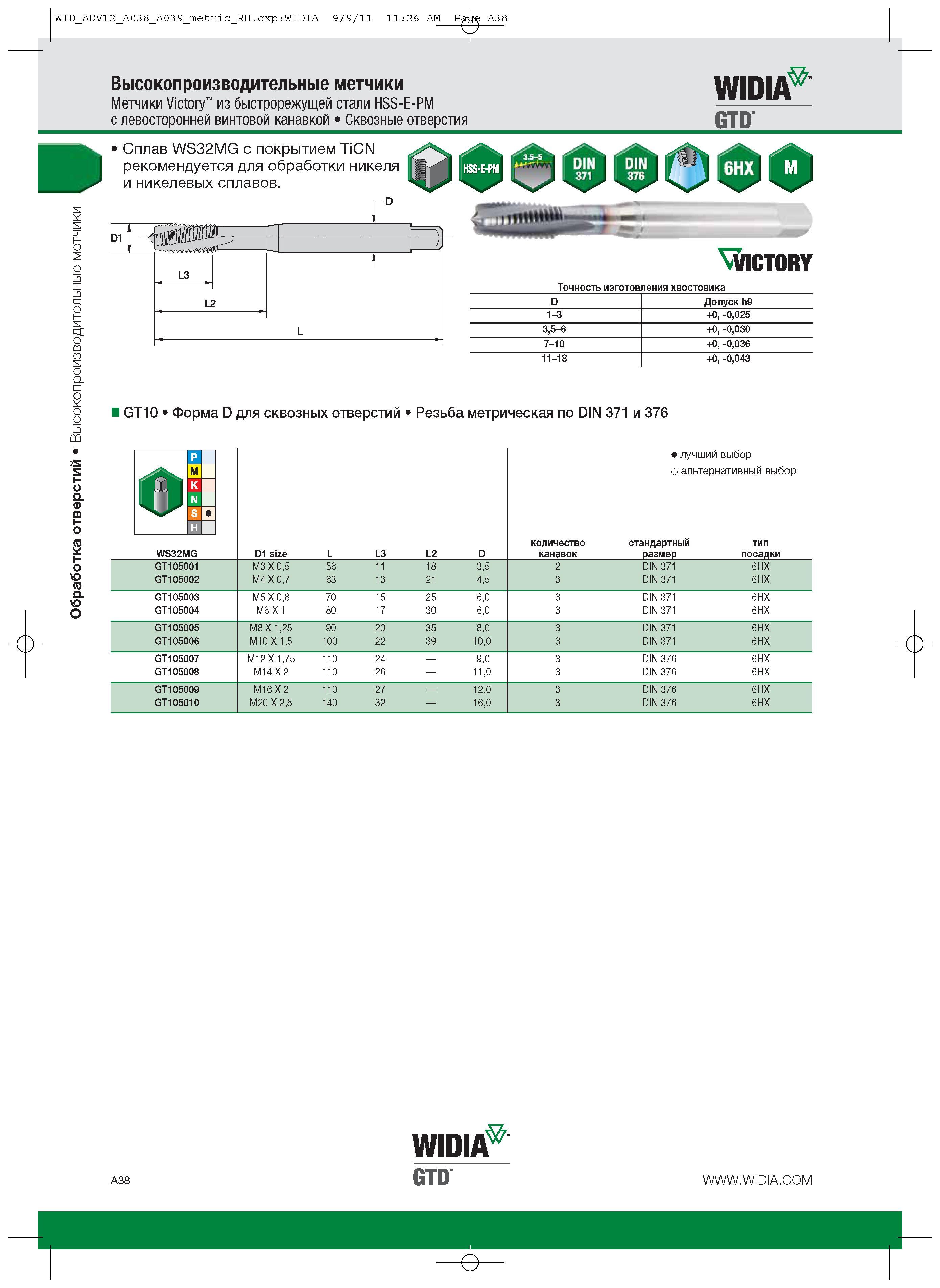

Высокопроизводительные метчики Метчики Victory из быстрорежущей стали HSS-E-PM с левосторонней винтовой канавкой Сквозные отверстия WIDIA GTD № CD 0 I 0 CD I- О СП со о а с о о .0 со >S и с а е в о ка о ю а а ю О Сплав WS32MG с покрытием TiCN рекомендуется для обработки никеля и никелевых сплавов. \%ICT0RY Точность изготовления хвостовика D Допуск h9 1-3 +0, -0,025 3,5-6 +0, -0,030 7-10 +0, -0,036 11-18 +0, -0,043 GT10 Форма D для сквозных отверстий Резьба метрическая по DIN 371 и 376 WS32MG D1 size L L3 L2 D канавок размер посадки GT105001 M3 X 0,5 56 11 18 3,5 2 DIN 371 6HX GT105002 M4 X 0,7 63 13 21 4,5 3 DIN 371 6HX GT105003 M5 X 0,8 70 15 25 6,0 3 DIN 371 6HX GT105004 M6 X 1 80 17 30 6,0 3 DIN 371 6HX GT105005 M8 X 1,25 90 20 35 8,0 3 DIN 371 6HX GT105006 M10 X 1,5 100 22 39 10,0 3 DIN 371 6HX GT105007 M12 X 1,75 110 24 9,0 3 DIN 376 6HX GT105008 M14 X 2 110 26 11,0 3 DIN 376 6HX GT105009 M16 X 2 110 27 12,0 3 DIN 376 6HX GT105010 M20 X 2,5 140 32 16,0 3 DIN 376 6HX Лучший и альтернативный выбор количество стандартный -э- тип A38 WIDI GTD
