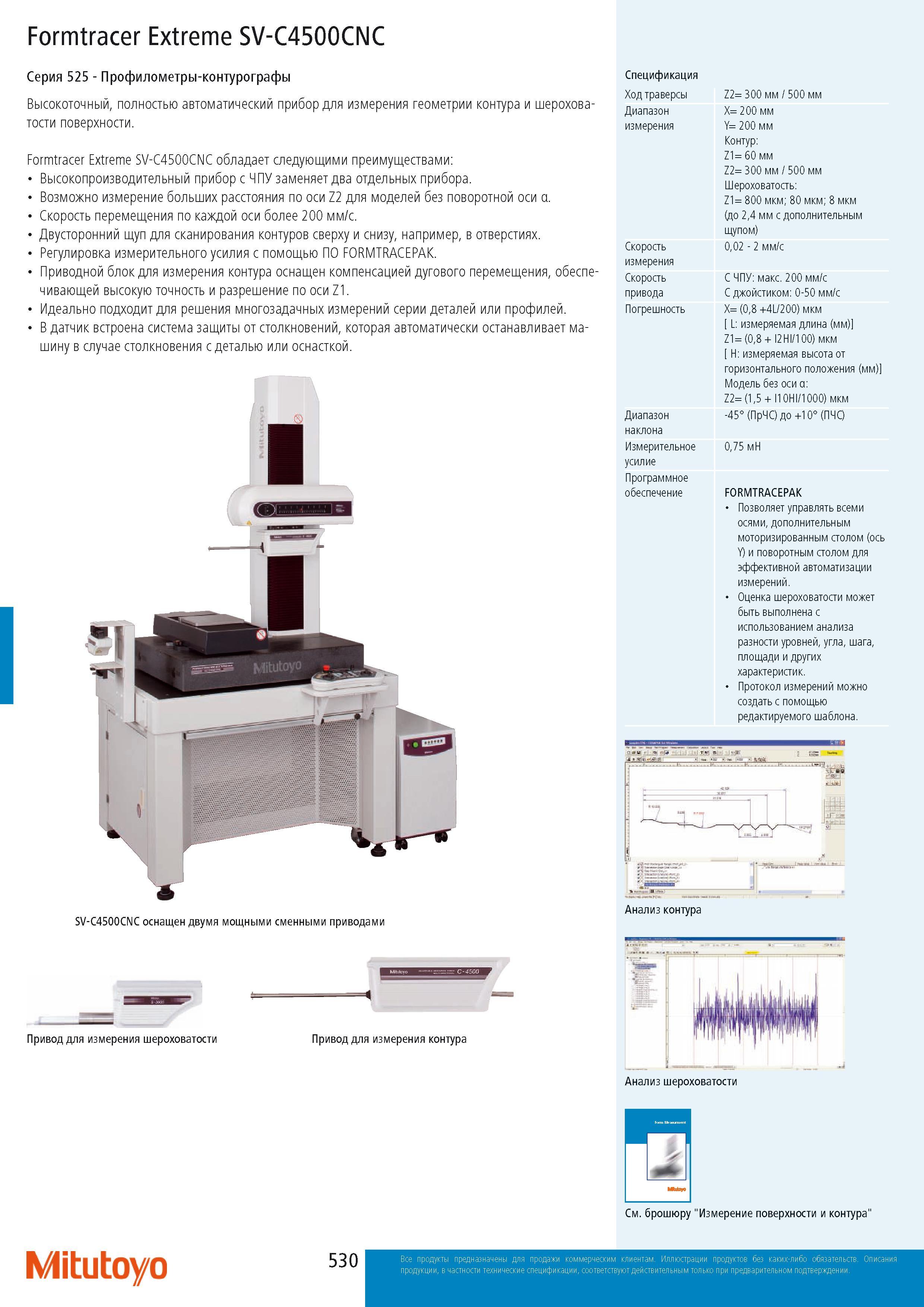

Высокоточные измерительные приборы Mitutoyo для измерения геометрии контура и шероховатости поверхности изделий Стационарные профилометры контурографы Formtracer Extreme SV-C4500CNC Серия 525 Высокоточный полностью автоматический прибор для измерения геометрии контура и шероховатости поверхности Formtracer Extreme SV-C4500CNC обладает следующими преимуществами Высокопроизводительный прибор с ЧПУ заменяет два отдельных прибора. Возможно измерение больших расстояния по оси Z2 для моделей без поворотной оси а. Скорость перемещения по каждой оси более 200 мм с. Двусторонний щуп для сканирования контуров сверху и снизу например в отверстиях. Регулировка измерительного усилия с помощью ПО FORMTRACEPAK. Приводной блок для измерения контура оснащен компенсацией дугового перемещения обеспе чивающей высокую точность и разрешение по оси Z1. Идеально подходит для решения многозадачных измерений серии деталей или профилей. В датчик встроена система защиты от столкновений которая автоматически останавливает машину в случае столкновения с деталью или оснасткой. I Шш S SV-C4500CNC оснащен двумя мощными сменными приводами Привод для измерения шероховатости Привод для измерения контура Mitutoyo 530 Спецификация Ход траверсы Z2 300 мм 500 мм Диапазон X 200 мм измерения Y 200 мм Контур Z1 60 мм Z2 300 мм 500 мм Шероховатость Z1 800 мкм 80 мкм 8 мкм (до 24 мм с дополнительным щупом) Скорость 002 - 2 мм с измерения Скорость С ЧПУ макс. 200 мм с привода С джойстиком 0-50 мм с Погрешность X (08 +4L 200) мкм L измеряемая длина (мм) Z1 (08 + I2HI 100) мкм H измеряемая высота от горизонтального положения (мм) Модель без оси а Z2 (15 + I10HI 1000) мкм Диапазон -45 (ПрЧС) до +10 (ПЧС) наклона Измерительное 075 мН усилие Программное обеспечение FORMTRACEPAK Позволяет управлять всеми осями дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений. Оценка шероховатости может быть выполнена с использованием анализа разности уровней угла шага площади и других характеристик. Протокол измерений можно создать с помощью редактируемого шаблона. Mtutnyo Смотри брошюру "Измерение поверхности и контура" Formtracer Extreme SV-C4500CNC Серия 525 -
