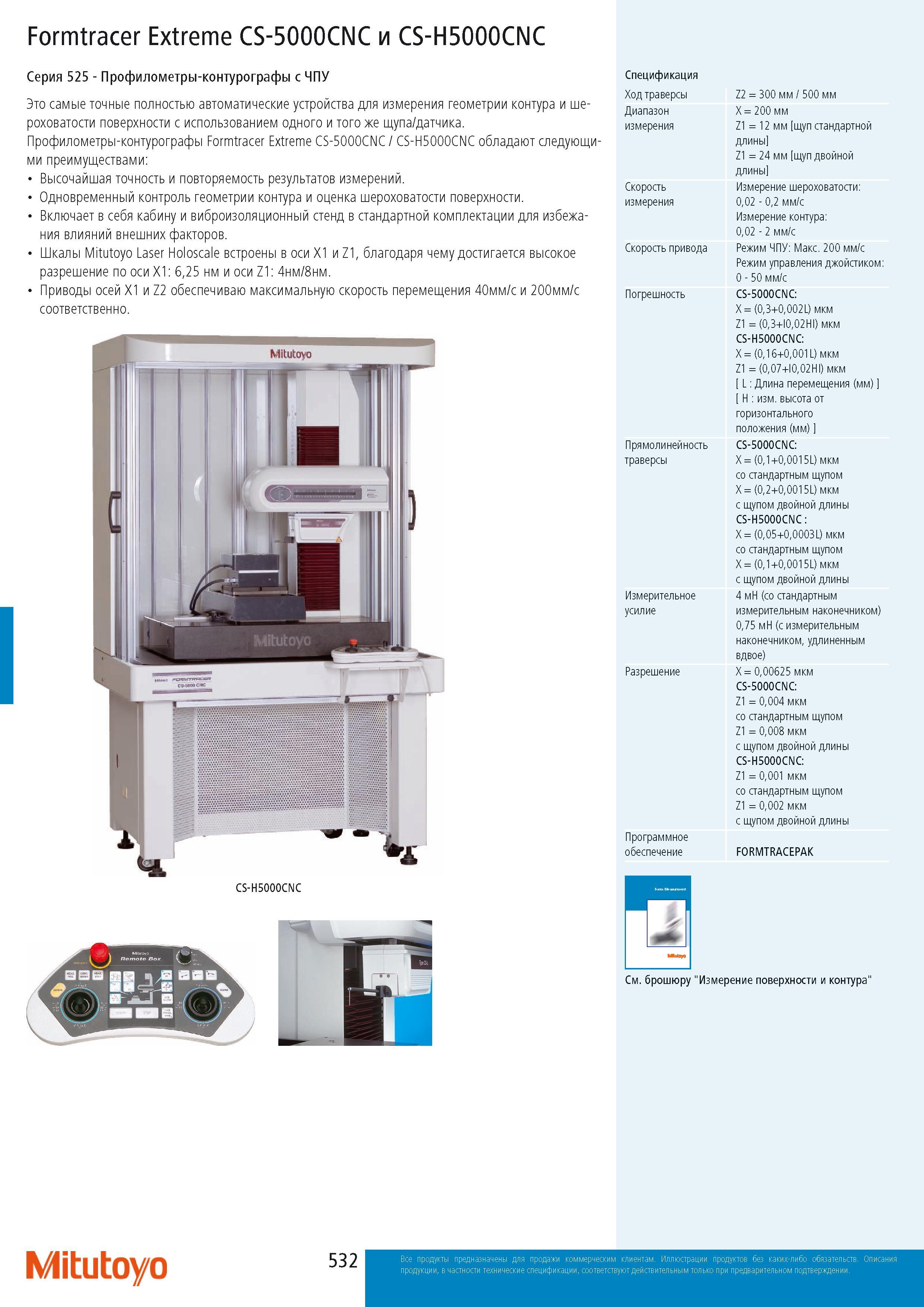

Профилометры-контурографы Mitutoyo с ЧПУ самые точные полностью автоматические устройства для измерения геометрии контура и шероховатости поверхности с использо

Профилометры-контурографы Mitutoyo с ЧПУ самые точные полностью автоматические устройства для измерения геометрии контура и шероховатости поверхности с использованием одного и того же щупа датчика Профилометры-контурографы Formtracer Extreme CS-5000CNC CS-H5000CNC обладают следующи ми преимуществами Высочайшая точность и повторяемость результатов измерений. Одновременный контроль геометрии контура и оценка шероховатости поверхности. Включает в себя кабину и виброизоляционный стенд в стандартной комплектации для избежания влияний внешних факторов. Шкалы Mitutoyo Laser Holoscale встроены в оси X1 и Z1 благодаря чему достигается высокое разрешение по оси X1 625 нм и оси Z1 4нм 8нм. Приводы осей X1 и Z2 обеспечиваю максимальную скорость перемещения 40мм с и 200мм с соответственно. Спецификация Ход траверсы Диапазон измерения Скорость измерения Скорость привода Погрешность Прямолинейность траверсы Измерительное усилие Разрешение Программное обеспечение Z2 300 мм 500 мм X 200 мм Z1 12 мм щуп стандартной длины Z1 24 мм щуп двойной длины Измерение шероховатости 002 - 02 мм с Измерение контура 002 - 2 мм с Режим ЧПУ Макс. 200 мм с Режим управления джойстиком 0 - 50 мм с CS-5000CNC X (03+0002L) мкм Z1 (03+I002HI) мкм CS-H5000CNC X (016+0001L) мкм Z1 (007+I002HI) мкм L Длина перемещения (мм) H изм. высота от горизонтального положения (мм) CS-5000CNC X (01+00015L) мкм со стандартным щупом X (02+00015L) мкм с щупом двойной длины CS-H5000CNC X (005+00003L) мкм со стандартным щупом X (01+00015L) мкм с щупом двойной длины 4 мН (со стандартным измерительным наконечником) 075 мН (с измерительным наконечником удлиненным вдвое) X 000625 мкм CS-5000CNC Z1 0004 мкм со стандартным щупом Z1 0008 мкм с щупом двойной длины CS-H5000CNC Z1 0001 мкм со стандартным щупом Z1 0002 мкм с щупом двойной длины FORMTRACEPAK Смотри брошюру "Измерение поверхности и контура" Mitutoyo 532 Formtracer Extreme CS-5000CNC и CS-H5000CNC Серия 525 -
