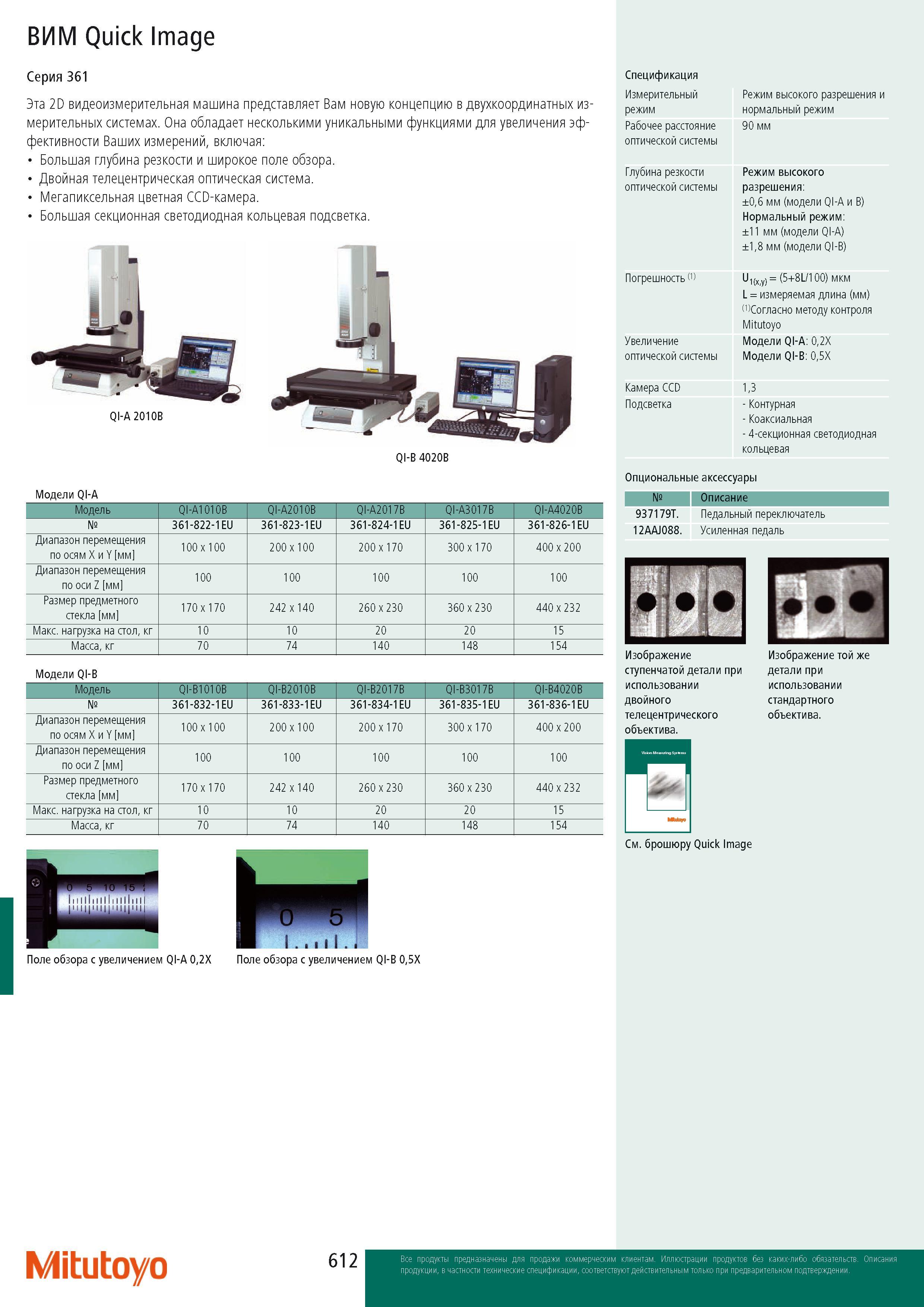

ВИМ Quick Image Серия 361 Эта 2D видеоизмерительная машина представляет Вам новую концепцию в двухкоординатных измерительных системах. Она обладает несколькими уникальными функциями для увеличения эффективности Ваших измерений включая: Большая глубина резкости и широкое поле обзора. Двойная телецентрическая оптическая система. Мегапиксельная цветная CCD-камера. Большая секционная светодиодная кольцевая подсветка. QI-A 2010B QI-B 4020B Модели QI-A Модель QI-A1010B QI-A2010B QI-A2017B QI-A3017B QI-A4020B 361-822-1EU 361-823-1EU 361-824-1EU 361-825-1EU 361-826-1EU Диапазон перемещения по осям X и Y мм 100x 100 200 x 100 200 x 170 300 x 170 400 x 200 Диапазон перемещения по оси Z мм 100 100 100 100 100 Размер предметного стекла мм 170x 170 242 x 140 260x230 360x230 440x232 Макс. нагрузка на стол кг 10 10 20 20 15 Масса кг 70 74 140 148 154 Модели QI-B . И Поле обзора с увеличением QI-A 02X Поле обзора с увеличением QI-B 05X Модель QI-B1010B QI-B2010B QI-B2017B QI-B3017B QI-B4020B 361-832-1EU 361-833-1EU 361-834-1EU 361-835-1EU 361-836-1EU Диапазон перемещения по осям X и Y мм 100x 100 200 x 100 200 x 170 300 x 170 400 x 200 Диапазон перемещения по оси Z мм 100 100 100 100 100 Размер предметного стекла мм 170x 170 242 x 140 260x230 360x230 440x232 Макс. нагрузка на стол кг 10 10 20 20 15 Масса кг 70 74 140 148 154 Спецификация Измерительный режим Рабочее расстояние оптической системы Глубина резкости оптической системы Режим высокого разрешения и нормальный режим 90 мм Режим высокого разрешения: 06 мм (модели QI-A и B) Нормальный режим : 11 мм (модели QI-A) 18 мм (модели QI-B) Погрешность (1) U1(xy) (5+8L 100) мкм L измеряемая длина (мм) (1)Согласно методу контроля Mitutoyo Увеличение Модели QI-A: 02X оптической системы Модели QI-B: 05X Камера CCD 13 Подсветка - Контурная - Коаксиальная - 4-секционная светодиодная кольцевая Опциональные аксессуары Описание 937179T. Педальный переключатель 12AAJ088. Усиленная педаль Изображение ступенчатой детали при использовании двойного телецентрического объектива. Изображение той же детали при использовании стандартного объектива. Смотри брошюру Quick Image Mitutoyo 612 Все продукты предназначены для продажи коммерческим клиентам. Иллюстрации продуктов без каких-либо обязательств. Описания продукции в частности технические спецификации соответствуют действительным только при предварительном подтверждении. Видеоизмерительные машины Mitutoyo ВИМ Quick Image Серия 361 обладают несколькими уникальными функциями для увеличения эффективности Ваших измерений
