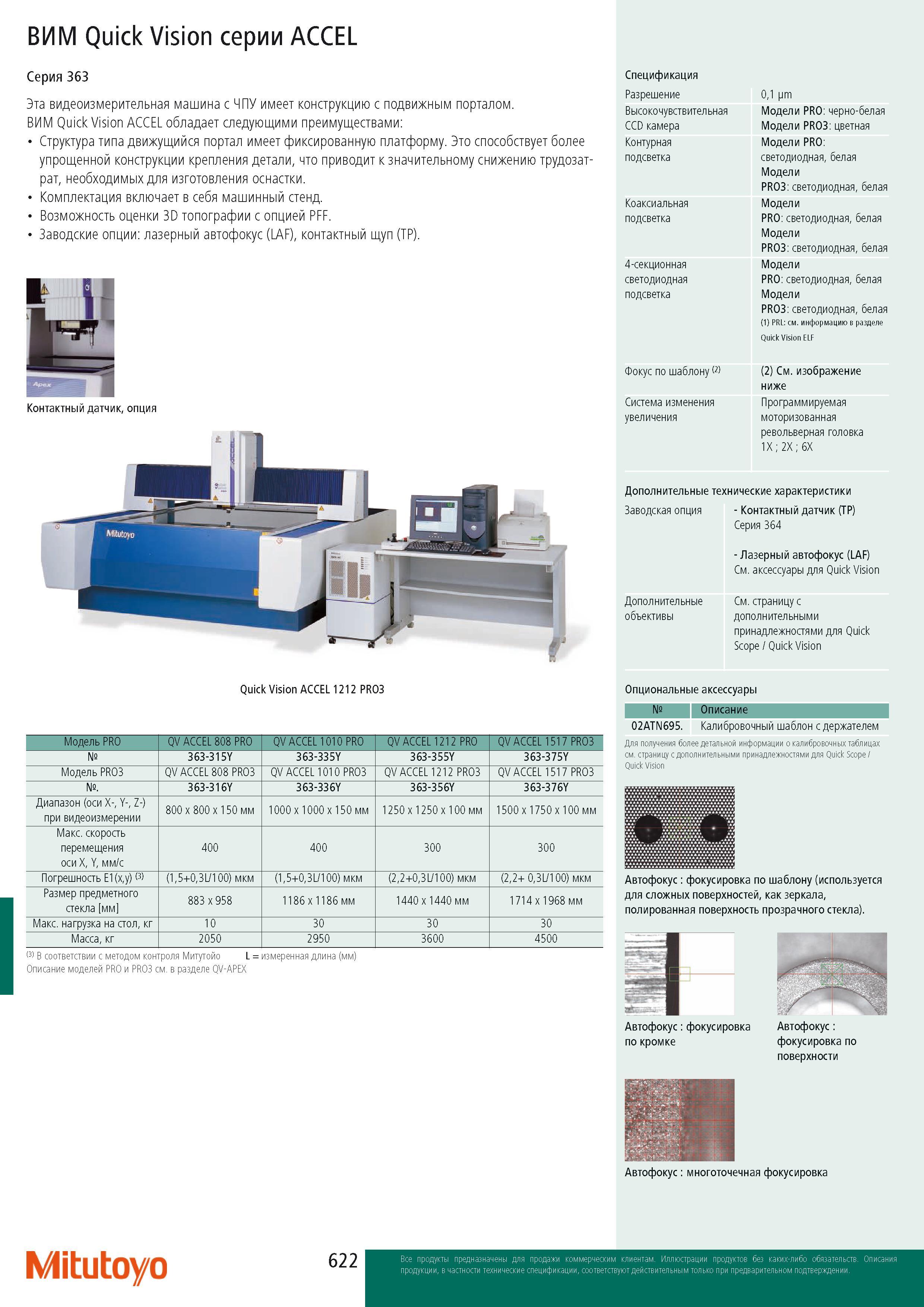

Видеоизмерительная машина Mitutoyo с ЧПУ ВИМ Quick Vision серии ACCEL Серия 363 имеет конструкцию с подвижным порталом Структура типа движущийся портал имеет фиксированную платформу. Это способствует более упрощенной конструкции крепления детали что приводит значительному снижению трудозатрат необходимых для изготовления оснастки. Комплектация включает в себя машинный стенд. Возможность оценки 3D топографии с опцией PFF. Заводские опции лазерный автофокус (LAF) контактный щуп (TP). Контактный датчик опция Спецификация Разрешение 01 pm Высокочувствительная Модели PRO черно-белая CCD камера Модели PRO3 цветная Контурная Модели PRO подсветка светодиодная белая Модели PRO3 светодиодная белая Коаксиальная Модели подсветка PRO светодиодная белая Модели PRO3 светодиодная белая 4-секционная Модели светодиодная PRO светодиодная белая подсветка Модели PRO3 светодиодная белая (1) PRL Смотри информацию в разделе Quick Vision ELF Фокус по шаблону (2) (2) Смотри изображение ниже Система изменения Программируемая увеличения моторизованная револьверная головка 1X 2X 6X Дополнительные технические характеристики Заводская опция - Контактный датчик (TP) Серия 364 - Лазерный автофокус (LAF) Смотри аксессуары для Quick Vision Дополнительные Смотри страницу с объективы дополнительными принадлежностями для Quick Scope Quick Vision Quick Vision ACCEL 1212 PRO3 Опциональные аксессуары и В соответствии с методом контроля Митутойо L Описание моделей PRO и PRO3 Смотри в разделе QV-APEX измеренная длина (мм) Описание Модель PRO QV ACCEL 808 PRO QV ACCEL 1010 PRO QV ACCEL 1212 PRO QV ACCEL 1517 PRO3 363-315Y 363-335Y 363-355Y 363-375Y Модель PRO3 QV ACCEL 808 PRO3 QV ACCEL 1010 PRO3 QVACCEL 1212 PRO3 QV ACCEL 1517 PRO3 363-316Y 363-336Y 363-356Y 363-376Y Диапазон (оси X- Y- Z-) при видеоизмерении 800 x 800 x 150 мм 1000 x 1000 x 150 мм 1 250 x 1 250 x 1 00 мм 1500 x 1750 x 100 мм Максимальная скорость перемещения оси X Y мм с 400 400 300 300 Погрешность E1(xy) (3) (15+03L 100) мкм (15+03L 100) мкм (22+03L 100) мкм (22+ 03L7100) мкм Размер предметного стекла мм 883x958 1186 x 1186 мм 1440 x 1440 мм 1714 x 1968 мм Макс. нагрузка на стол кг 10 30 30 30 Масса кг 2050 2950 3600 4500 02ATN695. Калибровочный шаблон с держателем Для получения более детальной информации о калибровочных таблицах Смотри страницу с дополнительными принадлежностями для Quick Scope Quick Vision Автофокус фокусировка по шаблону (используется для сложных поверхностей как зеркала полированная поверхность прозрачного стекла). Автофокус фокусировка по кромке Автофокус фокусировка по поверхности Автофокус многоточечная фокусировка Mitutoyo 622 ВИМ Quick Vision ACCEL обладает следующими преимуществами
