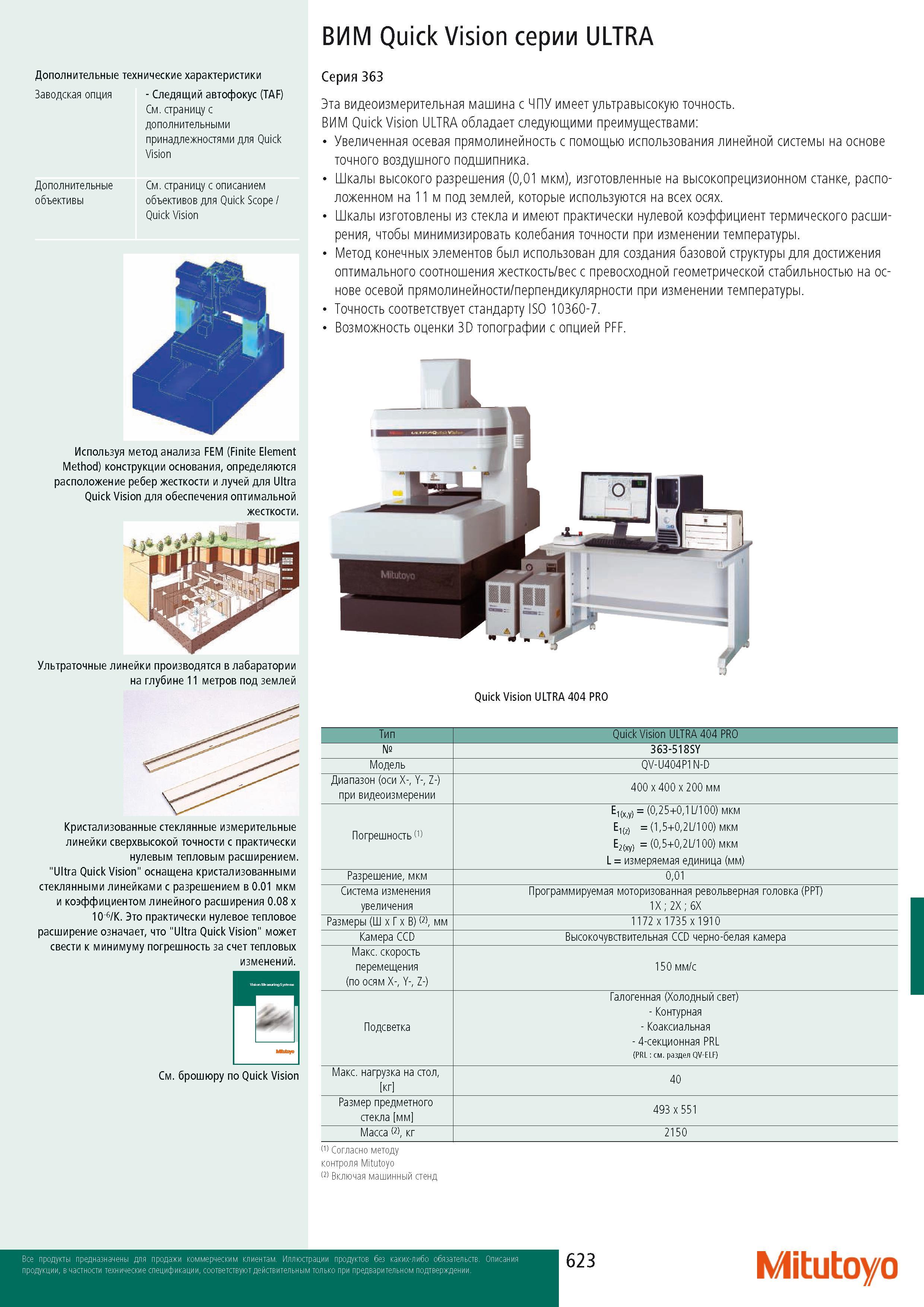

Дополнительные технические характеристики ВИМ Mitutoyo Quick Vision серии ULTRA Заводская опция Объективы Следящий автофокус TAF Используя метод анализа FEM Fin

Дополнительные технические характеристики ВИМ Mitutoyo Quick Vision серии ULTRA Заводская опция Объективы Следящий автофокус TAF Используя метод анализа FEM Finite Element Method конструкции основания определяются расположение ребер жесткости и лучей для Ultra Quick Vision для обеспечения оптимальной жесткости. Ультраточные линейки производятся в лабаратории на глубине 11 метров под землей Кристализованные стеклянные измерительные линейки сверхвысокой точности с практически нулевым тепловым расширением. "Ultra Quick Vision" оснащена кристализованными стеклянными линейками с разрешением в 0.01 мкм и коэффициентом линейного расширения 0.08 x 10-6 K. Это практически нулевое тепловое расширение означает что "Ultra Quick Vision" может свести минимуму погрешность за счет тепловых изменений. Quick Vision Серия 363 Эта видеоизмерительная машина с ЧПУ имеет ультравысокую точность. ВИМ Quick Vision ULTRA обладает следующими преимуществами Увеличенная осевая прямолинейность с помощью использования линейной системы на основе точного воздушного подшипника. Шкалы высокого разрешения (001 мкм) изготовленные на высокопрецизионном станке расположенном на 11 под землей которые используются на всех осях. Шкалы изготовлены из стекла и имеют практически нулевой коэффициент термического расширения чтобы минимизировать колебания точности при изменении температуры. Метод конечных элементов был использован для создания базовой структуры для достижения оптимального соотношения жесткость вес с превосходной геометрической стабильностью на основе осевой прямолинейности перпендикулярности при изменении температуры. Точность соответствует стандарту ISO 10360-7. Возможность оценки 3D топографии с опцией PFF. Quick Vision ULTRA 404 PR0 Тип Quick Vision ULTRA 404 PRO 363-518SY Модель QV-U404P1N-D Диапазон (оси X- Y- Z-) при видеоизмерении 400 x 400 x 200 мм Погрешность (1) E1(xy) (025+01L 100) мкм E1(z) (15+02L 100) мкм E2(xy) (05+02L 100) мкм L измеряемая единица (мм) Разрешение мкм 001 Система изменения увеличения Программируемая моторизованная револьверная головка (PPT) 1X 2X 6X Размеры (Ш x x В) (2) мм 1172x1735x1910 Камера CCD Высокочувствительная CCD черно-белая камера Максимальная скорость перемещения (по осям X- Y- Z-) 150 мм с Подсветка Галогенная (Холодный свет) - Контурная - Коаксиальная - 4-секционная PRL (PRL Смотри раздел QV-ELF) Макс. нагрузка на стол кг 40 Размер предметного стекла мм 493x551 Масса (2) кг 2150 (1) Согласно методу контроля Mitutoyo (2) Включая машинный стенд Mitutoyo Смотри страницу с дополнительными принадлежностями для Quick Vision Смотри страницу с описанием объективов для Quick Scope Quick Vision
