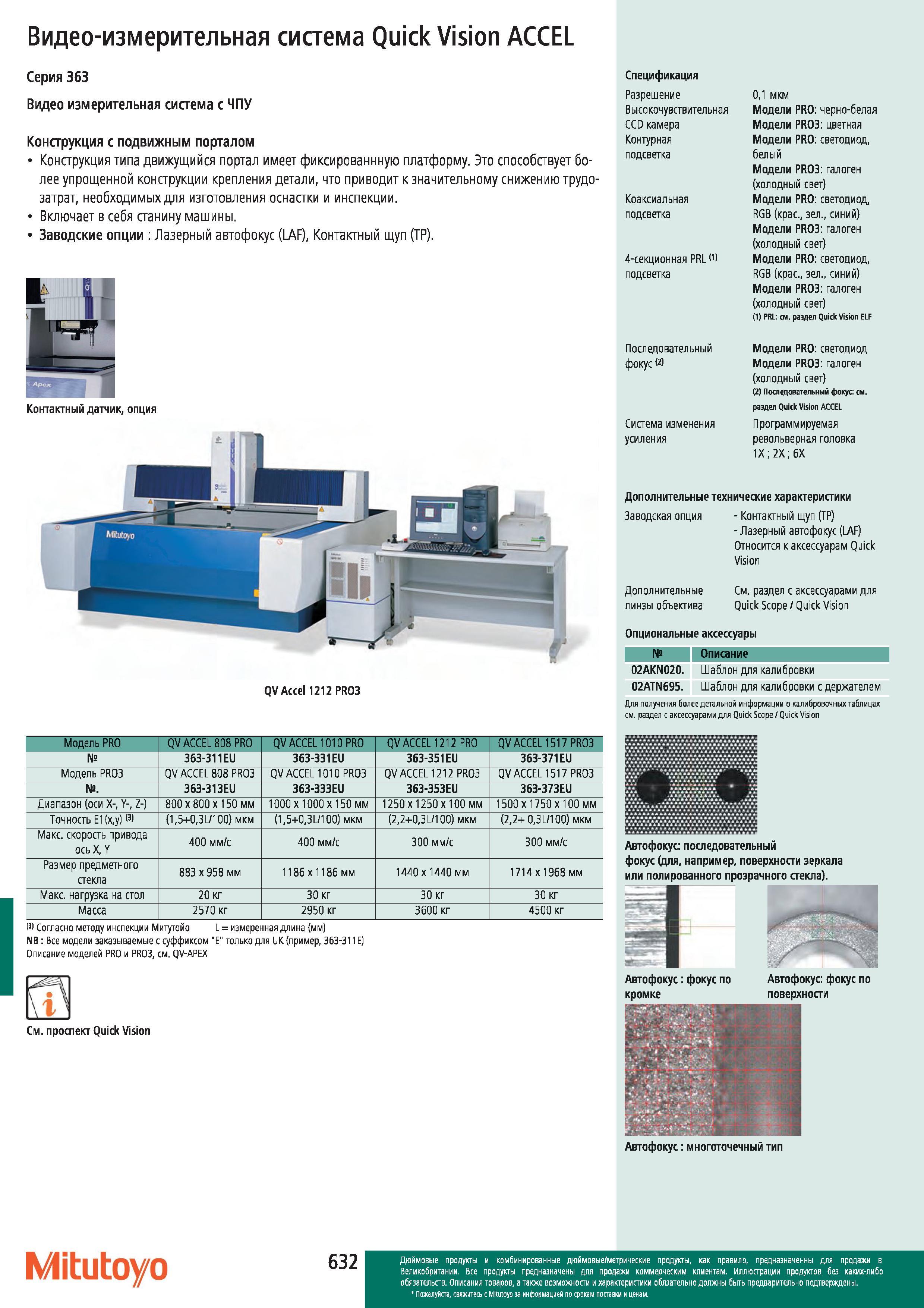

Видео измерительная система Mitutoyo с ЧПУ Конструкция с подвижным порталом Конструкция типа движущийся портал имеет фиксированнную платформу. Это способствует более упрощенной конструкции крепления детали что приводит к значительному снижению трудозатрат необходимых для изготовления оснастки и инспекции. Включает в себя станину машины. Заводские опции Лазерный автофокус (LAF) Контактный щуп (ТР). Контактный датчик опция QV Accel 1212 PR03 Спецификация Разрешение Высокочувствительная CCD камера Контурная подсветка Коаксиальная подсветка 4-секционная PRL 4 подсветка 01 мкм Модели PRO черно-белая Модели PR03 цветная Модели PRO светодиод белый Модели PR03 галоген (холодный свет) Модели PRO светодиод RGB (крас. зел. синий) Модели PR03 галоген (холодный свет) Модели PRO светодиод RGB (крас. зел. синий) Модели PR03 галоген (холодный свет) (1) PRL см. раздел Quick Vision ELF Последовательный фокус и Система изменения усиления Модели PRO светодиод Модели PR03 галоген (холодный свет) (2) Последовательный фокус см. раздел Quick Vision ACCEL Программируемая револьверная головка 1Х;2Х;6Х Дополнительные технические характеристики Заводская опция Контактный щуп (ТР) Лазерный автофокус (LAF) Относится к аксессуарам Quick Vision Дополнительные линзы объектива См. раздел с аксессуарами для Quick Scope Quick Vision Опциональные аксессуары Описание 02AKN020. Шаблон для калибровки 02ATN695. Шаблон для калибровки с держателем Для получения более детальной информации о калибровочных таблицах см. раздел с аксессуарами для Quick Scope Quick Vision Модель PRO QV ACCEL 808 PRO QVACCEL1010 PRO QVACCEL 1212 PRO QVACCEL 1517 PR03 363-311EU 363-331EU 363-351EU 363-371 EU Модель PR03 QV ACCEL 808 PR03 QVACCEL 1010 PR03 QVACCEL 1212 PR03 QVACCEL 1517 PR03 363-313EU 363-333EU 363-353EU 363-373EU Диапазон (оси Х- Y- Z-) 800 х 800 х 150 мм 1000 х 1000 х 150 мм 1250x1250x100 мм 1500x 1750x 100 мм Точность Е1 (ху) (15+03 L 100) мкм (15+03L 100) мкм (22+03 L 100) мкм (22+ 03 L 100) мкм Максимальная скорость привода ось X Y 400 мм с 400 мм с 300 мм с 300 мм с Размер предметного стекла 883 х958 мм 1186x1186 мм 1440 х 1440 мм 1714 х 1968 мм Макс. нагрузка на стол 20 кг 30 кг 30 кг 30 кг Масса 2570 кг 2950 кг 3600 кг 4500 кг ffl Согласно методу инспекции Митутойо L измеренная длина (мм) NB Все модели заказываемые с суффиксом 11Е" только для UK (пример 363-311Е) Описание моделей PRO и PR03 см. QV-APEX по См. проспект Quick Vision Автофокус фокус по Автофокус фокус кромке поверхности Автофокус многоточечный тип Mitutoyo Автофокус последовательный фокус (для например поверхности зеркала или полированного прозрачного стекла). Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании Видео-измерительная система Quick Vision ACCEL Серия 363
