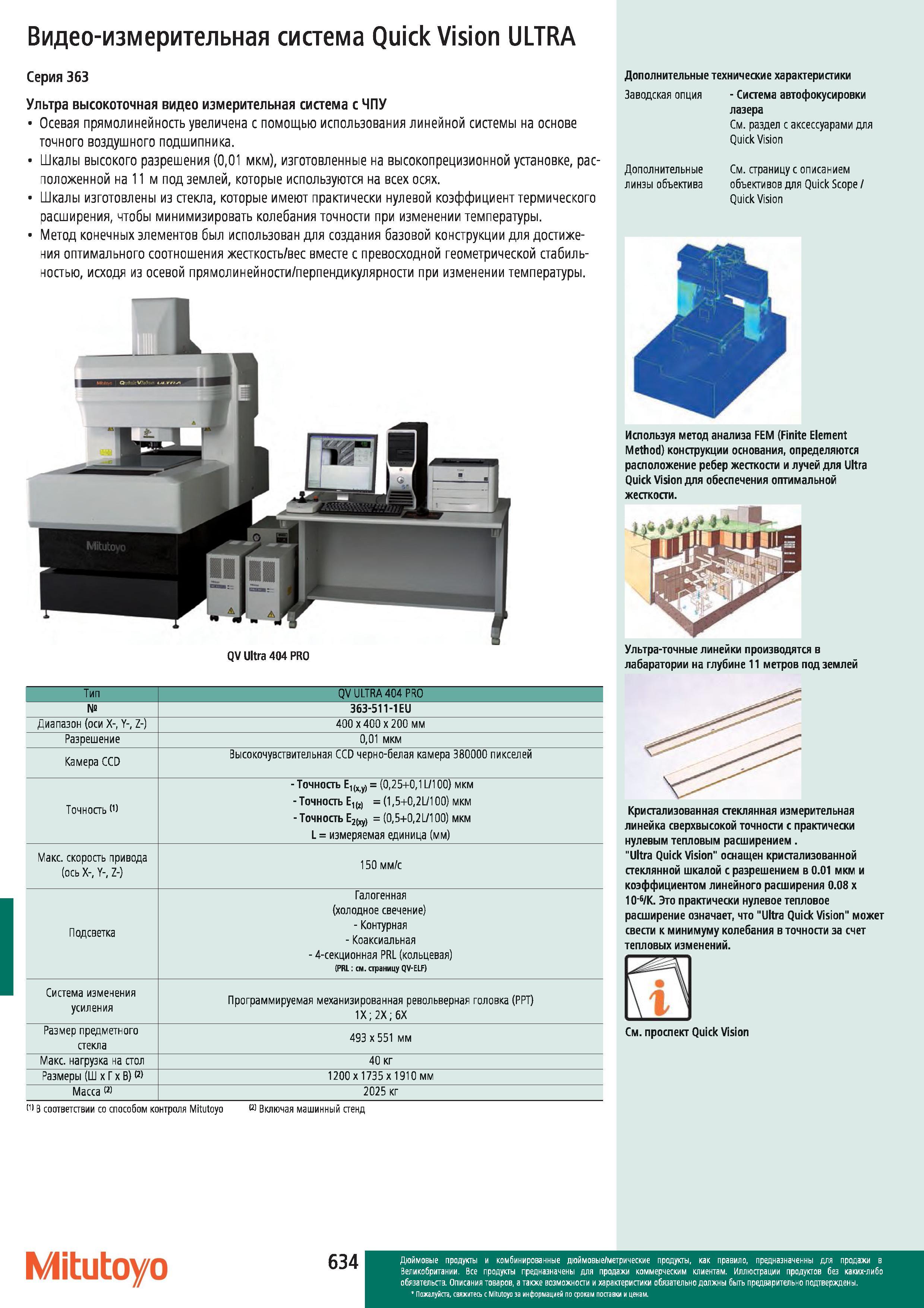

Ультра высокоточная видео измерительная система Mitutoyo с ЧПУ Осевая прямолинейность увеличена с помощью использования линейной системы на основе точного воздушного подшипника. Шкалы высокого разрешения (001 мкм) изготовленные на высокопрецизионной установке расположенной на 11 м под землей которые используются на всех осях. Шкалы изготовлены из стекла которые имеют практически нулевой коэффициент термического расширения чтобы минимизировать колебания точности при изменении температуры. Метод конечных элементов был использован для создания базовой конструкции для достижения оптимального соотношения жесткость вес вместе с превосходной геометрической стабильностью исходя из осевой прямолинейности перпендикулярности при изменении температуры. Дополнительные технические характеристики Заводская опция Система автофокусировки лазера См. раздел с аксессуарами для Quick Vision Дополнительные См. страницу с описанием линзы объектива объективов для Quick Scope Quick Vision QV Ultra 404 PRO Тип QV ULTRA 404 PRO 363-511-1 EU Диапазон (оси Х- Y- Z-) 400 х 400 х 200 мм Разрешение 001 мкм Камера CCD Высокочувствительная CCD черно-белая камера 380000 пикселей Точность 14 Точность Е1(ху) (025+01 L 100) мкм Точность E1(z (15+02L 100) мкм -Точность Е2(ху) (05+021 100) мкм L измеряемая единица (мм) Максимальная скорость привода (ось Х- Y- Z-) 150 мм с Подсветка Галогенная (холодное свечение) Контурная Коаксиальная 4-секционная PRL(кольцевая) PRL см. страницу QV-ELF) Система изменения усиления Программируемая механизированная револьверная головка (РРТ) 1X 2Х 6Х Размер предметного стекла 493 х 551 мм Макс. нагрузка на стол 40 кг Размеры (Ш х х В) И 1200x 1735x 1910 мм Масса 2025 кг 1 В соответствии со способом контроля Mitutoyo и Включая машинный стенд Mitutoyo Ультра-точные линейки производятся в лабаратории на глубине 11 метров под землей Кристализованная стеклянная измерительная линейка сверхвысокой точности с практически нулевым тепловым расширением. "Ultra Quick Vision" оснащен кристализованной стеклянной шкалой с разрешением в 0.01 мкм и коэффициентом линейного расширения 0.08 х 10 К. Это практически нулевое тепловое расширение означает что "Ultra Quick Vision" может свести к минимуму колебания в точности за счет тепловых изменений. См. проспект Quick Vision Используя метод анализа FEM (Finite Element Method) конструкции основания определяются расположение ребер жесткости и лучей для Ultra Quick Vision для обеспечения оптимальной жесткости. Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании Видео-измерительная система Quick Vision ULTRA Серия 363
